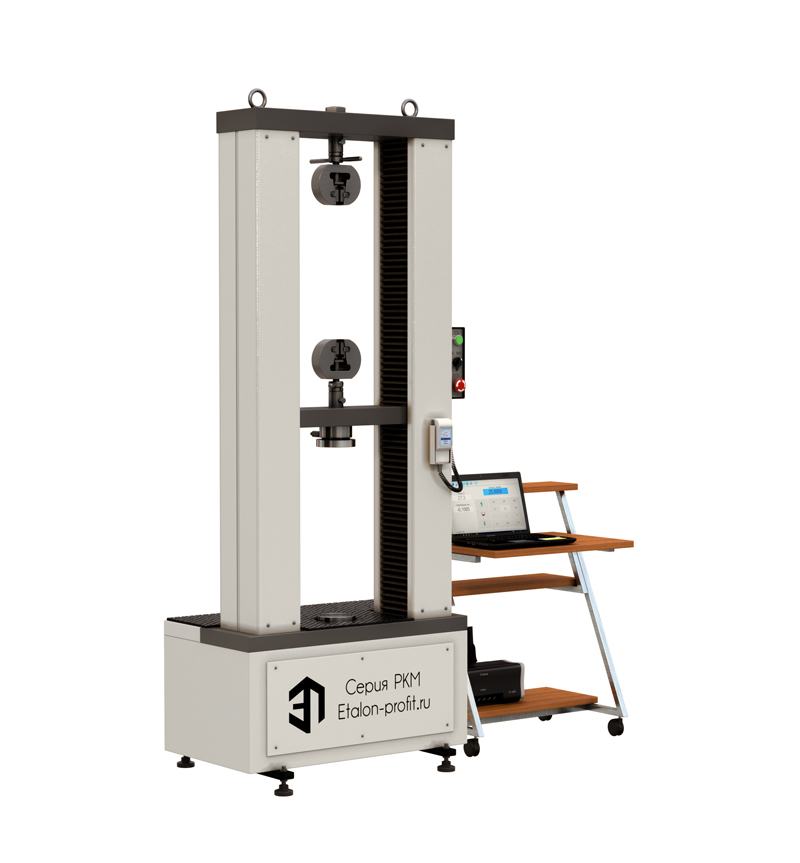

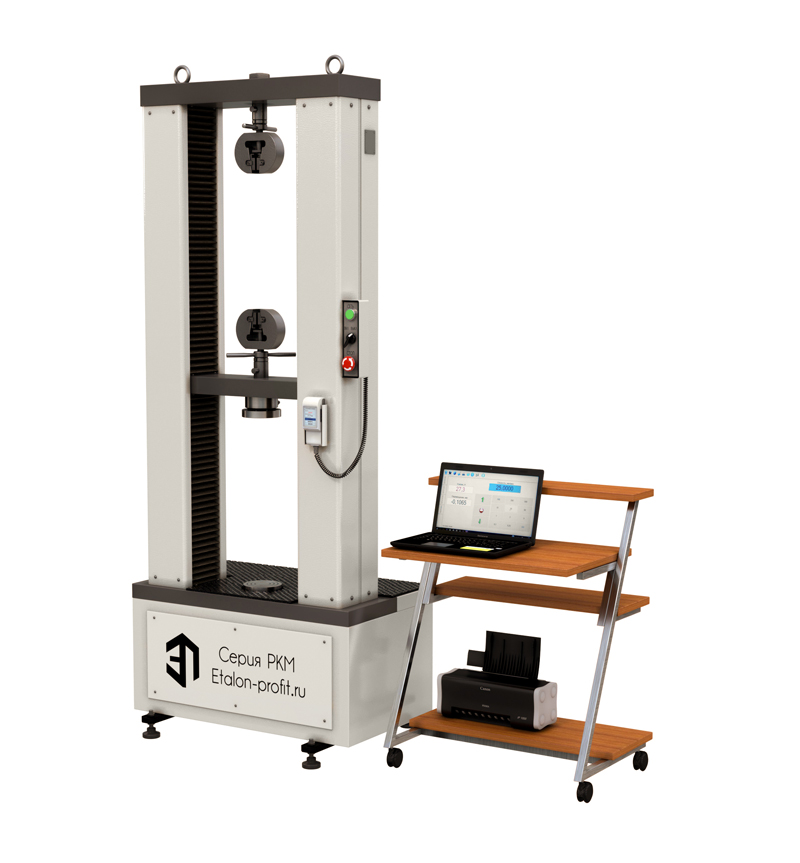

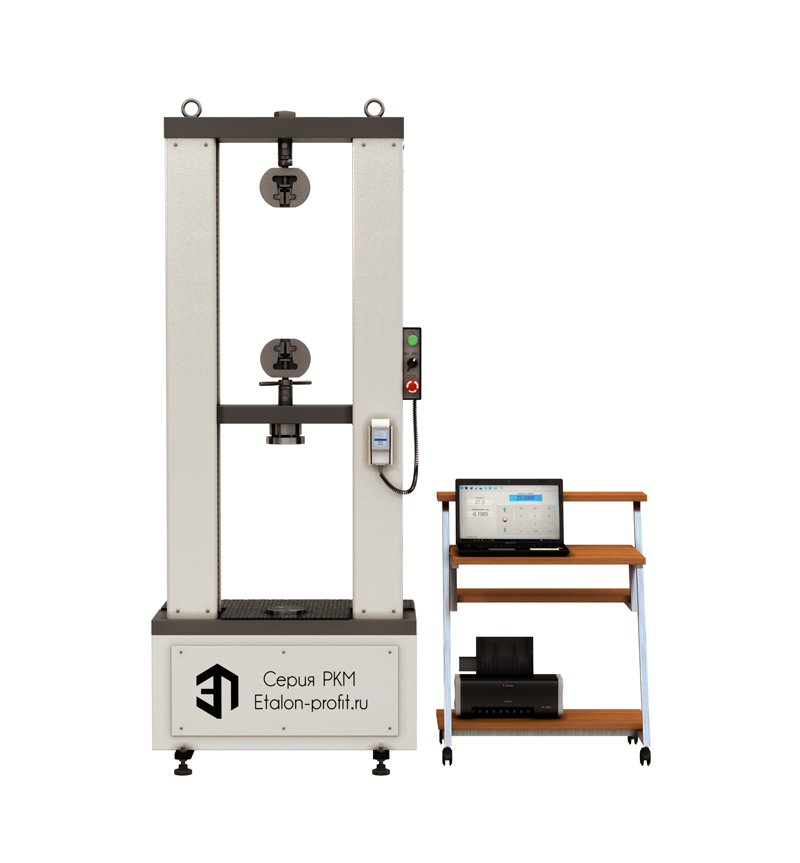

Электромеханические двухколонные испытательные машины РКМ 5.2; 10.2; 20.2; 50.2; 100.2

ЗАКАЗАТЬ

Цвет:

РКМ 5.2; 10.2; 20.2; 50.2; 100.2

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: да

Гарантия: 12-36 месяцев

  • Описание
  • Дополнительная информация

Испытательные разрывные машины двухколонного исполнения серии РКМ от 5 до 100 кН производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий.



Принцип работы машин заключается в деформации образца с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего значения величины деформации испытываемого образца.



Система управления машинами обеспечивает:

  • цифровую настройку датчиков и сервопривода;
  • возможность подключения дополнительных измерительных приборов (устройства измерений деформации, экстензометры, датчики силоизмерительные);
  • проведение механических испытаний на сжатие, изгиб, сплющивание, растяжение, малоцикловую усталость и другие в пределах технических возможностей в автоматическом режиме до разрушения образца, заданного значения нагрузки, перемещения или деформации;
  • полную автоматизацию процесса испытания;
  • цифровую защиту от перегрузок и аварийных ситуаций;
  • ввод данных и управление в диалоговом режиме;
  • математическую обработку результатов испытания (серии испытаний);
  • вывод результатов испытания (серии испытаний) в виде протокола.



Технические возможности машины и программного обеспечения (ПО) «Prof IT»:

  • ПО «Prof IT» представляет собой мощный, индивидуально подобранный под требуемые задачи и стандарты Заказчика, программный продукт для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
  • возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
  • возможность программирования методик и стандартов испытаний;
  • возможность создания индивидуального шаблона результатов испытаний;
  • диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
  • границы участка упругой деформации и касательная к этому участку;
  • касательная к диаграмме в точке предела пропорциональности;
  • физические и условный пределы текучести;
  • массив точек диаграммы испытания;
  • копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
  • сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
  • протокол испытания (серии испытаний);
  • расчетные параметры:



   – без использования устройств измерений деформации (по датчику перемещения траверсы):

      предел текучести; деформация при  физическом пределе текучести; предел текучести

      условный с допуском на величину пластической деформации; временное сопротивление;

      деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила;

      деформация при разрушении; относительное удлинение после разрыва;



   – с использованием устройств измерений деформации: модуль упругости; предел

      пропорциональности; предел текучести физический; деформация при физическом пределе

      текучести; предел текучести с допуском на величину пластической деформации; предел

      текучести с допуском на величину полной деформации; относительное удлинение после

      разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила;

      деформация при разрушении.







ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВУХКОЛОННЫХ ИСПЫТАТЕЛЬНЫХ РКМ Х.2

Основные параметры и габариты

Модификации машины

РКМ 5.2

РКМ 10.2

РКМ 20.2

РКМ 50.2

РКМ 100.2

Диапазон измерений силы, кН

от 0,05 до 5 вкл.

от 0,1 до 10 вкл.

от 0,2 до 20 вкл.

от 0,5 до 50 вкл.

от 1 до 100 вкл.

Погрешность измерения усилия, %

±0,5

Количество испытательных зон

2

Режим работы измерителя усилия

Растяжение / сжатие

Пределы допускаемой погрешности поддержания скорости перемещения подвижной траверсы, %, не более

±1 в диапазоне скоростей от 0,05 до 0,50 мм/мин вкл.;

±0,5 в диапазоне скоростей от 0,5 до 5,0 мм/мин вкл.;

±0,1 в диапазоне скоростей от 5 до 500 мм/мин вкл.

Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке в диапазоне измерений, не более

±0,05 мм - от 0,05 мм до 10 мм вкл.

±0,5 % - свыше 10 мм

Скорость перемещения подвижной траверсы при рабочем ходе, мм/мин

от 0,05 до 500,00 вкл.

Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм

0,001

Цена единицы наименьшего разряда при измерении деформации, мм

0,001

Ширина рабочего пространства, мм, не менее

490

Рабочий ход подвижной траверсы мм,

не менее

800

Общая потребляемая мощность, кВт, не более

2,0

2,5

3,5

Габаритные размеры, мм, не более

Ширина 1000

Длина 600

Высота 1800

Ширина 1100

Длина 650

Высота 2000

Масса испытательной машины, кг, не более

400

600

Параметры электросети

Напряжение: 230 В ±10 %; Частота: 50 Гц ±1 Гц

Напряжение:

400 В ±10 %;

Частота:

50 Гц ±1 Гц

Комплект поставки:

  • машина испытательная;
  • опоры;
  • набор соединительных кабелей;
  • программно-технический комплекс - ноутбук, принтер, мышь, ПО «Prof IT»  для управления машиной и обработки данных;
  • пульт для позиционирования траверсы и контроля показаний с датчиков силы, перемещения;
  • комплект технической документации;
  • комплект копий сертификатов и оригинал свидетельства о поверке.



Сервисные услуги:

  • доставка оборудования до Заказчика;
  • проведение пуско-наладочных работ с обучением и инструктажем персонала Заказчика;
  • гарантийные обязательства – 12-36 месяцев.



По согласованию с Заказчиком машины дополнительно комплектуются:

  • приспособлениями для испытаний материалов на растяжение, сжатие, изгиб, сплющивание и другими;
  • устройствами измерений деформации, экстензометрами;
  • системами температурных испытаний, электропечами;
  • дополнительными датчиками силоизмерительными.
