Испытательные машины серии РКМ Х.1

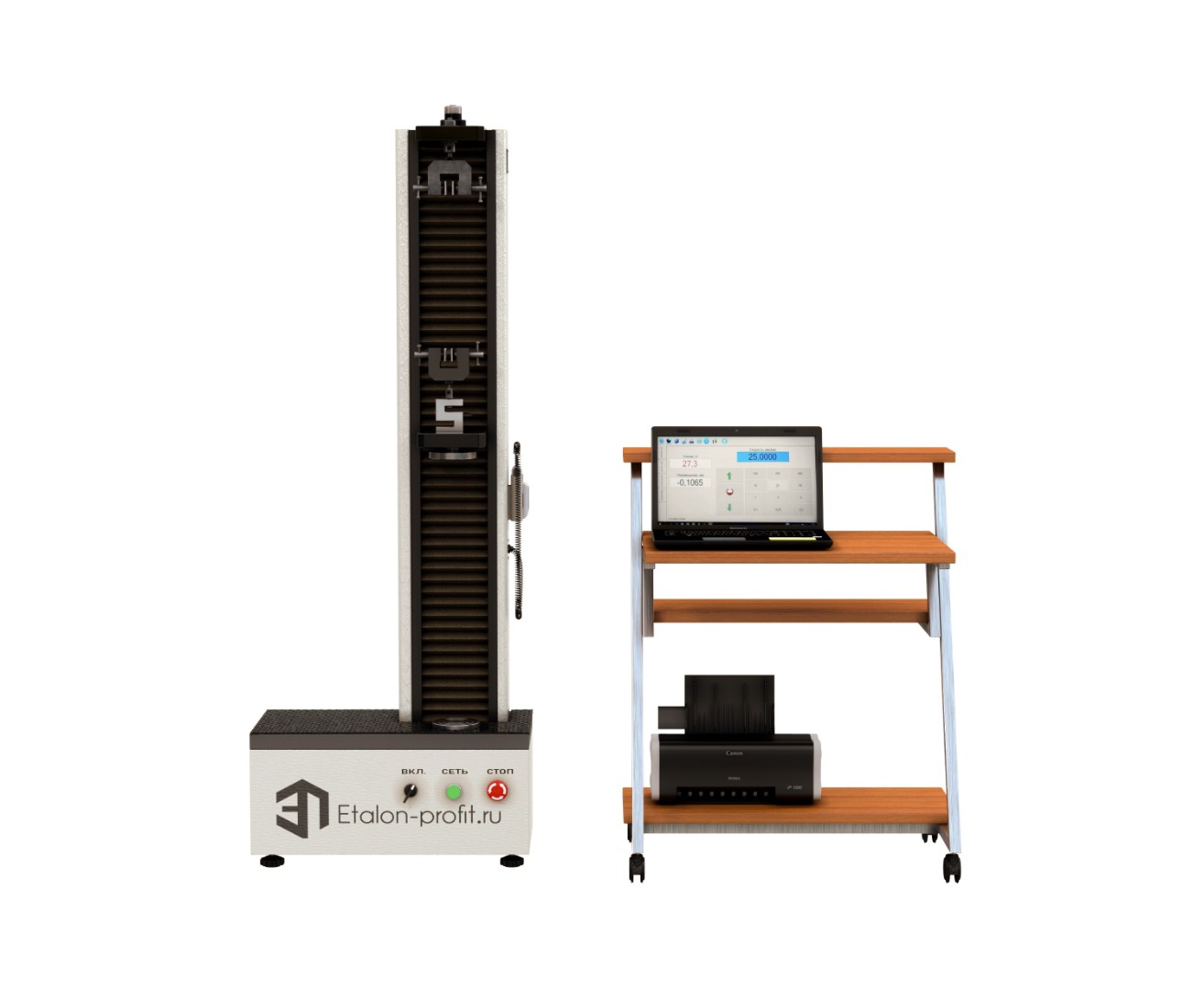

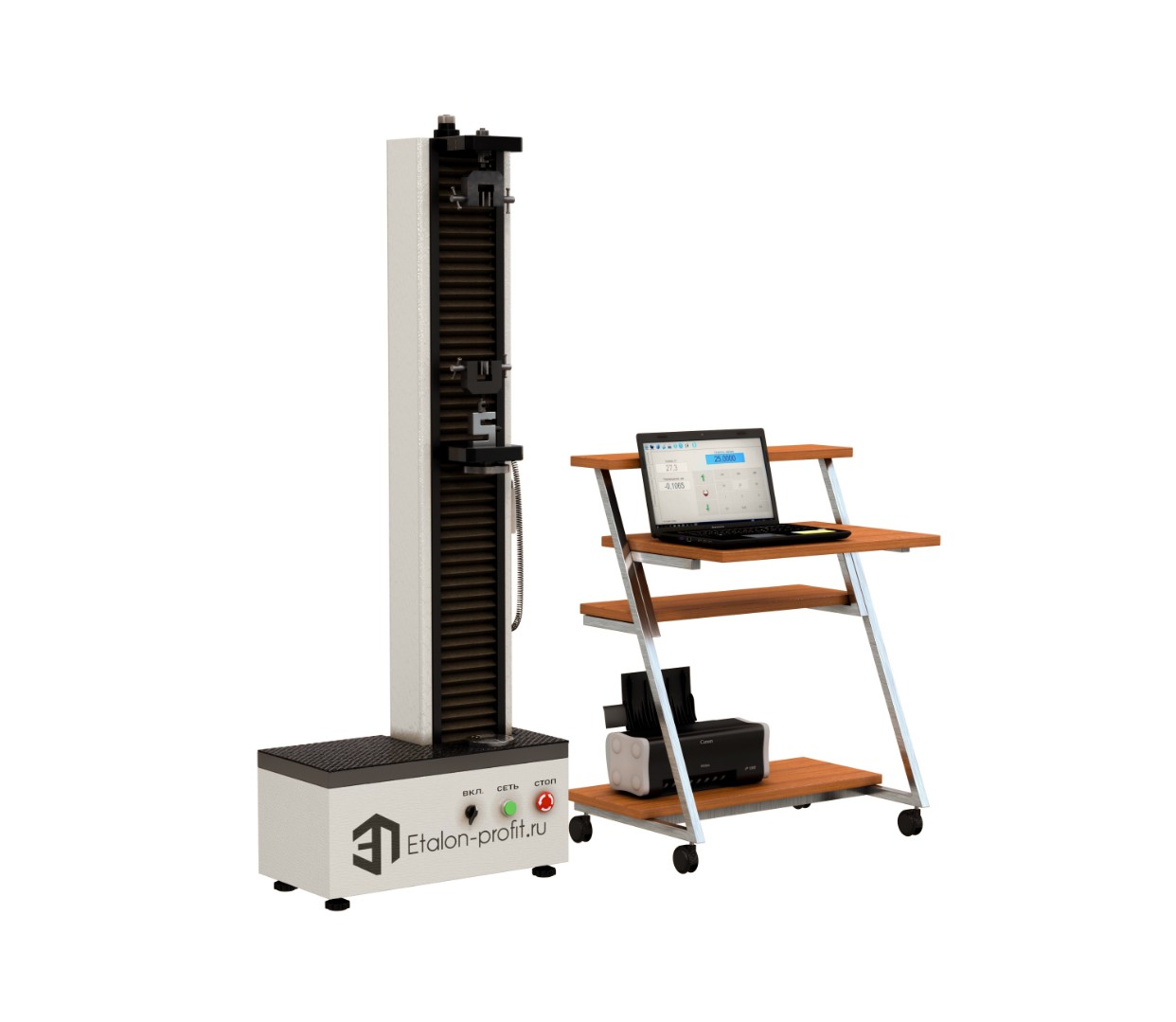

Оставить заявкуРазрывная испытательная машина РКМ Х.1
- Описание
- Дополнительная информация
Испытательные разрывные машины одноколонного исполнения серии РКМ от 0,1 до 10 кН производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из металлов и их сплавов, композитов, резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий.
Принцип работы машин заключается в деформации образца с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего значения величины деформации испытываемого образца.
Система управления машинами обеспечивает:
- цифровую настройку датчиков и сервопривода;
- возможность подключения дополнительных измерительных приборов (устройства измерений деформации, экстензометры, датчики силоизмерительные);
- проведение механических испытаний на сжатие, изгиб, сплющивание, растяжение, малоцикловую усталость и другие в пределах технических возможностей в автоматическом режиме до разрушения образца, заданного значения нагрузки, перемещения или деформации;
- полную автоматизацию процесса испытания;
- цифровую защиту от перегрузок и аварийных ситуаций;
- ввод данных и управление в диалоговом режиме;
- математическую обработку результатов испытания (серии испытаний);
- вывод результатов испытания (серии испытаний) в виде протокола.
Технические возможности машины и программного обеспечения (ПО) «Prof IT»:
- ПО «Prof IT» представляет собой мощный, индивидуально подобранный под требуемые задачи и стандарты Заказчика, программный продукт для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
- возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
- возможность программирования методик и стандартов испытаний;
- возможность создания индивидуального шаблона результатов испытаний;
- диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
- границы участка упругой деформации и касательная к этому участку;
- касательная к диаграмме в точке предела пропорциональности;
- физические и условный пределы текучести;
- массив точек диаграммы испытания;
- копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
- сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
- протокол испытания (серии испытаний);
- расчетные параметры:
– без использования устройств измерений деформации (по датчику перемещения траверсы):
предел текучести; деформация при физическом пределе текучести; предел текучести
условный с допуском на величину пластической деформации; временное сопротивление;
деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила;
деформация при разрушении; относительное удлинение после разрыва;
– с использованием устройств измерений деформации: модуль упругости; предел
пропорциональности; предел текучести физический; деформация при физическом пределе
текучести; предел текучести с допуском на величину пластической деформации; предел
текучести с допуском на величину полной деформации; относительное удлинение после
разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила;
деформация при разрушении.
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОКОЛОННЫХ ИСПЫТАТЕЛЬНЫХ МАШИН РКМ Х.1 | |||||||
Основные параметры и габариты | Модификации машины | ||||||
РКМ 0,1.1 | РКМ 0,2.1 | РКМ 0,5.1 | РКМ 1.1 | РКМ 2.1 | РКМ 5.1 | РКМ 10.1 | |
Диапазон измерений силы, кН | от 0,001 до 0,1 вкл. | от 0,002 до 0,2 вкл. | от 0,005 до 0,5 вкл. | от 0,01 до 1 вкл. | от 0,02 до 2 вкл. | от 0,05 до 5 вкл. | от 0,1 до 10 вкл. |
Погрешность измерения усилия, % | ± 0,5 | ||||||
Режим работы измерителя усилия | Растяжение / сжатие | ||||||
Количество испытательных зон | 2 | ||||||
Пределы допускаемой погрешности поддержания скорости перемещения подвижной траверсы, %, не более | ±1 в диапазоне скоростей от 0,1 до 1,0 мм/мин вкл.; | ||||||
±0,5 в диапазоне скоростей от 1 до 10 мм/мин вкл.; | |||||||
±0,1 в диапазоне скоростей от 10 до 1000 мм/мин вкл. | |||||||
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке в диапазоне измерений, не более | ±0,05 мм - от 0,05 мм до 10 мм вкл. ±0,5 % - свыше 10 мм |
||||||
Скорость перемещения подвижной траверсы при рабочем ходе, мм/мин | от 0,1 до 1000,0 вкл. | ||||||
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм | 0,001 | ||||||
Цена единицы наименьшего разряда при измерении деформации, мм | 0,001 | ||||||
Рабочий ход подвижной траверсы мм, не менее |
700 | ||||||
Общая потребляемая мощность, кВт, не более | 1 | 2 | |||||
Габаритные размеры, мм, не более | Ширина 600 / Длина 400 / Высота 1800 | ||||||
Масса испытательной машины, кг, не более | 250 | ||||||
Параметры электросети | Напряжение: 230 В ±10 %; Частота: 50 Гц ±1 Гц |
||||||
Комплект поставки:
- машина испытательная;
- комплект столов сжатия;
- комплект опор;
- набор кабелей связи;
- программно-технический комплекс для управления машиной и обработки данных;
- комплект технической документации;
- комплект копий сертификатов и оригинал свидетельства о поверке.
Сервисные услуги:
- доставка оборудования до Заказчика;
- проведение пуско-наладочных работ с обучением и инструктажем персонала Заказчика;
- гарантийные обязательства – 12 месяцев.
По согласованию с Заказчиком машины дополнительно комплектуются:
- приспособлениями для испытаний материалов на растяжение, изгиб, сплющивание;
- устройствами измерений перемещений (деформаций), экстензометрами;
- дополнительными датчиками силоизмерительными.
