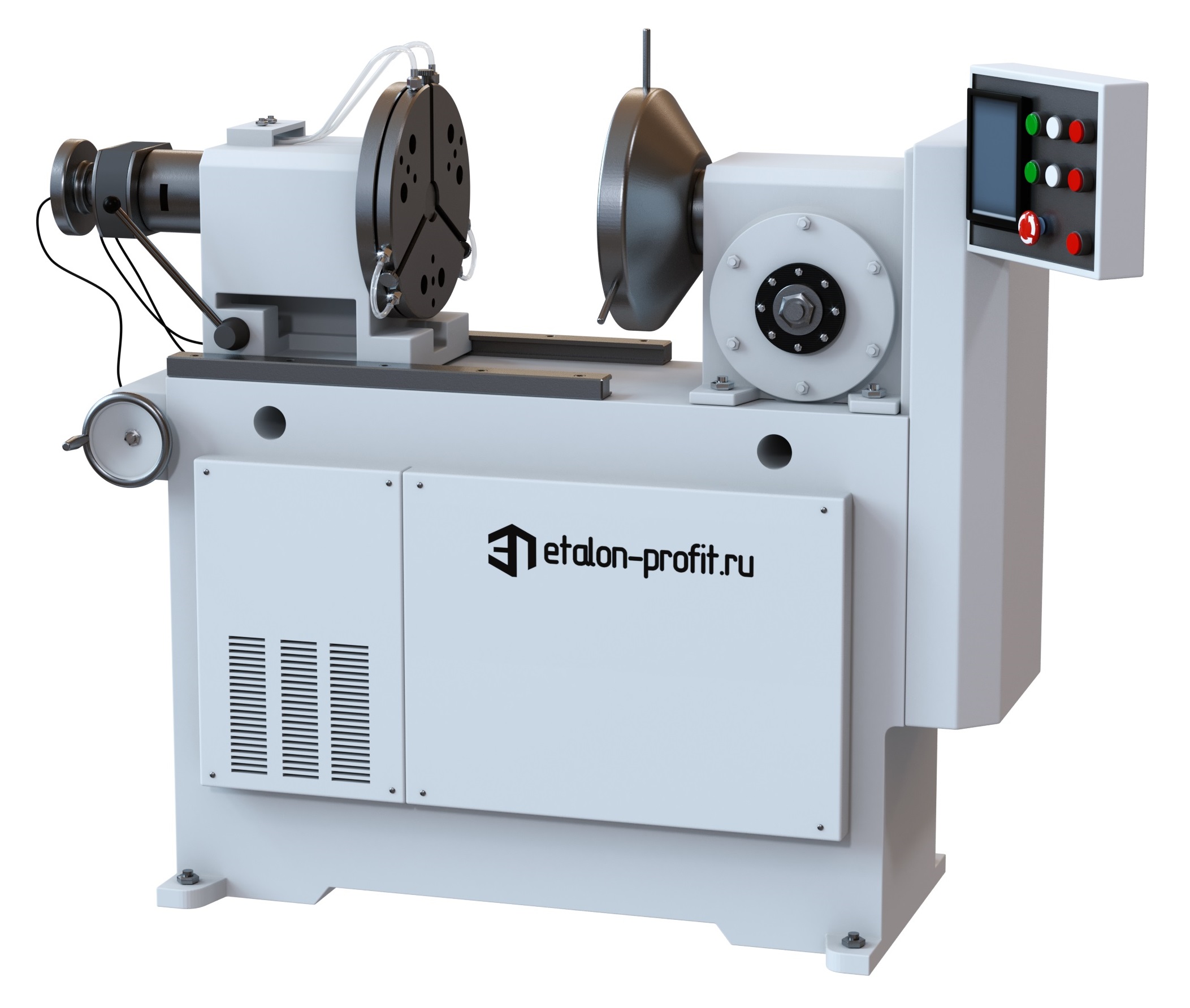

Испытательные машины на трение и износ серии 2168 УМТ
Оставить заявкуАвтоматизированные трибометры для механических испытаний материалов на трение и износ
- Описание
- Дополнительная информация
Испытательная машина 2168 УМТ служит для триботехнических испытаний контактирующих деталей механизмов на трение и износостойкость. Машина позволяет в лабораторных условиях исследовать триботехнические свойства конструкционных, твердых, пластичных и жидких материалов в условиях трения, в том числе композитов, покрытий на металлической и полимерной основе, водорастворимых смазочных материалов и технологических покрытий.
Испытательная установка трения 2168 УМТ построена на базе сервопривода и управляющей системы с пультом оператора и специальным программным обеспечением, электромеханическая, напольная - устанавливается на виброопорах, реализует большой спектр технологических трибоиспытаний. Машина трения (трибометр) применяется в трибологических лабораториях разрушающего и неразрушающего контроля машиностроительных и металлургических предприятий, аэрокосмических, автомобиле- и авиастроительных предприятий, химических комбинатов. Процессы испытаний на машине трения регламентируются нормативными документами, техническими условиями или требованиями ГОСТ.
Для чего проводят испытания материалов на износостойкость?
По результатам испытаний пар трения (трибосопряжений) определяются физические и механические свойства смазочных, фрикционных и антифрикционных материалов. Делаются выводы о совместимости материалов пары трения и их способности сопротивляться износу, в том числе прогнозы о надежности и долговечности работы механизмов. В ходе трибоиспытаний определяют характер поведения пары трения, ресурсную способность, изменения внешнего вида и массы, критическую нагрузку заклинивания, температуру в паре трения.
Схемы трибологических испытаний на износостойкость с использованием машины трения 2168 УМТ.
- испытания при вращательном движении - диск-палец / кольцо-кольцо (фрикционная теплостойкость) / вал-втулка / диск-колодка (система тормозов);
- испытания при качательном движении - диск-колодка / вал-втулка / вал-трубки (виброизнос);
- испытания при возвратно-поступательном движении - стержень-палец (линейный контакт).
Конструкция и система управления испытательной машины трения 2168 УМТ. Испытательная установка трения состоит из станины, электроприводов вращательного и возвратно-поступательного движения, задней и передней стоек, механизма нагружения, каретки и кривошипно-шатунного механизма качания, датчиков силы и момента, специальной защитной камеры, декоративных ограждений, виброопор, системы управления с пультом оператора, электрических компонентов. Специальная камера позволяет воссоздавать требуемые условия для проведения испытаний при различных температурах, в вакууме, в жидкой среде, при воздействии абразивных материалов. Упрощенные модели машин трения не имеют камеры. Пульт оператора блока управления трибометром служит для задания параметров образцов и испытаний, позволяет запустить и завершить процесс испытаний по заданной программе или испытательным критериям, фиксирует и сохраняет информацию с датчиков и электроприводов.
| МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Способ прижима образцов | пневматический (7 атм) |
| Диапазон измерений нагрузок, Н (кгс) |
от 50 до 5000 (от 5 до 500) |
| Диапазон измерений момента трения, Нм | от 2 до 40 |
| Диапазон измерений частоты вращения, об/мин |
шпинделя (вращательное движение): от 0,1 до 3000 кривошипа (качательное движение): от 6 до 60 |
| Пределы допускаемой погрешности измерений момента трения, % | ±1 |
| Пределы допускаемой погрешности измерений нагрузки на образце, % | ±1 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения образца, % |
±1 |
|
Испытательная среда |
масло / вода / суспензии / абразивные жидкости |
|
Схемы испытаний |
вращательное движение: диск-палец / кольцо-кольцо / вал-втулка / диск-колодка качательное движение: диск-колодка / вал-втулка / вал-трубки *возвратно-поступательное движение: стержень-палец |
| Радиусы установки образцов в схеме диск-палец, мм | 60 / 90 / 120 / 150 |
| Диапазон угла качания образца, гр. | от 3 до 30 |
| Диапазон хода поступательного перемещения, мм | от 0 до 14 |
| Общая потребляемая мощность, кВт, не более | 10 |
| Габаритные размеры, мм, не более | Ширина 1800 / Длина 770 / Высота 1750 |
| Масса машины, кг, не более | 1250 |
| Параметры электросети | Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц |
| Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
*Оснастка для реализации испытаний по схеме "стержень-палец" (при возвратно-поступательном движении), специальная камера для испытаний в жидкой среде не входят в базовую поставку трибометра.
|
Триботехнические испытания материалов на истирание и износ безусловно являются очень важными при проектировании узлов трения механизмов и устройств, подборе материалов, выборе смазки. Компания ООО "Эталон-Профит" выставляет на рынок испытательного оборудования несколько типов специальных трибометров, включая испытательную машину трения серии УМТ. Купить установку трения 2168УМТ у проверенного и надежного поставщика из Иваново можно под заказ.
|
КОМПЛЕКТ ПОСТАВКИ:
- трибометр для испытаний на трение и износ;
- виброопоры;
- оснастка для испытаний;
- пульт оператора и программное обеспечение для испытаний;
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о калибровке.
СЕРВИСНЫЕ УСЛУГИ:
- доставка испытательной машины трения до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- дополнительные датчики момента;
- дополнительные датчики силы;
- камера для испытаний в жидкой среде;
- оснастка для схемы испытаний "стержень-палец" (возвратно-поступательное движение);
- дополнительная испытательная оснастка;
- запасные принадлежности и комплектующие;
- фирменный стол Эталон-Профит;
- офисный стул.
