Машины для испытаний проволоки на навивание серии ИХ 5127
Оставить заявкуЭлектромеханический лабораторный прибор для навивки металлической проволоки
- Описание
- Дополнительная информация

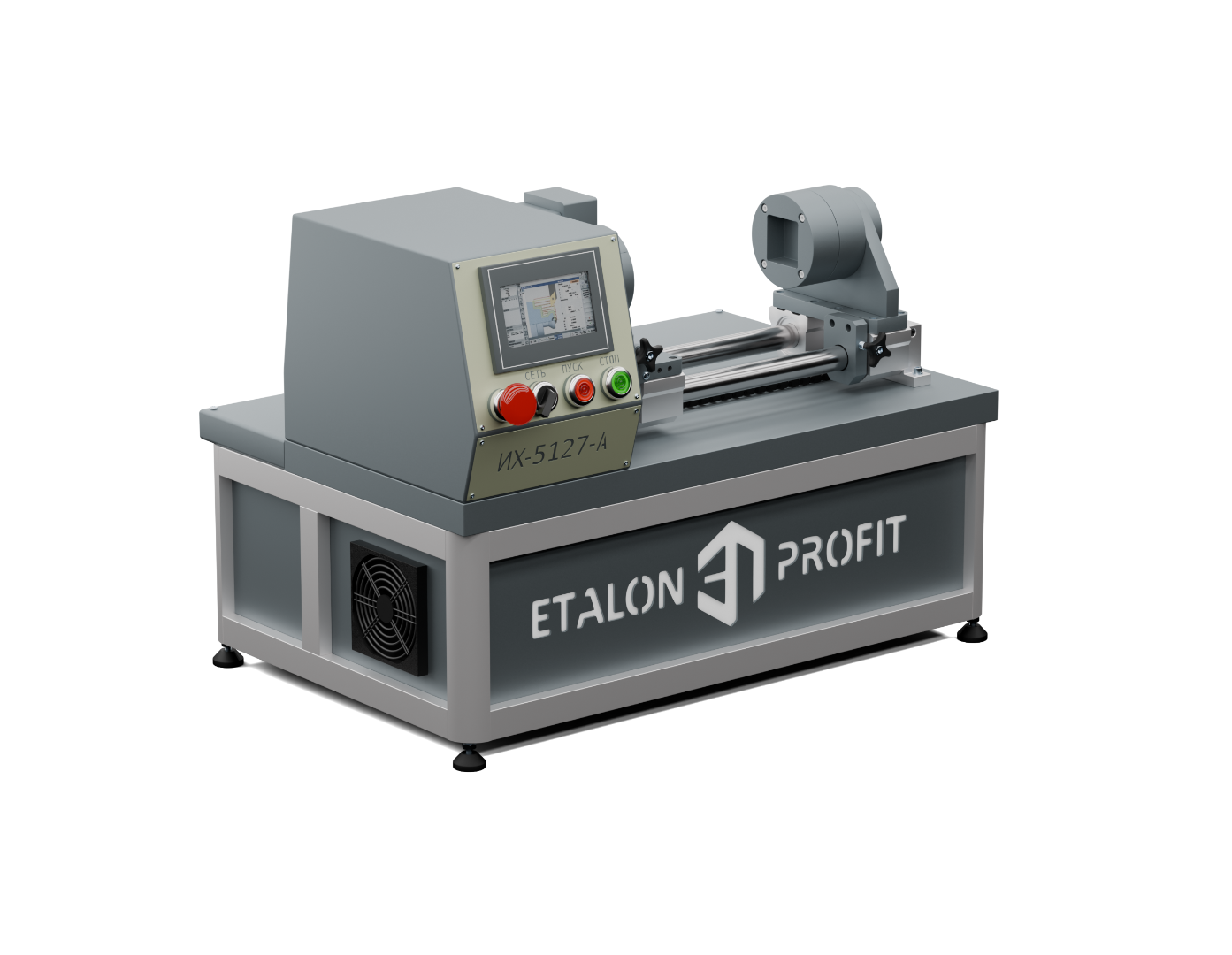

Испытательный прибор ИХ 5127 служит для проверки качества металлической проволоки при испытаниях на навивание. Прибор ИХ5127 - электромеханический, настольный, лабораторный, относится к категории испытательных машин на навивание. Сущность таких испытаний заключается в определении способности образцов проволоки из черных и цветных металлов подвергаться и сопротивляться пластической деформации при навивании. Испытания на навивание проводят в соответствии с методикой, изложенной в ГОСТ 10447-93.
ГОСТ 10447-93. Проволока. Метод испытаний на навивание.

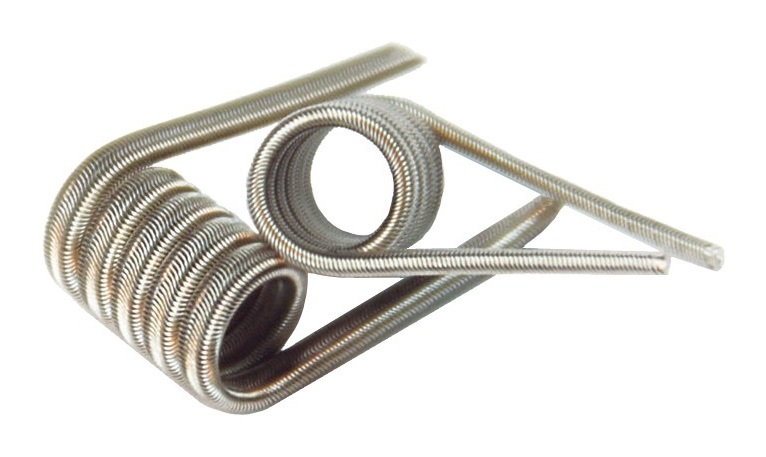

Стандарт устанавливает требования к испытаниям металлической проволоки диаметром от 0,1 до 10 мм на навивание. В процессе механического испытания проволоку навивают вокруг оправки определенного диаметра. Диаметр оправки устанавливается либо в нормативно-технической документации на проволоку, либо в соответствии с требованиями государственного стандарта. Испытания проволоки на навивание проводят по заданному алгоритму навивания, с последующим развиванием или повторным навиванием. Данные функции и алгоритмы навивания в приборе реализуются с помощью специального программного обеспечения. Скорость навивания проволоки должна быть равномерной и постоянной и не вызывать нагрев проволоки, способный повлиять на результаты испытаний. А для более плотного навивания проволоки на оправку к образцу прикладывается растягивающая сила, не превышающая 5% от силы разрушения проволоки (временное сопротивление). Для этого в приборе ИХ5127 предусмотрено специальное натяжное устройство.
Если в нормативно-технической документации на проволоку отсутствует информация насчет диаметра оправки, тогда руководствуются следующими правилами:
- проволоку диаметром до 4 мм навивают на оправку диаметром, равным диаметру испытываемого образца проволоки;
- проволоку диаметром от 4 до 6 мм навивают на оправку диаметром, равным двойному диаметру испытываемого образца проволоки;
- проволоку диаметром от 6 до 10 мм навивают на оправку диаметром, равным тройному диаметру испытываемого образца проволоки.
Результаты испытаний проволоки на навивание оценивают либо в соответствии с внутренними нормативными документами, либо на предмет видимого отсутствия трещин. При испытаниях проволоки диаметром менее 0,5 мм допускается применять оптические аппараты с увеличением до х10.

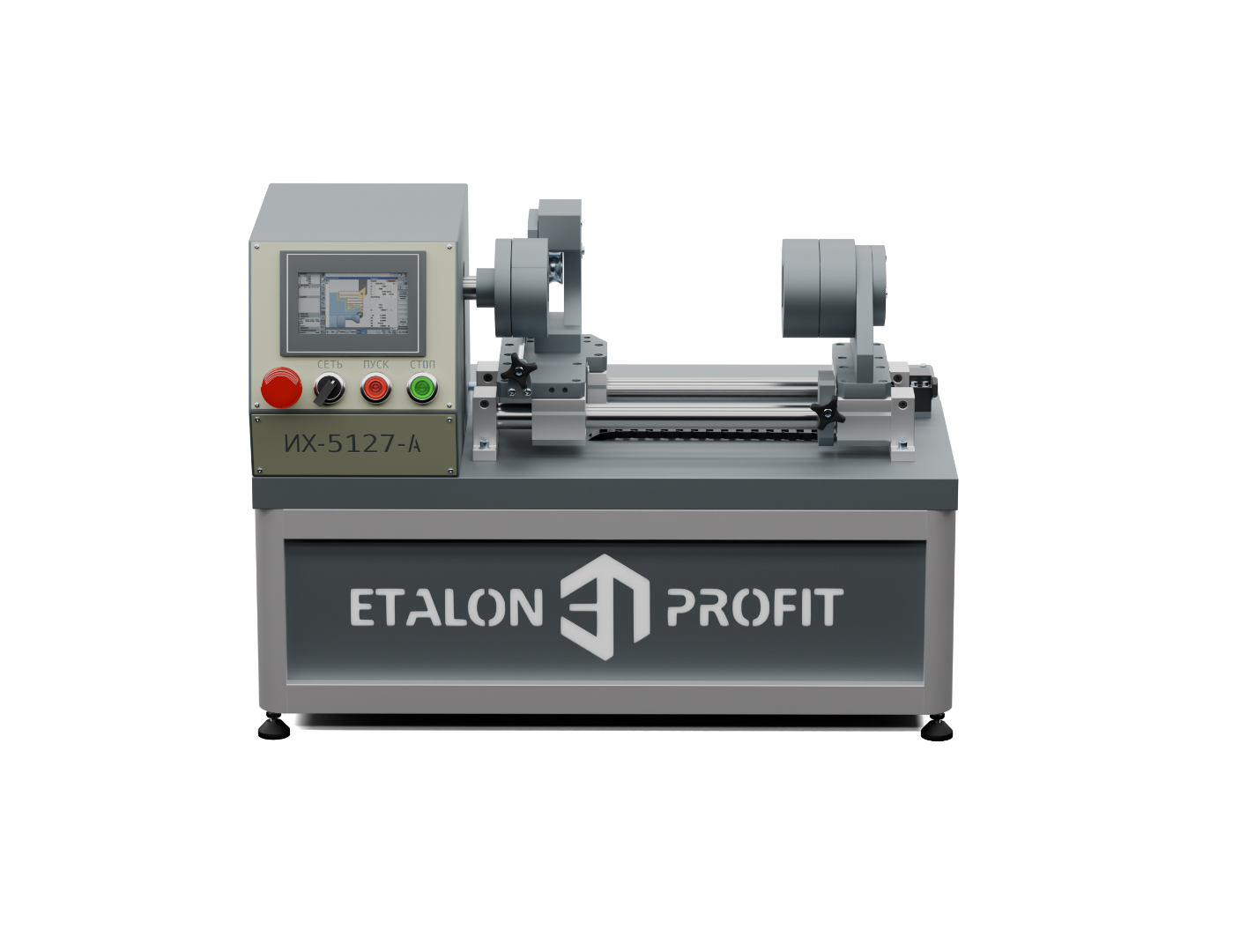

Конструкция электромеханической машины ИХ 5127 на навивание: корпус прибора, электропривод, микропроцессорная система управления, кнопочная и защитная аппаратуры, натяжное устройство, опоры, быстросъемные сменные оправки и втулки.
| МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|
Диаметр испытываемой проволоки, мм |
от 0,1 до 10 |
| Частота навивания, об/мин | 60 / 30 / 15 |
| Число навиваемых витков проволоки | от 5 до 10 |
| Усилие предварительного натяжения образца, Н | 1-60 |
| Габаритные размеры, мм, не более | Длина 750 / Ширина 450 / Высота 500 |
| Масса, кг, не более | 85 |
| Потребляемая мощность, кВт, не более | 0,75 |
| Параметры электросети | Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
Компания Эталон-Профит конструирует, производит и поставляет испытательные машины ИХ5127 на навивание. Мы работаем только с проверенными контрагентами и поставщиками комплектующих. Имеем максимально проработанную базу конструкторских чертежей на данный тип испытательных машин навивания, осуществляем сборку и итоговый выходной контроль, проводим калибровку прибора в органах стандартизации и метрологии.
|
КОМПЛЕКТ ПОСТАВКИ:
- прибор на навивание;
- опоры для выставления по уровню;
- рычаг;
- втулки;
- оправки;
- опоры;
- уголки;
- пульт оператора и специальное программное обеспечение;
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о калибровке.
СЕРВИСНЫЕ УСЛУГИ:
- доставка прибора до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- запасные принадлежности и комплектующие;
- фирменный стол Эталон-Профит;
- офисный стул.
