Системы температурных испытаний с автоподатчиком образцов для маятниковых копров серии СНИ-П (азот)
Оставить заявкуКриостат лабораторный с автоматизированной системой подачи образцов
- Описание
- Дополнительная информация
Криостат СНИ-П с автоподатчиком образцов используется в ударных испытательных устройствах для определения вязкости материалов. Служит для криостатирования группы контрольных образцов, последовательной автоматической подачи каждого образца на опоры копра и испытаний свободно падающим маятником с определенным запасом энергии. Криостат выполняет две важные функции - кондиционирование и автоматизированную установку образцов в зону испытаний копра. Это обеспечивает соответствие требованиям п.3, ГОСТ 9454-78, который гласит, что образцы должны быть испытаны не позднее чем через 3-5 секунд после их извлечения из криостата. По этой причине использование отдельно стоящих охладительных шкафов или низкотемпературных камер не позволяет обеспечить выполнение требований стандарта.
Криостат СНИ-П может быть использован в полном функционале или ограниченно только в режиме охлаждения и кондиционирования в виде системы температурных испытаний. Идеально интегрируется в состав маятникового копра и в то же время может быть оперативно демонтирован при отсутствии потребности в использовании. Встроенный криостат с автоподатчиком увеличивает производительность и эффективность использования маятниковых копров. Способствует повышению точности результатов и качества испытаний благодаря исключению ручного труда и случайных факторов при эксплуатации оборудования.

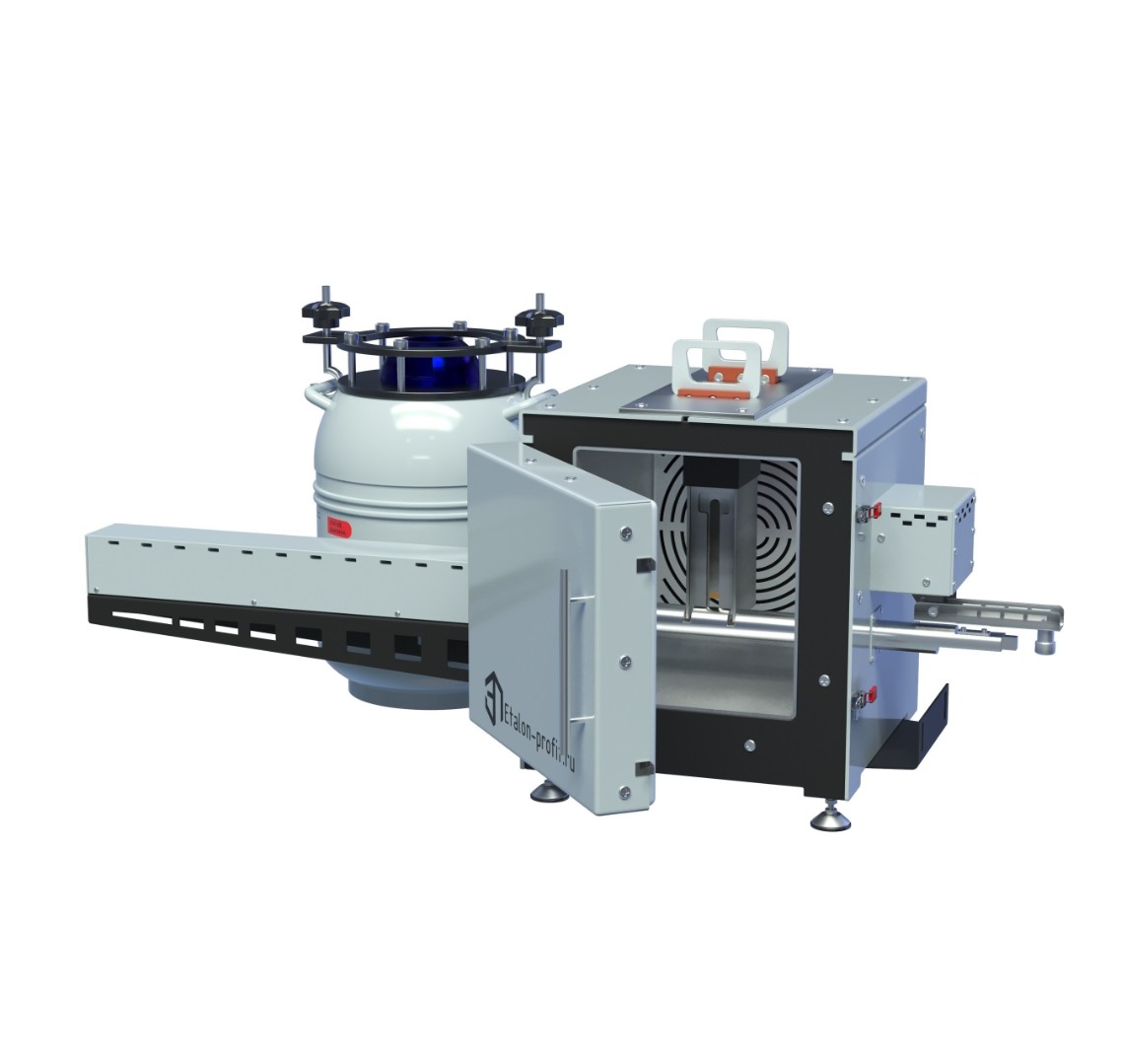

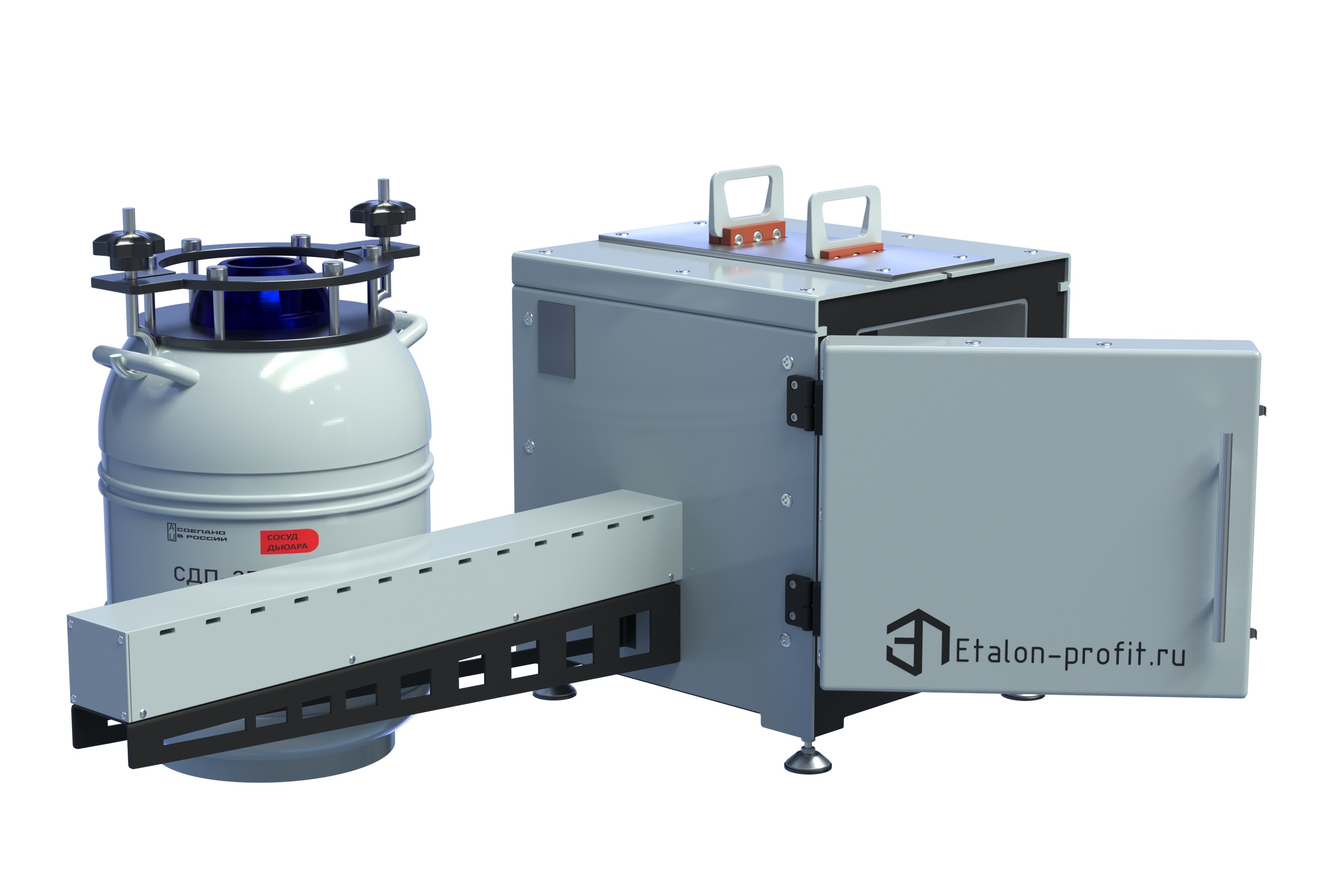

| Особенности и состав. Система состоит из температурной камеры, пульта управления пониженными температурами с фирменным программным обеспечением, кассеты для контрольных образцов, азотной системы охлаждения, механизма автоматической подачи образцов в испытательную зону маятниковой ударной установки. Крепление криостата к корпусу копра выполняется в стационарном исполнении. | |
|
Автоподатчик представляет собой механизм, неразрывно связывающий температурную охладительную камеру и сам испытательный копер. При активации автоподатчик обеспечивает извлечение из кассеты одного образца и его точную установку на опоры копра. Установка осуществляется так, чтобы концентратор напряжений (надрез) строго соответствовал положению бойка ударного маятника. Пульт управления снабжен аппаратными средствами электронной защиты криостата и автоподатчика, коммутирующими устройствами, микропроцессорными контроллерами и планшетом с фирменной программой. Обеспечивает задание, регулирование и поддержание требуемых температурных условий и времени кондиционирования. В том числе перемещение образцов в тестовое пространство ударного копра. Программа позволяет установить температуру, выдержку времени, интенсивность охлаждения. Фиксирует температуру через заданные интервалы времени, строит температурный график. Защищает криостат от повреждения датчиков температуры и прочих аварийных ситуаций. Система охлаждения состоит из сосуда Дьюара, криогенного клапана, азотного путепровода. В процессе охлаждения клапан находится в открытом состоянии, испаритель нагревается, за счет чего повышается давление в сосуде Дьюара. По мере роста давления азот перетекает в камеру и охлаждает ее внутреннее пространство. Чем сильней греет испаритель, тем интенсивней идет процесс передачи азота и охлаждения камеры. |
|
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Модификация | Модификации криокамер | ||
| СНИ-П80 | СНИ-П150 | ||
| Диапазон рабочих температур, °С | от -80 до +20 | от -150 до +20 | |
| Пределы допускаемой погрешности регулирования температуры в статике, °С | ±1 | ||
| Время достижения температуры, мин, не более | от -80 до +20: 20 | от -150 до +20: 30 | |
| Общая потребляемая мощность, кВт, не более | 0,75 | ||
| Метод регулирования температуры | ПИД-регулятор (пропорциональная / интегральная / дифференцирующая составляющие) | ||
| Тип хладагента | азот | ||
| Способ установки криокамеры на копер маятниковый | стационарно | ||
| Емкость кассеты, количество образцов | 15 | ||
| Размеры образцов, мм | ширина 10 / длина 55 / высота 10 (по ГОСТ 9454-78) | ||
| Габаритные размеры криокамеры, мм |
ширина 1000 / длина 750 / высота 500 |
||
| Габаритные размеры пульта управления, мм, не более | Ширина 500 / Длина 350 / Высота 500 | ||
| Габаритные размеры системы охлаждения, мм, не более | ширина 560 / длина 560 / высота 770 | ||
| Масса криокамеры, кг, не более | 97 | ||
| Масса пульта управления, кг, не более | 15 | ||
| Масса системы охлаждения (зависит от объема сосуда Дьюара), кг, не более | 27 | ||
| Параметры электросети |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
||
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
||
|
Маятниковые копры для тестирования металлов и пластмасс на ударную прочность являются ценными лабораторными испытательными приборами. Оснащаются новейшими микропроцессорными системами управления и программами сбора и анализа данных. Предназначены для ударных испытаний образцов на вязкость при нормальной, пониженной и повышенной температурах. Криостат СНИ-П с механизмом автоматической подачи образцов полностью автоматизирует процесс испытаний, повышает КПД и эффективность ударной установки, минимизирует трудо-и времязатраты исследований. Криостат органично встраивается в установку маятникового копра. Обеспечивает требуемый тайминг кондиционирования и подачи образцов в зону испытаний. Тайминг строго регламентируется ГОСТ 9454-78. Процесс полностью автоматический. Оператор только следит за пополнением кассеты новыми контрольными образцами и наблюдает ход испытаний. Криостат СНИ-П идеально подходит для потоковых испытаний большого количества образцов. Для вас, радеющих за качество своего производства и следующих техническим нормам и требованиям государственного стандарта.
|
КОМПЛЕКТ ПОСТАВКИ:
- распашная криокамера с устройством автоматической подачи образцов;
- устройство крепления криокамеры;
- пульт управления пониженными температурами;
- панель оператора с программным обеспечением;
- термопара;
- сосуд Дьюара;
- клапан электромагнитный;
- азотопровод;
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о поверке на термопару;
- оригинал свидетельства о калибровке на терморегулятор;
- оригинал аттестата о первичной аттестации (по заказу).
СЕРВИСНЫЕ УСЛУГИ:
- доставка криокамеры до Клиента;
- проведение шеф-монтажных и пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- запасные кассеты для образцов;
- программно-технический комплекс (персональный компьютер, программное обеспечение);
- фирменный стол Эталон-Профит;
- офисный стул.
