Системы температурных испытаний для испытательных машин серии СКС-М
Оставить заявкуКриостат низкотемпературный с фреоновой системой охлаждения
- Описание
- Дополнительная информация
Система температурных испытаний СКС-М предназначена для испытаний сырья или готовых изделий в температурных режимах, отличных от нормальных условий окружающей среды. Чаще применяется в лабораториях разрушающего и неразрушающего контроля в составе разрывных машин или универсальных испытательных приборов для проверки качества материалов на прочность в условиях повышенных или пониженных температур. Может использоваться в качестве автономного температурного комплекса для криогенных испытаний материалов или их тестирования на стойкость к тепловому старению.
Система температурных испытаний СКС-М состоит из криотермокамеры, электронного блока регулирования и устройства для навеса на испытательное оборудование. Опционально может быть снабжена специализированными износостойкими захватами и приспособлениями. Обеспечивает исследование свойств материалов - резины, пластиков, композитов, металлов - при статических, динамических и усталостных испытаниях силовой нагрузкой. Это температурные испытания на растяжение, сжатие, осевой сдвиг, изгиб, определение прочности при растяжении склеенных изделий со сдвигом, межслойную вязкость разрушения.
Особенности проектирования и эксплуатации систем температурных испытаний СКС-М:
- корректный выбор марки стали и габаритов удлиняющих вводов (тяг) и испытательной оснастки;
- рациональный выбор используемых экстензометров;
- защита испытательной машины от конденсата;
- предотвращение обледенения и снижение потерь за счет теплоизолирующего материала;
- оптимальный объем внутренней камеры;
- правильно подобранные коэффициенты ПИД-регулятора термоконтроллера.
| Из чего состоит система температурных испытаний СКС-М? Достаточно выделить четыре основные части - температурная камера с интегрированной компрессорной системой охлаждения, электронный блок для задания и управления пониженными и повышенными температурами, устройство для подведения / отведения камеры в область непосредственного тестирования. | |
 |

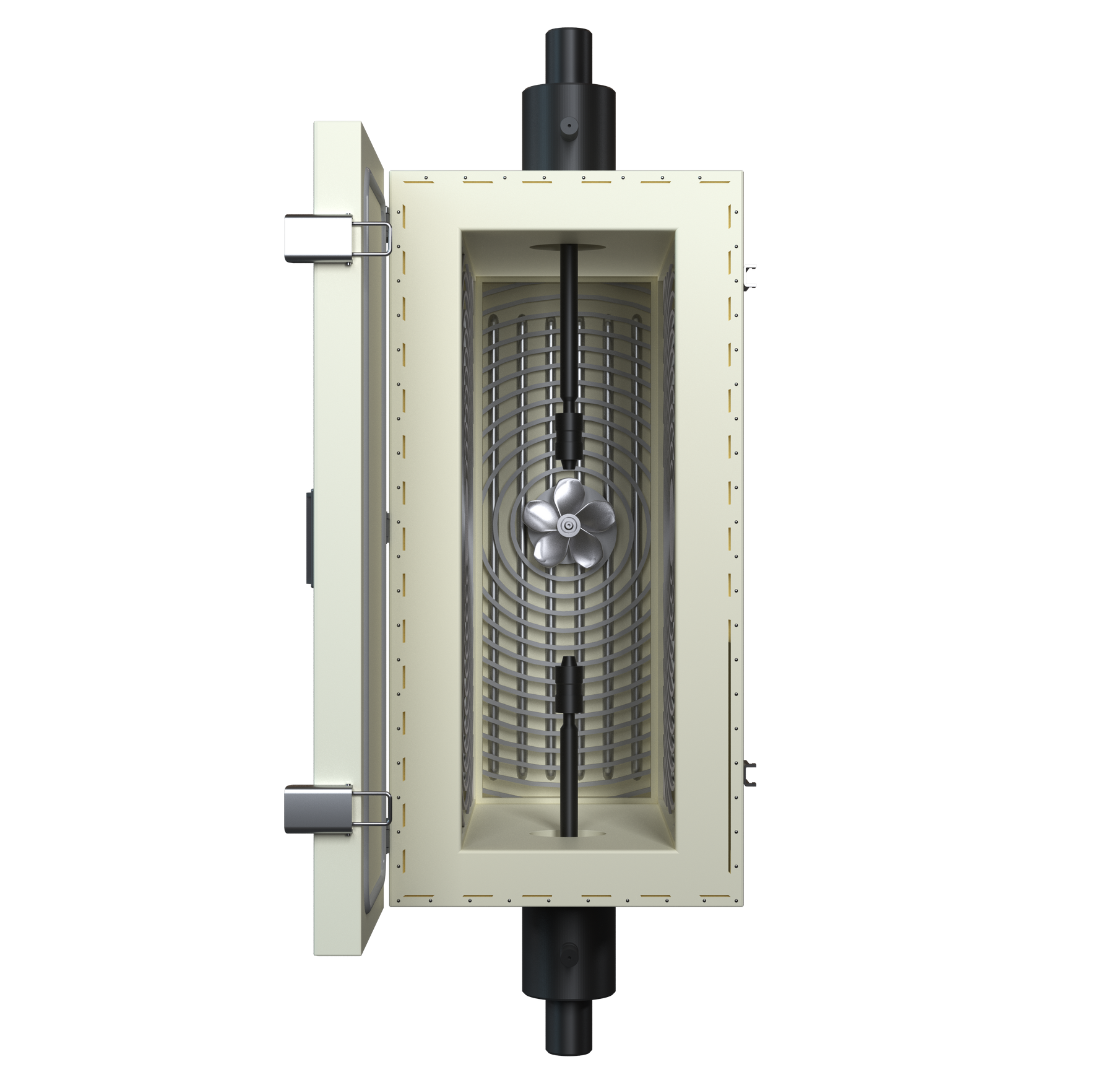

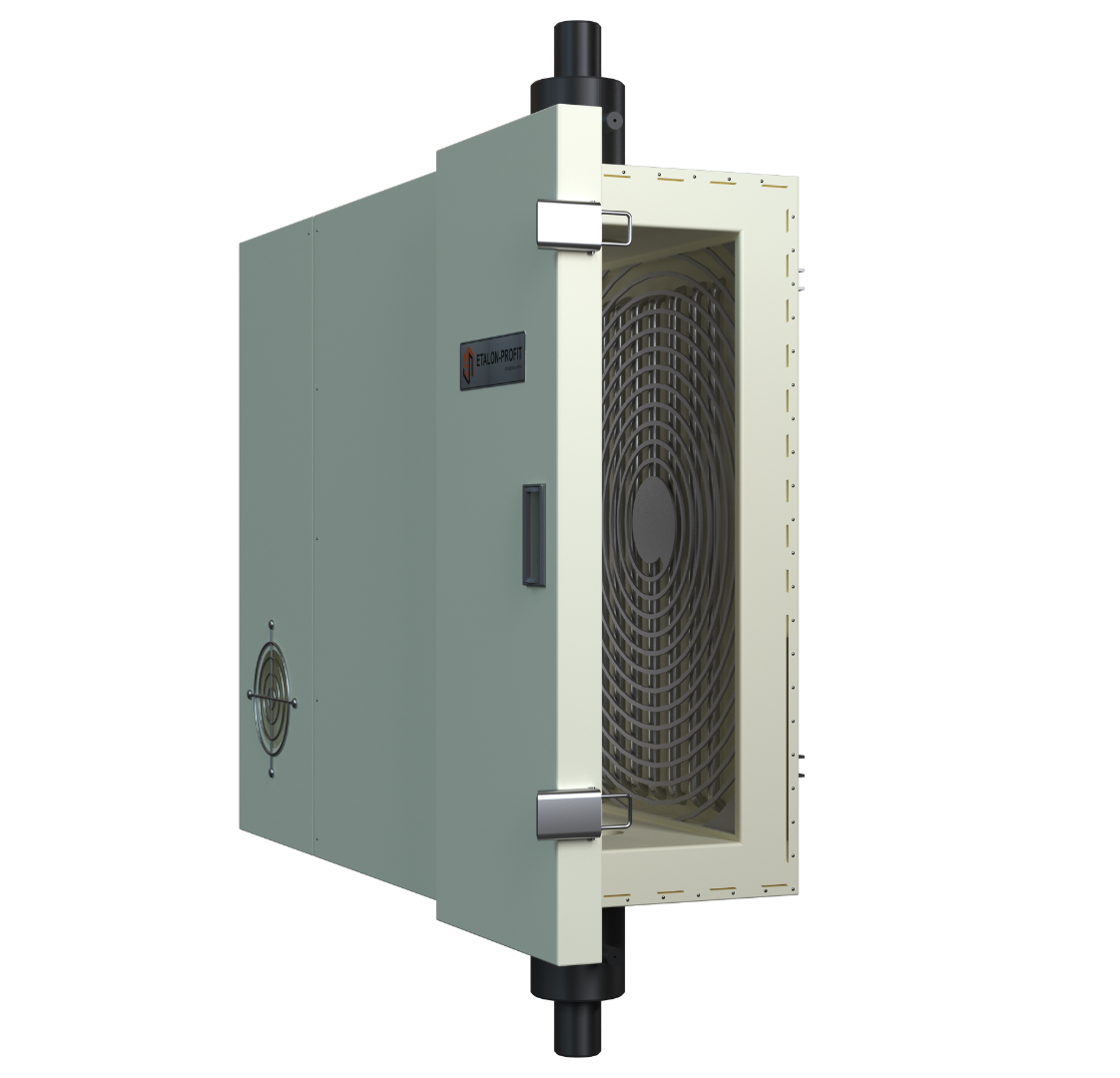

Температурная камера состоит из наружного и внутреннего корпусов. Пространство между корпусами заполнено каолиновой ватой. Камера распашная - дверь закреплена на петлях и обеспечивает свободный доступ в зону проведения испытаний для смены захватов или установки образцов. Позади камеры установлен двигатель вентилятора, приводящий во вращение лопастной маховик. Он обеспечивает активное перемешивание воздуха и равномерный нагрев или охлаждение камеры. По внутреннему периметру камеры пропущен трубчатый змеевик, закрытый перфорированными экранами и являющийся магистралью для хладагента (фреона). Интенсивность подачи фреона и скорость охлаждения камеры контролируют термоконтроллер, датчик температуры и силовое реле, мотор-компрессор и теплообменник. Для модификации температурной камеры с функцией нагрева монтируется нагревательный элемент. Он фиксируется на задней стенке и закрывается защитным металлическим экраном. |
|
Электронный блок состоит из центрального контроллера, терморегулятора, панели оператора и фирменного ПО. Служит для задания и регулирования температуры в процессе нагрева или охлаждения, выдержки времени, стабильного термостатирования или криостатирования в течение заданного времени. Система защит температурного комплекса контролирует корректную работу датчика температуры, нагревательных элементов или охлаждающего аппарата. Автоматизированная система управления реализует принцип ПИД-регулирования. Это обеспечивает прецизионный управляемый контроль изменения температуры в камере в течение заданного тайминга по желаемой характеристике. ПО с заданной частотой регистрирует температуру внутри камеры и записывает данные в архив, строит график зависимости изменения температуры во времени. |
|
|
УСТРОЙСТВА КРЕПЛЕНИЯ И ПЕРЕМЕЩЕНИЯ ИСПЫТАТЕЛЬНОЙ ТЕМПЕРАТУРНОЙ КАМЕРЫ 1. Система рельсовых направляющих. Состоит из профильных рельс и кареток линейного перемещения. Направляющие стационарно монтируются к траверсе разрывной машины, а каретки - к кронштейнам в основании камеры. Использование рельсовой системы позволяет без труда перемещать температурную камеру в тестируемой зоне испытательного комплекса. 2. Мобильная тележка. Это подвижная сварная металлоконструкция на колесах. Проектируется под конкретную модификацию испытательной или разрывной машины, по факту являясь уникальной конструкторской разработкой. Температурная камера монтируется на тележке стационарно и выравнивается симметрично по горизонтали и вертикали в зоне приложения растягивающих, сжимающих или изгибающих напряжений испытательного оборудования. |
|
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Модификация | Модификации испытательных температурных камер | |
| СКС-М -30/20 | СКС-М -30/100 | |
| Диапазон рабочих температур, °С | от -30 до +20 | от -30 до +100 |
| Пределы допускаемой погрешности регулирования температуры в статике, °С | ±2 | |
| Время достижения температуры, мин, не более |
45 |
от -30 до +20: 45 от +20 до +100: 45 |
| Общая потребляемая мощность, кВт, не более | 3,5 | 4,5 |
| Метод регулирования температуры | ПИД-регулятор (пропорциональная / интегральная / дифференцирующая составляющие) | |
| Тип хладагента | фреон (соединение R-404a) | |
|
*Способ установки испытательной температурной камеры на испытательную машину |
рельсовые направляющие / тележка | |
|
**Габаритные размеры испытательной температурной камеры, мм |
ширина 440 / длина 900 / высота 890 (700) | |
| Габаритные размеры пульта управления, мм, не более | Ширина 500 / Длина 350 / Высота 500 | |
| Масса испытательной температурной камеры, кг, не более | 140 | |
| Масса пульта управления, кг, не более | 15 | |
| Параметры электросети |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
*Возможны разновидности конструктивных модификаций устройств крепления и перемещения температурной камеры в границах свободного пространства испытательного оборудования. По умолчанию Производитель устанавливает систему линейного перемещения.
**Возможны две конструктивные модификации испытательной температурной камеры по высоте - не более 700 мм, не более 890 мм.
|
Выбор системы температурных испытаний СКС-М является наилучшим решением в рамках заявленных температур, когда требуется испытывать большое количество тестовых образцов материалов на разрыв, отрыв, изгиб, сжатие. Это объясняется тем, что фреоновая система охлаждения работает по замкнутому контуру и хладагент добавляется по необходимости, в отличие от криокамеры с охлаждением жидким азотом. Система температурных испытаний СКС-М фирмы Эталон Профит предлагается в различных исполнениях - одностороннего действия на охлаждение, двухстороннего на охлаждение и нагрев.
|
КОМПЛЕКТ ПОСТАВКИ:
- распашная температурная камера;
- устройство крепления и перемещения температурной камеры;
- блок управления повышенными и пониженными температурами;
- панель оператора с фирменным программным обеспечением;
- термопара;
- комплект технической и эксплуатационной документации;
- оригиналы свидетельств о поверке на термопару и терморегулятор;
- оригинал аттестата о первичной аттестации (по заказу).
СЕРВИСНЫЕ УСЛУГИ:
- доставка криотермокамеры до Клиента;
- проведение шеф-монтажных и пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- специализированные износостойкие вводные тяги, захваты и приспособления;
- программно-технический комплекс (персональный компьютер, программное обеспечение);
- фирменный стол Эталон-Профит;
- офисный стул.
