Системы температурных испытаний для маятниковых копров серии FT
Оставить заявкуКриотермостат жидкостный для охлаждения и нагрева
- Описание
- Дополнительная информация

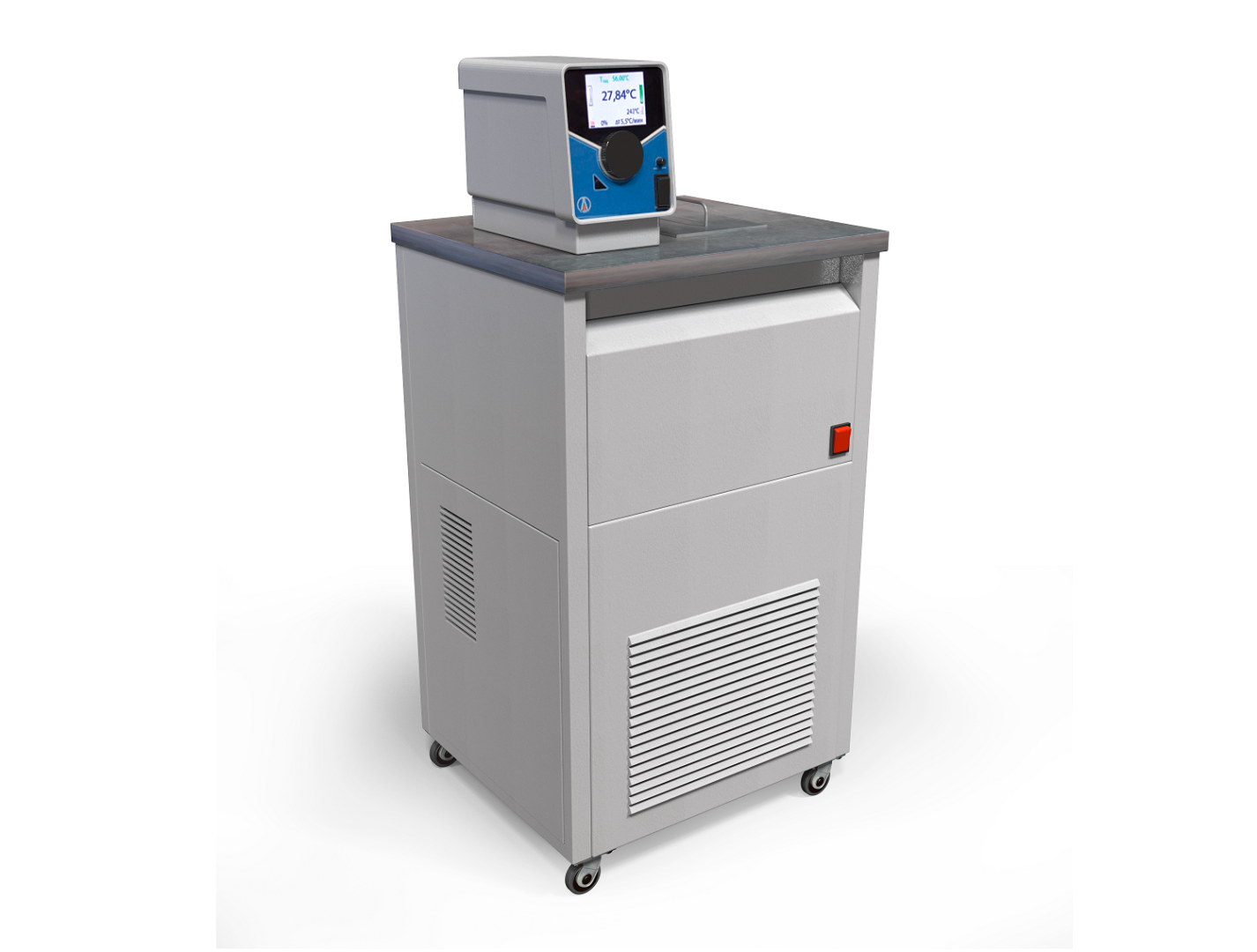

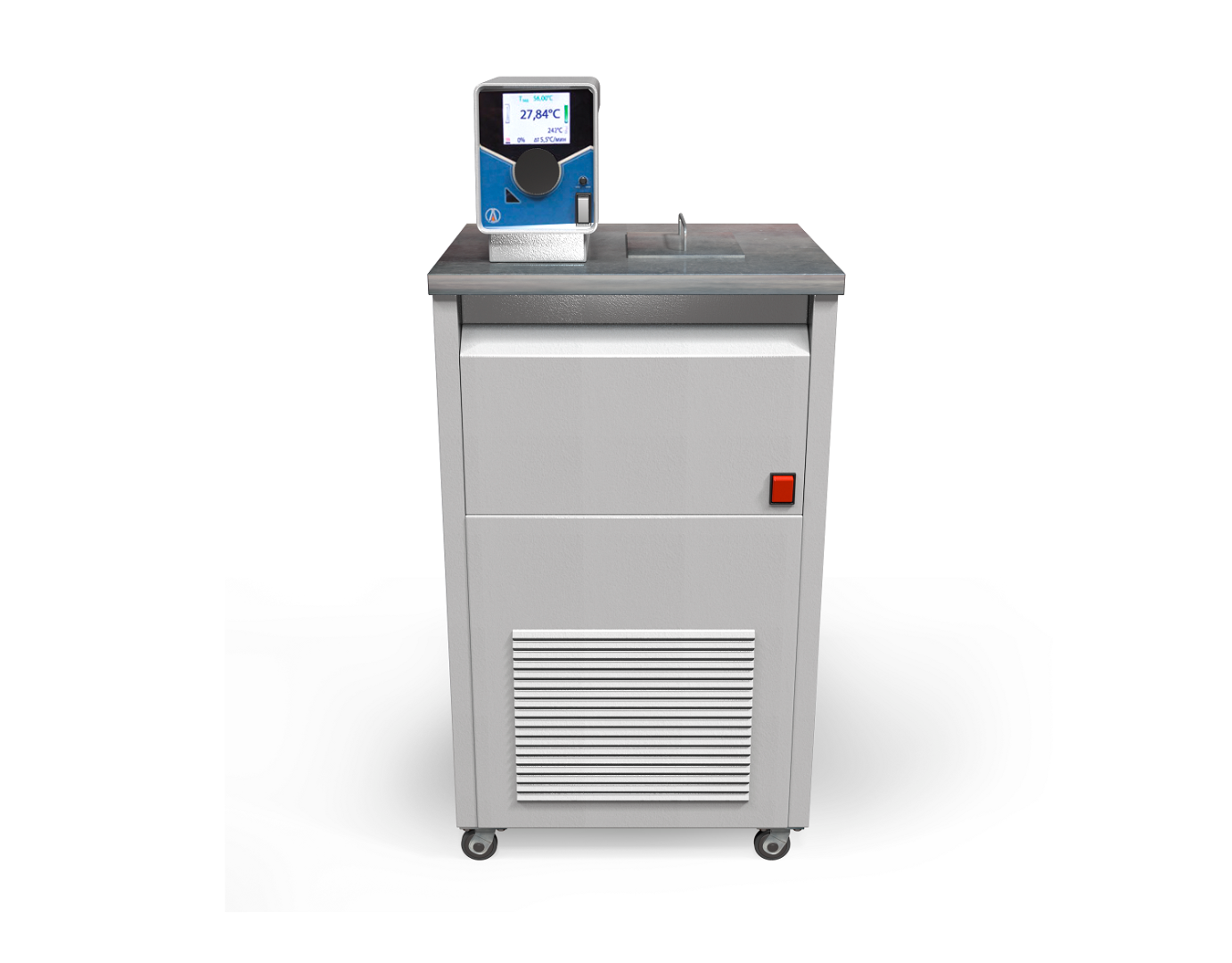

Жидкостный криотермостат нагрева и охлаждения серии FT предназначен для создания и поддержания требуемых температурных режимов. Работает индивидуально и независимо от другого оборудования, имеет двухкомпрессорную систему охлаждения по замкнутому циклу и высокоточный автоматизированный контур управления и регулирования температуры. Зачастую входит в состав лабораторного испытательного комплекса для предварительной подготовки образцов металлов и сплавов, которые далее подвергаются испытаниям на ударную вязкость по ГОСТ 9454-78 на маятниковых копрах ("Описывает методику испытаний чёрных и цветных металлов и их сплавов на ударный изгиб при температурах от -100 до +1200 °С").
Области применения: лаборатории физико-механических испытаний и методов анализа материалов - металлов, композитов, пластмасс, резины, керамики; научно-исследовательские центры; опытно-конструкторские бюро; испытательные лабораторные центры металлургических, полимерных, фармакологических, химических, пищевых и других производств.
Варианты использования и применения криотермостата FT:
- исследование физико-механических свойств материалов и изучение их поведения при повышенных или пониженных температурах;
- предварительный нагрев или охлаждение образцов тестовых материалов перед последующими испытаниями;
- прямое криостатирование или термостатирование веществ, жидкостей, изделий.
Особенности конструкции и работы криотермостата FT:
- двухкомпрессорный холодильный агрегат повышенной хладопроизводительности (охлаждение до -80°С);
- автоматическая система перемешивания теплоносителя (снижение температурного градиента);
- автоматизированная система управления на базе термоконтроллера с PID-регулятором;
- автоматический режим управления нагревом и охлаждением;
- режим автозапуска и выключения;
- системы самодиагностики и защиты;
- теплоизолированная криотермокамера (снижение влияния внешних факторов на крио- и термопроцессы);
- наличие механического крана для слива теплоносителя;
- стильный дизайн, компактность и универсальность криотермостата.
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Модификация жидкостного криотермостата | FT 80/100 |
| Диапазон рабочих температур, °С | от -80 до +100 |
| Пределы допускаемой погрешности регулирования температуры в статике, °С | ±0,1 |
| Максимальная производительность циркуляционного насоса, л / мин, не менее | 8 |
| Максимальное давление, создаваемое насосом, бар, не менее | 0,25 |
| Объем теплоносителя, л | 11 |
| Тип хладагента | R-404a (первый контур) / R-23 (второй контур) |
| *Способ размещения и установки криотермостата | отдельное (не встраивается в другое оборудование) |
| **Теплоноситель (рабочая жидкость) | дистиллированная вода (нагрев) технический спирт (охлаждение) |
| Общая потребляемая мощность, кВт, не более | 4,4 |
| Габаритные размеры криотермостата, мм, не более | ширина 555 / длина 535 / высота 985 |
| Габаритные размеры окна криотермокамеры, мм, не менее | Ширина 175 / Длина 135 / Глубина 200 |
| Масса криотермостата (без рабочей жидкости), кг, не более | 80 |
| Масса хладагента, кг, не более | 0,3 (первый контур) / 0,18 (второй контур) |
| Параметры электросети |
Напряжение: 230 В ±10% Частота: 50 Гц ±1 Гц |
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
*Жидкостной криотермостат - независимая мобильная термоэлектрическая система охлаждения и термостатирования (не встраивается).
**Используемый теплоноситель (рабочая жидкость) должен соответствовать температурному режиму работы.
|
Как правило, криотермостаты FT входят в комплекс испытательного оборудования для подготовки и тестирования образцов материалов на ударную вязкость (ударную прочность). Так гидравлический станок для надрезов СНК выполняет функцию нанесения U- и V концентраторов на обработанные заготовки. Проектор оптический ПСО позволяет оценить точность геометрии и качество сделанных надрезов. Криотермостат в температурной камере охлаждает или нагревает подготовленные образцы до заданной температуры. По окончании выдержки таймера тестовые образцы оперативно извлекаются из охлаждающей камеры с помощью щипцов и переносятся на опоры маятникового копра с последующим разрушением молотом в результате ударного изгиба.
|
КОМПЛЕКТ ПОСТАВКИ:
- жидкостный криотермостат;
- соединительные кабели;
- комплект технической и эксплуатационной документации;
- аттестат о первичной аттестации.
СЕРВИСНЫЕ УСЛУГИ:
- доставка криотермостата до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- механические щипцы для изъятия образцов из температурной ванны;
- канистра с дистиллированной водой;
- канистра с техническим спиртом;
- фирменный стол Эталон-Профит;
- офисный стул.
