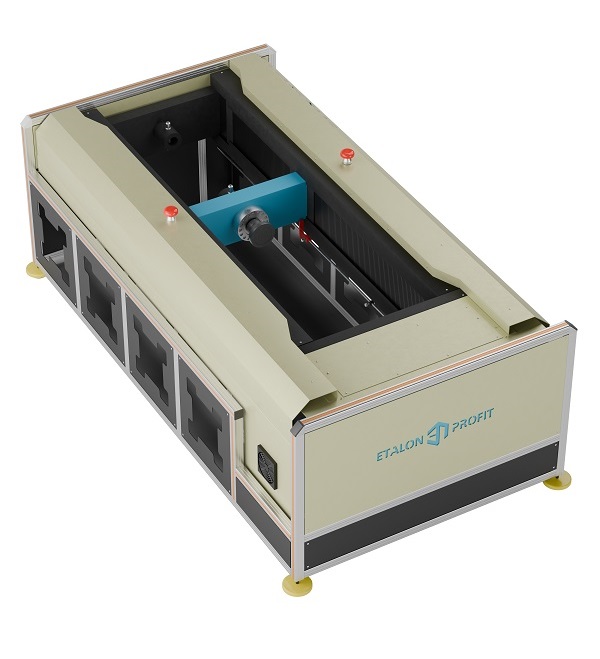

Горизонтальные испытательные машины X-PRO 5-100.2

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 91997-24)

Гарантия: 12 месяцев

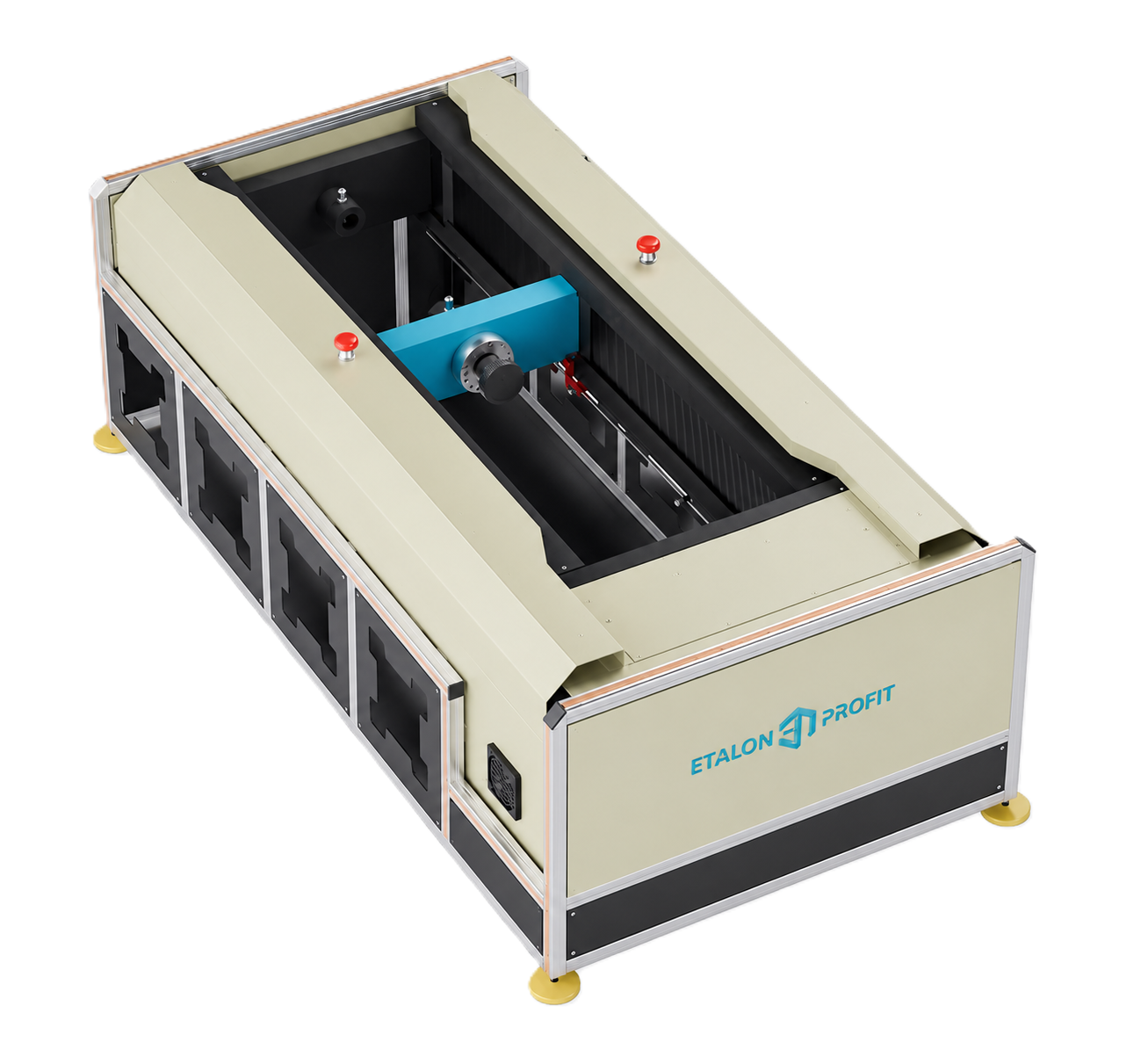

Горизонтальные разрывные машины X-PRO 5-100.2

Для тестирования на разрыв канатов, шнуров, ремней и лент, цепей и тросов

Описание

Горизонтальные разрывные машины X-PRO предназначены для тестирования изделий и материалов в режиме нагружения до разрыва, заданного значения силы или в режиме прямого и обратного циклирования. Такие испытательные машины монтируются на специальном основании – платформе, имеют опоры для выставления по уровню, электромеханический привод нагружения с горизонтальной осью приложения силы. Основание машины (платформа) может быть демонтировано, а машина установлена вертикально. Горизонтальные машины спроектированы с целью механических испытаний длинномерных и крупноразмерных образцов или готовых товаров – проводов, кабелей, тросов, арматуры. Имеют широкую востребованность в испытательных лабораториях при изучении характеристик материалов и на производствах при проверке качества изделий.

Горизонтальные испытательные установки рассматриваемого исполнения выпускаются с номинальной нагрузкой от 5 до 100 кН. Обеспечивают плавное увеличение нагрузки, прецизионность измерений перемещений и деформаций. Отличаются высокой энергоэффективностью и КПД, функциональные и просты в обслуживании, имеют малые шумовые показатели.

Принцип работы и устройство горизонтальной разрывной машины. Принцип основан на деформировании тестового образца посредством модуля нагружения при одновременном измерении значений прикладываемой силы и соответствующего удлинения образца. Машины имеют три конструктива, отличающиеся длиной рабочего пространства. Каждая машина включает систему сервопривода нагружения, высокоточные шарико-винтовые пары, редуктор и подшипниковые узлы. Система микропроцессорных контроллеров служит для управления двигательными механизмами машины, получения информации с датчиков силы, перемещений, деформаций. Защищает машину от перегрузок, перемещений подвижной траверсы в зонах крайних граничных положений и прочих аномальных режимов работы. Программно-технический комплекс (ПТК) включает программное обеспечение Prof_IT и электронное устройство – пульт / планшет / ноутбук / персональный компьютер. ПТК служит для управления машиной и испытаниями, создания методик тестирования, обработки полученных результатов и протоколирования данных. Горизонтальные разрывные приборы X-PRO имеют встроенную линейную систему световой индикации с программной регуляцией состояний машины – ожидание / испытание / авария.

Обозначение испытательных машин X-PRO А.В.С:

параметр X-PRO – аббревиатура производителя;
параметр А – наибольший предел измерений силы, кН;
параметр В – исполнение машин (1 – укороченная, 2 – стандарт, 3 – удлиненная);
параметр С – наибольший предел доп. погрешности измерений силы от измеряемой силы (0,5%, 1%, 2%).

Главные достоинства наших горизонтальных разрывных машин.

Проектирование / сборка / юстировка / логистика напрямую от производителя – гарантия качества и сервисного обслуживания;
Приемо-сдаточные испытания и метрологическая сертификация – техническая и функциональная уверенность в оборудовании;
Практически все машины настраиваются индивидуально под личные испытательные требования и задачи Клиентов;
Широкий модельный ряд машин – различаются по длине, размерам испытательной зоны, номинальной нагрузке и диапазонам измерений силы;
Современное программное обеспечение – имеет интуитивно понятный интерфейс и узнаваемый стиль, позволяет проводить испытания по всем известным на сегодняшний день стандартам или произвольным методам тестирования.

Функционал программного обеспечения Prof_IT

Управление машиной, расчет и анализ характеристик испытаний, формирование итоговых протоколов;
Программирование и задание математических выражений и формул для расчета характеристик испытаний;
Программирование методов и стандартов испытаний;
Испытания по любому известному стандарту или произвольной программе;
Создание индивидуальных методов испытаний, шаблонов протоколов;
Построение графиков в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
Определение границ и зон упругой и пластической деформации, построение касательных;
Определение физического и условного пределов текучести, предела пропорциональности, предела прочности, модуля упругости;
Фиксация массивов точек силы, перемещений, деформаций, построение диаграмм;
Получение индивидуальных или сводной диаграмм нескольких испытаний с возможностью сохранения в графическом формате;
Формирование протокола испытания или серии испытаний с расчетными данными по шаблону или индивидуальной форме.

Расчетные параметры

По датчику перемещения траверсы. Предел текучести физический и деформация при этом напряжении, предел текучести условный с допуском на величину пластической деформации, временное сопротивление (предел прочности), деформация при максимальной силе, условное и истинное разрушающее напряжение, сила разрыва, деформация в момент разрушения, относительное удлинение после разрыва.

По экстензометру. Модуль упругости, предел пропорциональности, предел текучести физический, деформация при физическом пределе текучести, предел текучести с допуском на величину пластической деформации, предел текучести с допуском на величину полной деформации, относительное удлинение после разрыва, временное сопротивление, деформация при максимальной силе, разрушающая сила; деформация при разрушении.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины X-PRO А.В.C
	X-PRO 5.В.C	X-PRO 10.В.C	X-PRO 20.В.C	X-PRO 50.В.C	X-PRO 100.В.C
*Диапазоны измерений силы, кН	от 0,00001 до 5	от 0,00001 до 10	от 0,00001 до 20	от 0,00001 до 50	от 0,00001 до 100
Пределы допускаемой погрешности измерений силы (параметр С), %	±0,5 / ±1,0 / ±2,0
Режим работы датчика силы	Растяжение / Сжатие
**Количество зон для испытаний	2
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более	±0,01 мм - от 0,01 мм до 10 мм ±0,1 % - свыше 10 мм
Линейная скорость перемещения подвижной траверсы, мм/мин	от 0,01 до 1000
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм	0,001
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН
***Рабочий ход подвижной траверсы, мм, не менее	1100 (с основным датчиком силы) 980 (с основным и дополнительным датчиками силы)		1100 (с основным датчиком силы) 970 (с основным и дополнительным датчиками силы)		900 (с основным датчиком силы) 720 (с основным и дополнительным датчиками силы)
Ширина рабочего пространства, мм, не менее	490
Общая потребляемая мощность, кВт, не более	0,75			3
****Габаритные размеры, мм, не более	Ширина 964 / Длина 1904 / Высота 680 (с опорами) Ширина 964 / Длина 1904 / Высота 580 (без опор)			Ширина 964 / Длина 1940 / Высота 680 (с опорами) Ширина 964 / Длина 1940 / Высота 580 (с опорами)	Ширина 964 / Длина 1979 / Высота 680 (с опорами) Ширина 964 / Длина 1979 / Высота 580 (с опорами)
*****Масса, кг, не более	350			460	496
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц				Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

*Нижний предел измерений силы зависит от количества и номинальной максимальной нагрузки используемых датчиков силы.
В комплект поставки горизонтальной испытательной машины входят два датчика силы, один из которых обеспечивает работу при верхнем пределе измерений силы.

**Машина конструктивно снабжена двумя испытательными зонами. По умолчанию Производитель оставляет за собой право использовать любую рабочую зону.

***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений. Рабочий ход указан для модификаций машин X-PRO А.2.С. Рабочий ход для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от длины выбранной машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С имеют специальное исполнение – утверждаются с Клиентом.

****Габаритные размеры указаны для модификаций машин X-PRO А.2.С. Габаритные размеры для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависят от длины выбранной машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С имеют специальное исполнение – утверждаются с Клиентом.

*****Масса указана для модификаций машин X-PRO А.2.С. Масса для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от длины выбранной машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С имеют специальное исполнение – утверждаются с Клиентом.

Дополнительная информация

Комплект поставки

машина испытательная;
платформа-основание (для горизонтального размещения машины);
комплект опор;
столы сжатия;
набор кабелей связи;
программно-технический комплекс для управления машиной и обработки данных;
комплект технической и эксплуатационной документации;
копии сертификатов, деклараций и свидетельств;
оригинал свидетельства о первичной поверке.

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления и захваты для испытаний материалов;
устройства измерений перемещений (деформаций), экстензометры;
дополнительные датчики силы;
вспомогательное техническое оборудование;
фирменный стол Эталон-Профит;
офисный стул.
