Системы температурных испытаний c автоподатчиком образцов для маятниковых копров серии СНИ-М (фреон)

Системы температурных испытаний серии СНИ-М предназначены для предварительного охлаждения металлических образцов перед испытаниями на ударный изгиб и их автоматической подачи в рабочую зону маятникового копра.



СНИ-М применяется в составе ударных испытательных комплексов, когда требуется выдержать серию образцов при заданной температуре и затем последовательно передавать их на опоры копра. Автоматическая подача позволяет сократить время между окончанием температурной выдержки и разрушением образца, а также уменьшить влияние ручных операций на процедуру испытания.



Система может интегрироваться с маятниковыми копрами РКМ-К ООО «Эталон-Профит» либо адаптироваться к совместимым маятниковым копрам других производителей.



Помимо работы в составе ударного испытательного комплекса, СНИ-М может использоваться автономно — как система для охлаждения и кондиционирования группы образцов.



ПОДГОТОВКА ОБРАЗЦОВ К УДАРНОМУ ИСПЫТАНИЮ



СНИ-М выполняет сразу две функции:



• охлаждение и выдержку группы образцов при заданной температуре;
• автоматическую подачу очередного образца в испытательную зону копра.



Образцы размещаются в кассете внутри температурной камеры. После завершения выдержки механизм автоматически извлекает образец, ориентирует его относительно зоны удара и устанавливает на опоры маятникового копра. Такое решение особенно полезно при серийных испытаниях, когда важно обеспечить одинаковую последовательность операций для каждого образца.



МОДИФИКАЦИИ СНИ-М



Серия выпускается в двух основных исполнениях:



• СНИ-М −30/20 — рабочий диапазон от −30 до +20 °C;
• СНИ-М −30/100 — от −30 до +100 °C.



Предел допускаемой погрешности регулирования температуры в установившемся режиме составляет ±2 °C. Время достижения заданной температуры — не более 45 минут.



ФРЕОНОВАЯ СИСТЕМА ОХЛАЖДЕНИЯ



Охлаждение в СНИ-М осуществляется по замкнутому холодильному контуру с использованием хладагента R-404A. В отличие от азотной системы СНИ-П, фреоновая СНИ-М не требует хранения и подачи жидкого азота. Это делает её удобной для регулярных испытаний в диапазоне до −30 °C, когда более глубокое охлаждение не требуется. В исполнении СНИ-М −30/100 система дополнительно обеспечивает нагрев до +100 °C, позволяя проводить подготовку образцов как при пониженных, так и при умеренно повышенных температурах.



АВТОМАТИЧЕСКАЯ ПОДАЧА ОБРАЗЦОВ



Кассета СНИ-М рассчитана на 15 образцов. После выдержки система последовательно передаёт образцы в испытательную зону маятникового копра. Механизм подачи обеспечивает установку образца на опоры с учётом расположения надреза относительно бойка маятника. Это сокращает ручные операции и позволяет поддерживать стабильный цикл испытаний при работе с серией образцов.



КОНСТРУКЦИЯ И УПРАВЛЕНИЕ

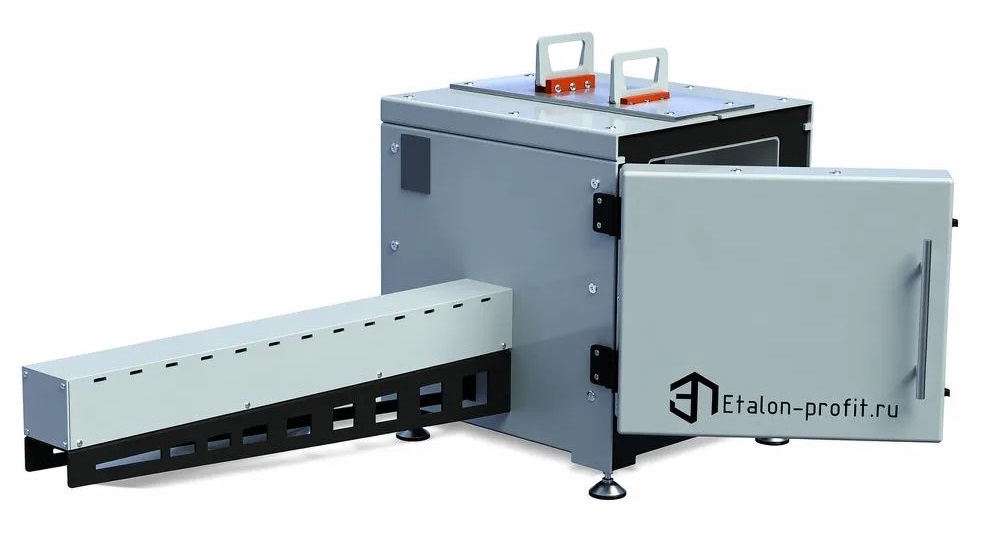

СНИ-М включает теплоизолированную температурную камеру, кассету для образцов, холодильную систему, механизм автоматической подачи и отдельный блок управления. Принудительная циркуляция воздуха способствует выравниванию температуры внутри камеры. Система управления позволяет задавать температуру и время выдержки, контролировать процесс охлаждения или нагрева и регистрировать температурный режим. Камера устанавливается стационарно относительно маятникового копра, поскольку траектория автоматической подачи должна быть точно согласована с положением опор и бойка.



ИСПЫТАНИЯ ПО ГОСТ 9454-2025



Основной нормативный документ для применения СНИ-М — ГОСТ 9454-2025 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах». Для СНИ-М особенно важно минимизировать время между окончанием температурной выдержки образца и проведением удара, поэтому автоматическая подача здесь является не просто вопросом удобства, а частью воспроизводимой процедуры испытания.



СНИ-М ИЛИ СНИ-П



СНИ-М целесообразно выбирать, когда требуемая минимальная температура составляет −30 °C и важно использовать замкнутую холодильную систему без жидкого азота.



Система СНИ-П применяется для более глубокого охлаждения — до −80 или −150 °C — и использует жидкий азот.



Выбор между СНИ-М и СНИ-П определяется прежде всего требуемой минимальной температурой, интенсивностью испытаний и условиями эксплуатации лаборатории.

Комплект поставки

• распашная температурная камера;
• устройство крепления температурной камеры;
• блок управления температурный;
• панель оператора с фирменным программным обеспечением;
• термопара;
• комплект технической и эксплуатационной документации;
• оригинал свидетельства о поверке на термопару;
• оригинал свидетельства о калибровке на терморегулятор;
• оригинал аттестата о первичной аттестации (по заказу).

Сервисные услуги

• доставка криотермокамеры до Клиента;
• проведение шеф-монтажных и пуско-наладочных работ;
• обучение и инструктаж персонала Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение запасными комплектующими;
• модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

• программно-технический комплекс (персональный компьютер, программное обеспечение);
• фирменный стол Эталон-Профит;
• офисный стул.
