Маятниковый копер РКМ-К 300 «Эконом» с ручным подъёмом маятника для испытаний металлов :: Испытательное оборудование "Эталон-Профит"

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 83544-21)

Гарантия: 12 месяцев

Универсальный маятниковый копер для проведения испытаний по методу Шарпи

Напольный копёр 300 Дж для испытаний металлов по Шарпи с ручным взведением

Описание

Маятниковый копер РКМ-К 300 в исполнении «Эконом» предназначен для испытаний металлов и сплавов на ударный изгиб по методу Шарпи с определением работы удара и ударной вязкости.

Копер оснащается сменными ударными маятниками с запасом потенциальной энергии 150 и 300 Дж. Подъём и спуск маятника выполняются вручную, результат испытания определяют по градуированной аналоговой шкале.

Испытания металлических образцов проводят в соответствии с ГОСТ 9454-2025. Маятниковые копры РКМ-К производятся по ГОСТ 10708-82 и внесены в Государственный реестр средств измерений РФ под № 83544-21.

ОСОБЕННОСТИ ИСПОЛНЕНИЯ «ЭКОНОМ»

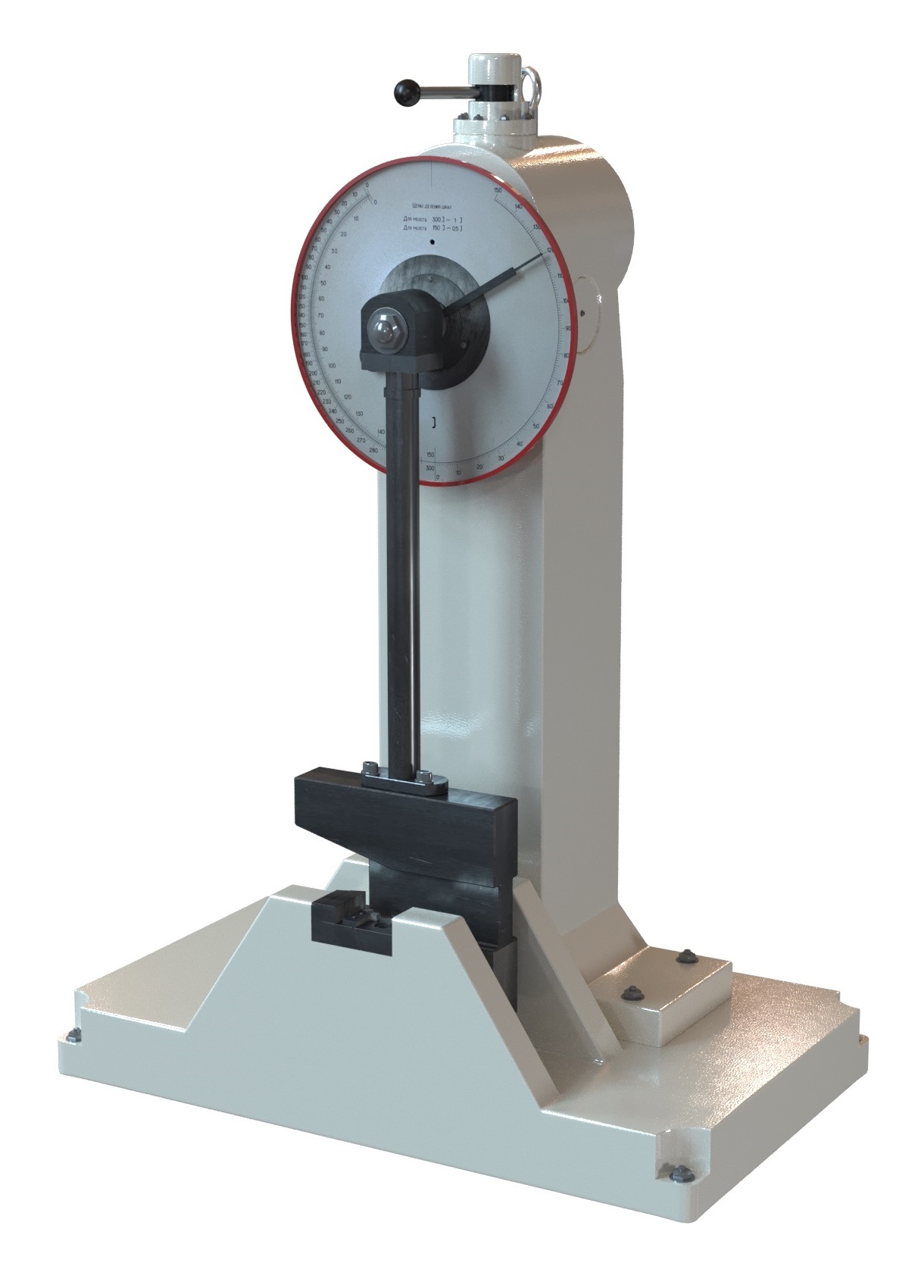

РКМ-К 300 «Эконом» представляет собой напольный одностоечный маятниковый копер открытого исполнения. В отличие от исполнений «Стандарт» и «Премиум», подъём маятника здесь осуществляется вручную, без электромеханического привода.

Во взведённом положении маятник удерживается механическим фиксатором. После разрушения образца работу удара определяют по градуированной аналоговой шкале.

Такое исполнение подходит для задач, где автоматизированный подъём маятника и цифровая регистрация результатов не являются обязательными, а интенсивность проведения испытаний позволяет использовать ручной взвод.

ИСПЫТАНИЯ ПО МЕТОДУ ШАРПИ

Подготовленный образец устанавливают на опоры копра концентратором в сторону, противоположную удару маятника. После освобождения маятник разрушает образец за один удар. По результатам испытания определяют работу удара и рассчитывают ударную вязкость.

В зависимости от методики применяются образцы с U-образным (KCU), V-образным (KCV) концентратором или с предварительно созданной усталостной трещиной (KCT).

Требования к образцам, концентраторам и проведению испытаний подробнее рассмотрены в материале «Ударная вязкость металлов: испытание по Шарпи и ГОСТ 9454-2025».

ОБОЗНАЧЕНИЕ РКМ-К A.1.1.1

В обозначении копра:

РКМ-К — серия маятниковых копров;
A — наибольший запас потенциальной энергии маятника, Дж;
1 — испытание по методу Шарпи;
1 — градуированная аналоговая шкала;
1 — ручной подъём и спуск маятника.

Для исполнения «Эконом» используется модификация РКМ-К 300/150.1.1.1 со сменными маятниками с запасом потенциальной энергии 150 и 300 Дж.

ПОДГОТОВКА ОБРАЗЦОВ И ТЕМПЕРАТУРНЫЕ ИСПЫТАНИЯ

Для нанесения концентраторов может применяться станок для нанесения концентраторов СНК, а для контроля их геометрии — оптический проектор ПСО.

При испытаниях при пониженных температурах образцы предварительно выдерживают при заданной температуре. Для температурной подготовки могут использоваться специализированные системы или жидкостные криотермостаты.

КОГДА ВЫБИРАТЬ ИСПОЛНЕНИЕ «ЭКОНОМ»

РКМ-К 300 «Эконом» имеет смысл рассматривать, если для испытаний достаточно энергии 150 или 300 Дж, предполагается сравнительно небольшое количество испытаний и нет необходимости в электромеханическом подъёме маятника.

Если испытания проводятся регулярно и ручной взвод становится неудобен, целесообразно рассматривать РКМ-К 300/450/500/800 в исполнении «Стандарт» с электромеханическим подъёмом и возвратом маятника.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации копров РКМ-К А.В.С.D
	РКМ-К 300/150.1.1.1
Метод взведения ударного маятника	Вручную
Схема испытаний	ШАРПИ
¹Запас потенциальной энергии маятника, Дж	300 / 150
Диапазон измерений потенциальной энергии, %	от 10 до 90
Пределы допускаемого отклонения за- паса потенциальной энергии ударного маятника от номинального значения, %	±0,5
Пределы допускаемой абсолютной по- грешности измерений энергии, Дж	±3 / ±1,5
Потери энергии при свободном качании маятника за половину полного колеба- ния, не более, %	±0,5
Скорость движения маятника в момент удара, м/с	5±0,5
Габаритные размеры, мм, не более	Ширина 2200 / Длина 900 / Высота 1900
Масса копра, кг, не более	550
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

¹По умолчанию в комплект копра входят два ударных маятника.

Дополнительная информация

Комплект поставки

копер маятниковый;
ударные маятники;
аналоговая шкала;
шаблон и приспособление для установки образцов;
комплект технической и эксплуатационной документации;
копии сертификатов, деклараций и свидетельств;
оригинал свидетельства о первичной поверке.

Сервисные услуги

доставка маятникового копра до Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация.

Дополнительная комплектация (по согласованию с Заказчиком)

угловой энкодер с высоким разрешением для контроля положения маятника;
программно-технический комплекс с фирменным ПО "Prof IT-K";
встроенный криостат для кондиционирования и автоподачи образцов;
жидкостный криотермостат;
станок надрезов;
проектор оптический;
специальные щипцы для переноса образцов из криотермостата;
ударные маятники;
фирменный стол Эталон-Профит;
офисный стул.
