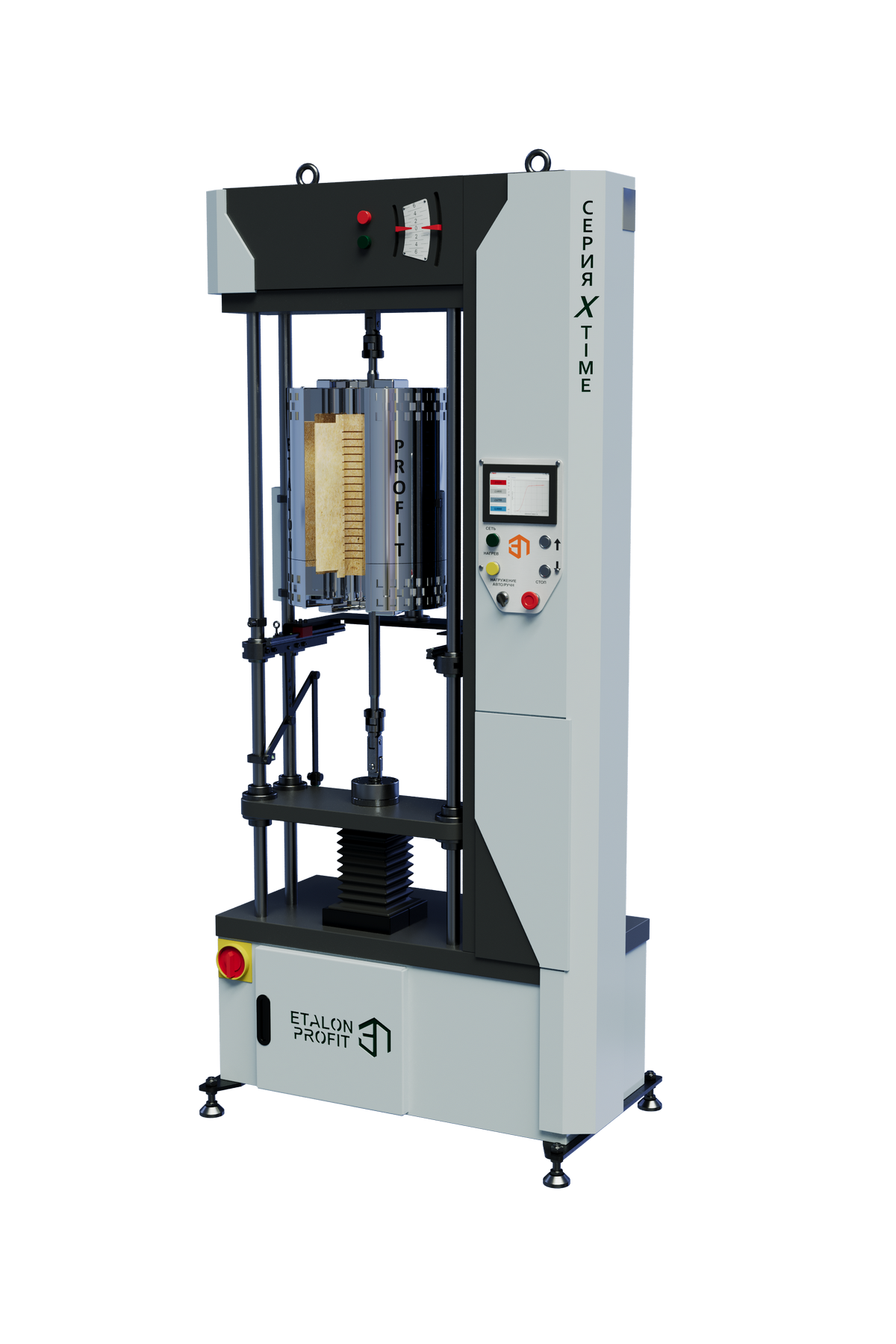

Машины на длительную прочность и ползучесть с грузовым и пружинным рычажным нагружением X-TIME G/GF/P-B.X.Y.D

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 96078-25)

Гарантия: 12 месяцев

Испытательные машины на длительную прочность и ползучесть

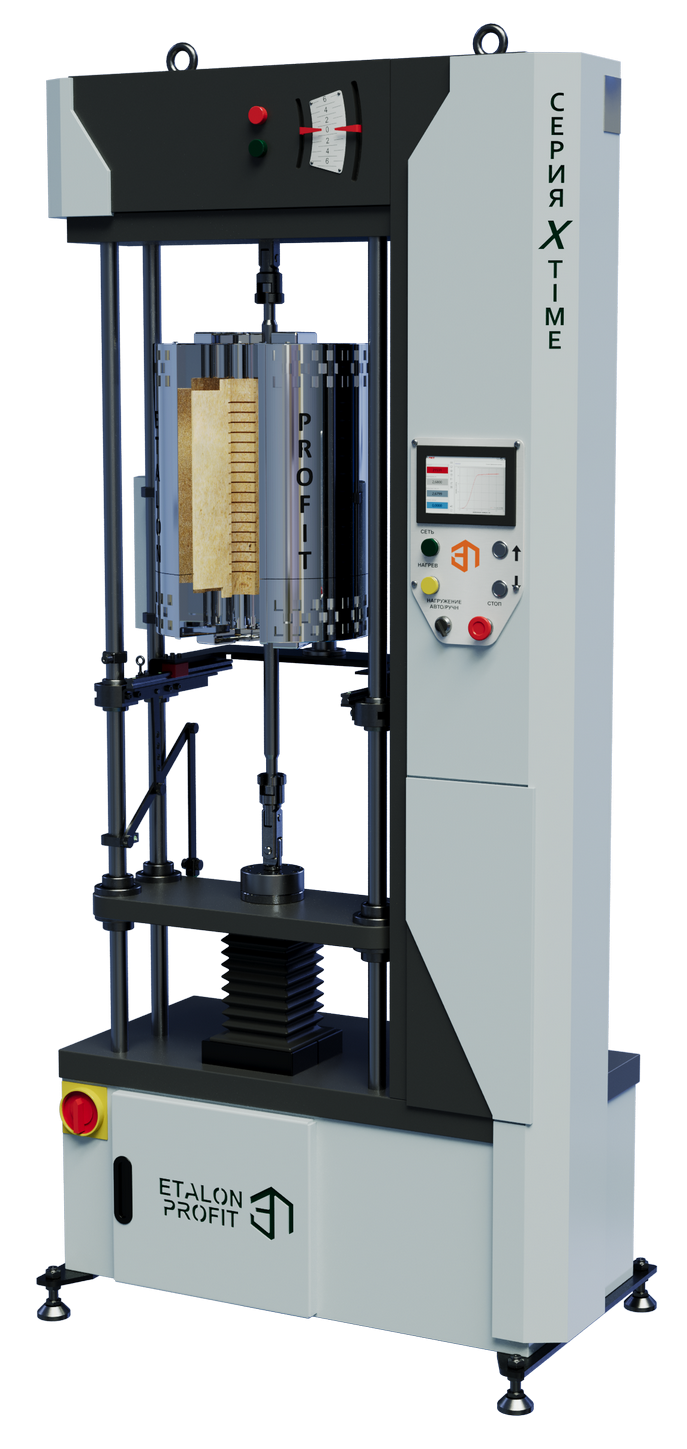

Машины X-TIME с рычажным нагружением для длительной прочности и ползучести

Описание

Машины X-TIME G/GF/P-B.X.Y.D предназначены для испытаний материалов на длительную прочность и ползучесть при растяжении под действием постоянной нагрузки, в том числе при повышенных и пониженных температурах.

Нагрузка на образец создаётся через рычажную систему с использованием нормированных грузов либо пружинного механизма — в зависимости от исполнения машины. Такая схема применяется в длительных испытаниях, где особенно важны стабильность заданной нагрузки и возможность продолжительной работы оборудования.

Машины соответствуют требованиям ГОСТ 28845-90 «Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования» и внесены в Государственный реестр средств измерений РФ, регистрационный № 96078-25.

ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ

В обозначении X-TIME A-B.X.Y.D:

A определяет способ нагружения, где G — грузовое рычажное, GF — грузовое рычажное с датчиком силы, P — пружинное рычажное с датчиком силы;
B указывает наличие дополнительного канала непосредственного грузового нагружения;
X — верхний предел измерений силы, кН;
Y — предел допускаемой относительной погрешности воспроизведения силы;
D — класс точности измерителя перемещений (деформаций) образца.

ТРИ ВАРИАНТА РЫЧАЖНОГО НАГРУЖЕНИЯ

Серия включает несколько вариантов исполнения:

X-TIME G — грузовое рычажное нагружение с использованием нормированных грузов;

X-TIME GF — грузовое рычажное нагружение с дополнительным контролем силы по датчику;

X-TIME P — пружинное рычажное нагружение с датчиком силы.

В зависимости от модификации машины различаются диапазоном воспроизведения силы, допускаемой погрешностью, системой температурных испытаний и классом точности измерения деформации. Для серии предусмотрены верхние пределы измерений силы до 100 кН.

КОНТРОЛЬ НАГРУЖЕНИЯ ПРИ ДЛИТЕЛЬНОМ ИСПЫТАНИИ

Положение рычажной системы контролируется электронными датчиками и механическим узлом. Световая индикация позволяет оператору контролировать состояние машины, наличие питания, достижение заданной температуры, положение рычажной системы и аварийные режимы. Машина оснащается микропроцессорной системой управления и пультом оператора. По требованию возможно применение источника бесперебойного питания для продолжения работы оборудования или выполнения аварийного разгружения при отключении электропитания. Для работы в дополнительном диапазоне нагрузок предусмотрена возможность применения отдельного канала непосредственного грузового нагружения.

ИСПЫТАНИЯ ПРИ ЗАДАННОЙ ТЕМПЕРАТУРЕ

Машины X-TIME могут комплектоваться системами температурных испытаний для проведения испытаний при повышенных или пониженных температурах. В зависимости от комплектации диапазон воспроизведения температуры может составлять от −100 до +1200 °C. Пределы допускаемой погрешности воспроизведения температуры составляют ±1 °C в диапазоне от −100 до +600 °C и ±1,8 °C в диапазоне свыше +600 до +1200 °C.

ИЗМЕРЕНИЕ ДЕФОРМАЦИИ ПРИ ПОЛЗУЧЕСТИ

Для определения деформации образца машина может комплектоваться экстензометрами для измерения ползучести. Это особенно важно при испытаниях по методикам, где требуется не только выдерживать образец под заданной нагрузкой, но и регистрировать изменение его длины во времени. Для X-TIME предусмотрены исполнения измерительной системы различных классов точности.

При испытаниях металлических образцов с резьбовыми головками, как правило, применяются захваты Р.ЗРГ, предназначенные для их фиксации при длительном растягивающем нагружении.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ X-TIME IT

Машина снабжается сенсорным пультом оператора с программным обеспечением X-TIME IT. Программная система используется для сопровождения длительного испытания, регистрации измерительных параметров, накопления данных и последующей обработки результатов.

МЕТОДЫ И СТАНДАРТЫ ИСПЫТАНИЙ

ГОСТ 10145-81 Металлы. Метод испытания на длительную прочность	ГОСТ 3248-81 Металлы. Метод испытания на ползучесть	ГОСТ 18197-2014 Пластмассы. Метод определения ползучести при растяжении
Определение времени до разрушения образцов из металлов при заданной силе и температуре	Определение предела и деформации ползучести образцов из металлов при заданной силе и температуре	Определение предела и деформации ползучести образцов из пластмасс при заданной силе и температуре

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины X-TIME A-B.X.Y.D
	X-TIME G.X.Y.D		X-TIME GF/P.X.Y.D	X-TIME B.X.Y.D
¹Нижний предел измерений силы, кН	0,5	1	0,00001	0,005
²Верхний предел измерений силы (параметр X), кН	10 / 20 / 30 / 50	100	10 / 20 / 30 / 50 / 100	0,5
Пределы допускаемой погрешности задания силы (параметр Y), %	±0.5 / ±1 / ±2
Режим работы	Растяжение
Количество зон для испытаний	1
³Диапазон воспроизведения температуры, °С	от -100 до +1200
³Пределы допускаемой погрешности воспроизведения температуры, °С	±1 в диапазоне от -100 до +600 ±1,8 в диапазоне от +600 до +1200
Линейная скорость перемещения подвижной траверсы, мм/мин	от 0,0025 до 250
⁴Диапазон измерений деформаций, мм	от 0,001 до 1000
⁴Пределы допускаемой погрешности измерений перемещений (параметр D), не более	Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88%
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН
Цена единицы наименьшего разряда при измерении температуры, ℃	0,1
⁵Габаритные размеры, мм, не более	Ширина 974 / Длина 580 / Высота 2156 (с опорами) Ширина 974 / Длина 580 / Высота 2096 (без опор)
⁶Масса, кг, не более	560
Параметры электросети	Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

¹По согласованию с Клиентом может быть изменен нижний предел воспроизведения силы. Нижний предел воспроизведения силы модификаций машин с датчиками силы зависит от номиналов установленных датчиков силы. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
²Верхний предел воспроизведения силы модификаций машин с грузовым нагружением может определяться набором грузов, входящих в комплект поставки машины. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
³Диапазон воспроизведения температуры зависит от установленной системы температурных испытаний. Значение диапазона воспроизведения температуры указывается в индивидуальных паспортах машин.
⁴Диапазон измерений деформации зависит от установленного измерителя перемещений (деформаций) (экстензометра). Значение диапазона измерений деформации, класса точности экстензометра указывается в индивидуальных паспортах машин.
⁵По согласованию с Клиентом габаритные размеры машин могут отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа.
⁶По согласованию с Клиентом масса машин может отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа. Масса машин указана без учета массы грузов.

Дополнительная информация

Комплект поставки

машина испытательная на длительную прочность и ползучесть Х-TIME утвержденной модификации;
комплект опор;
пульт оператора;
комплект технической и эксплуатационной документации;
копии сертификатов и свидетельств;
оригинал свидетельства о первичной поверке на машину;
оригинал свидетельства о первичной аттестации на систему температурных испытаний (по заказу).

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления и захваты для испытаний на длительную прочность и ползучесть;
дополнительные датчики силы;
подвеска для грузов;
дополнительные грузы;
экстензометры для измерений ползучести;
системы температурных испытаний;
программно-технический комплекс (ПТК) с программой;
источник бесперебойного питания;
дополнительные и запасные принадлежности;
фирменный стол Эталон-Профит;
офисный стул.
