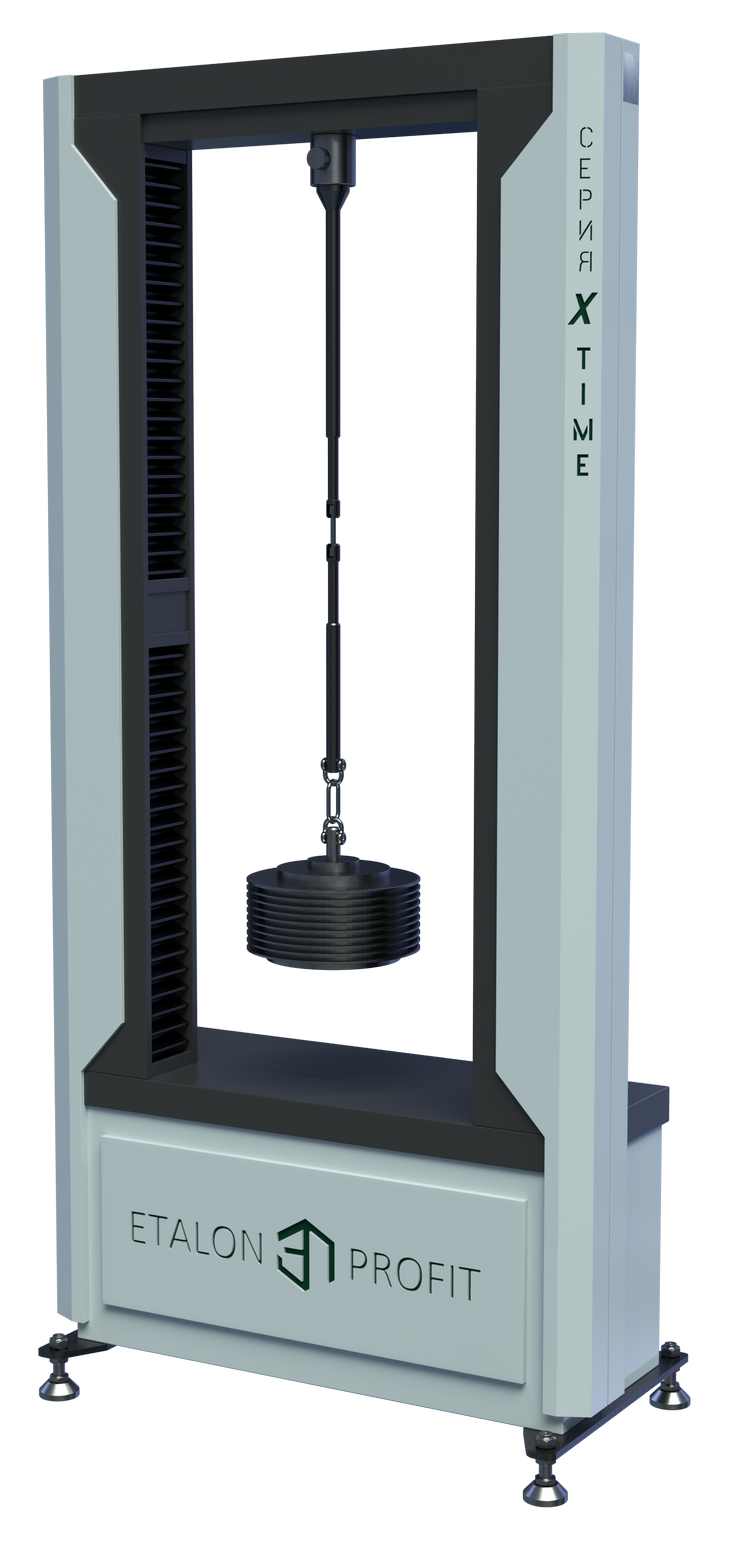

Машины на длительную прочность и ползучесть с прямым грузовым нагружением X-TIME N-B.X.Y.D

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 96078-25)

Гарантия: 12 месяцев

Испытательный стенд для статических температурных испытаний на длительную прочность

Машины X-TIME с прямым грузовым нагружением для длительной прочности

Описание

Машины X-TIME N-B.X.Y.D предназначены для испытаний материалов на длительную прочность и ползучесть при растяжении под действием постоянной нагрузки.

В этой модификации усилие передаётся на образец непосредственно от грузовой подвески и нормированных грузов, без рычажной системы и электромеханического привода. Такая схема особенно подходит для длительных испытаний при сравнительно небольших нагрузках, когда важны простота силовой цепи и стабильность заданной силы во времени.

ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ

В обозначении X-TIME A-B.X.Y.D:

A — способ нагружения; для данной серии N означает непосредственное грузовое нагружение;
B — дополнительный канал непосредственного грузового нагружения;
X — верхний предел измерений силы, кН;
Y — предел допускаемой относительной погрешности воспроизведения силы;
D — класс точности измерителя перемещений (деформаций) образца.

Для основных исполнений X-TIME N предусмотрены верхние пределы измерений силы 1, 2, 3 и 5 кН. Для дополнительного канала предусмотрен верхний предел 0,5 кН.

ПРЯМОЕ НАГРУЖЕНИЕ БЕЗ РЫЧАЖНОЙ СИСТЕМЫ

Главное отличие X-TIME N — непосредственная передача нагрузки от грузов на образец через подвеску. Такая конструкция позволяет формировать постоянную статическую нагрузку без промежуточного рычажного механизма и без сервопривода. В результате машина хорошо подходит для задач, где необходимо длительное удержание заданной силы при относительно небольших нагрузках. Режим работы машин этой серии — растяжение.

КОНТРОЛЬ И РАБОТА ПРИ ДЛИТЕЛЬНОМ ИСПЫТАНИИ

Конфигурация системы управления зависит от комплектации машины. При поставке X-TIME N с системой температурных испытаний машина может оснащаться микропроцессорной системой управления и пультом оператора для контроля температурного режима, состояния оборудования и аварийных состояний. При испытаниях без температурной камеры или печи машина может поставляться без отдельного пульта оператора и микропроцессорной системы управления. Для работы при малых нагрузках может использоваться дополнительный канал непосредственного грузового нагружения с верхним пределом 0,5 кН.

ТЕМПЕРАТУРНЫЕ ИСПЫТАНИЯ

X-TIME N может комплектоваться системами температурных испытаний для проведения испытаний при повышенных и пониженных температурах. В зависимости от комплектации диапазон воспроизведения температуры составляет от −100 до +1200 °C. Пределы допускаемой погрешности воспроизведения температуры составляют ±1 °C в диапазоне от −100 до +600 °C и ±1,8 °C в диапазоне свыше +600 до +1200 °C.

ИЗМЕРЕНИЕ ДЕФОРМАЦИИ И ОСНАСТКА

При необходимости машина комплектуется экстензометрами для измерения ползучести. Это позволяет регистрировать изменение длины образца во времени и определять деформационные характеристики при испытаниях на ползучесть. Для металлических образцов с резьбовыми головками целесообразно использовать захваты Р.ЗРГ, если они предусмотрены конкретной схемой испытаний.

ПРОГРАММА X-TIME IT И РЕГИСТРАЦИЯ РЕЗУЛЬТАТОВ

Машина может работать совместно с программно-техническим комплексом с программным обеспечением X-TIME IT для регистрации параметров длительного испытания, накопления данных и последующей обработки результатов.

ГОСТ, ГОСРЕЕСТР И ПОВЕРКА

Машины X-TIME N соответствуют требованиям ГОСТ 28845-90 «Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования» и внесены в Государственный реестр средств измерений РФ, регистрационный № 96078-25. Оборудование поставляется с первичной поверкой, а система температурных испытаний — с первичной аттестацией при соответствующей комплектации.

МЕТОДЫ И СПОСОБЫ ИСПЫТАНИЙ МАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ И ПОЛЗУЧЕСТЬ

ГОСТ 10145-81. Металлы. Метод испытания на длительную прочность	ГОСТ 3248-81. Металлы. Метод испытания на ползучесть	ГОСТ 18197-2014. Пластмассы. Метод определения ползучести при растяжении
Определение времени до разрушения образцов из металлов при заданной силе и температуре	Определение предела и деформации ползучести образцов из металлов при заданной силе и температуре	Определение предела и деформации ползучести образцов из пластмасс при заданной силе и температуре

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины X-TIME A-B.X.Y.D
	X-TIME N.X.Y.D	X-TIME B.X.Y.D
¹Нижний предел измерений силы, кН	0,01 / 0,02 / 0,03 / 0,05	0,005
²Верхний предел измерений силы (параметр X), кН	1 / 2 / 3 / 5	0,5
Пределы допускаемой погрешности задания силы (параметр Y), %	±0.5 / ±1 / ±2
Режим работы	Растяжение
Количество зон для испытаний	1
³Диапазон воспроизведения температуры, °С	от -100 до +1200
³Пределы допускаемой погрешности воспроизведения температуры, °С	±1 в диапазоне от -100 до +600 ±1,8 в диапазоне от +600 до +1200
⁴Диапазон измерений деформаций, мм	от 0,001 до 1000
⁴Пределы допускаемой погрешности измерений перемещений (параметр D), не более	Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88%
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении температуры, ℃	0,1
⁵Габаритные размеры, мм, не более	Ширина 964 / Длина 580 / Высота 2043 (с опорами и рым-болтом) Ширина 964 / Длина 580 / Высота 1937 (без опор и рым-болта)
⁶Масса, кг, не более	540
Параметры электросети	Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

¹По согласованию с Клиентом может быть изменен нижний предел воспроизведения силы. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
²Верхний предел воспроизведения силы может определяться набором грузов, входящих в комплект поставки машины. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
³Диапазон воспроизведения температуры зависит от установленной системы температурных испытаний. Значение диапазона воспроизведения температуры указывается в индивидуальных паспортах машин.
⁴Диапазон измерений деформации зависит от установленного измерителя перемещений (деформаций) (экстензометра). Значение диапазона измерений деформации, класса точности экстензометра указывается в индивидуальных паспортах машин.
⁵По согласованию с Клиентом габаритные размеры машин могут отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа.
⁶По согласованию с Клиентом масса машин может отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа. Масса машин указана без учета массы грузов.

Дополнительная информация

Комплект поставки

машина испытательная на длительную прочность и ползучесть Х-TIME утвержденной модификации;
комплект опор (за исключением машин от 150 до 300 кН);
пульт оператора;
комплект технической и эксплуатационной документации;
копии сертификатов и свидетельств;
оригинал свидетельства о первичной поверке на машину;
оригинал свидетельства о первичной аттестации на систему температурных испытаний (по заказу).

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления и захваты для испытаний на длительную прочность и ползучесть;
подвеска для грузов;
дополнительные грузы;
дополнительные датчики силы;
экстензометры для измерений ползучести;
системы температурных испытаний;
программно-технический комплекс (ПТК) с программой;
источник бесперебойного питания;
дополнительные и запасные принадлежности;
фирменный стол Эталон-Профит;
офисный стул.
