Испытательные машины на трение и износ серии ИИ 5018

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 12 месяцев

Прибор для проверки износостойкости материалов при трении

Необходимы для оценки трибологических свойств материалов, износостойкости и коэффициента трения

Описание

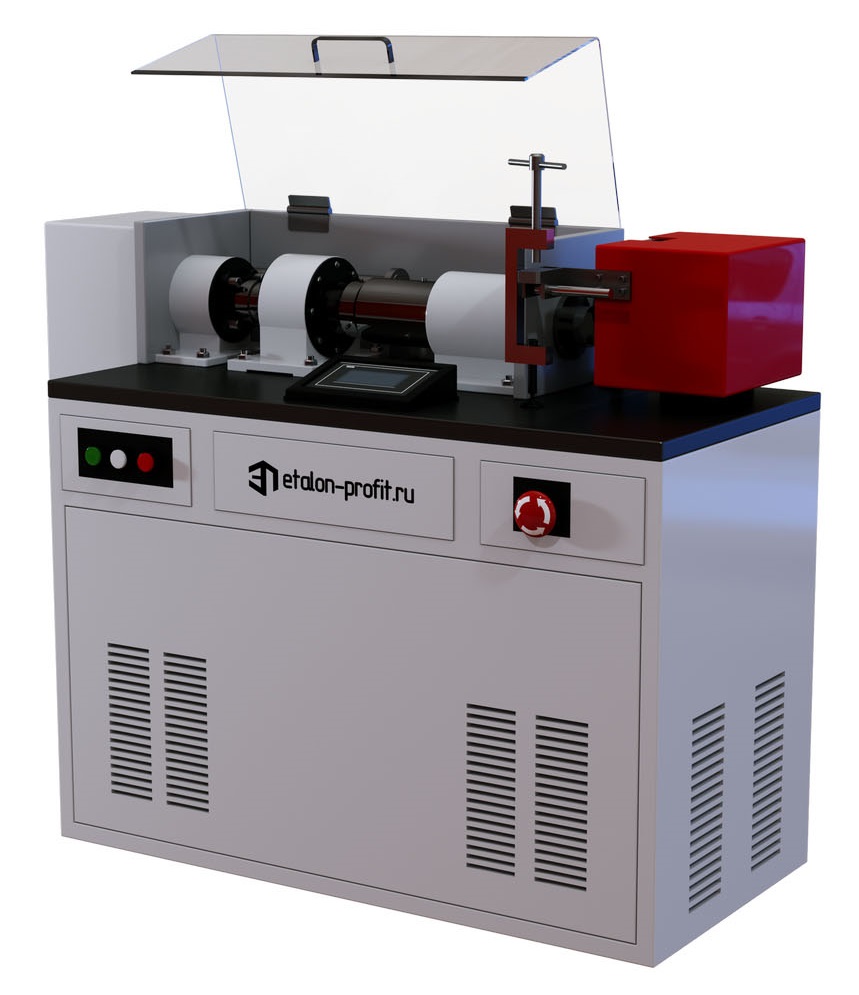

Испытательная машина ИИ-5018 предназначена для механических лабораторных испытаний металлов и сплавов, жестких конструкционных пластмасс, композитов, керамики на трение и износ. Машина трения ИИ-5018 применяется в лабораториях триботехнических центров и служит для абразивных испытаний смазочных, антифрикционных и фрикционных материалов. В ходе испытаний материалов определяется их способность сопротивляться истираемости. Образцы для испытаний представляют собой пару трения. Испытания пары трения проводят по определенной схеме нагружения в сухом состоянии или с использованием смазки (гидравлическое масло, моторное масло, трансмиссонное масло). Во втором случае применяют специальную защитную испытательную камеру. Трибометр ИИ-5018 реализует различные технологические схемы механических испытаний материалов за счет набора сменных приспособлений.

Схемы технологических испытаний трибометра:

диск – диск (при различных коэффициентах скольжения, при чистом качении, при одном неподвижном диске);

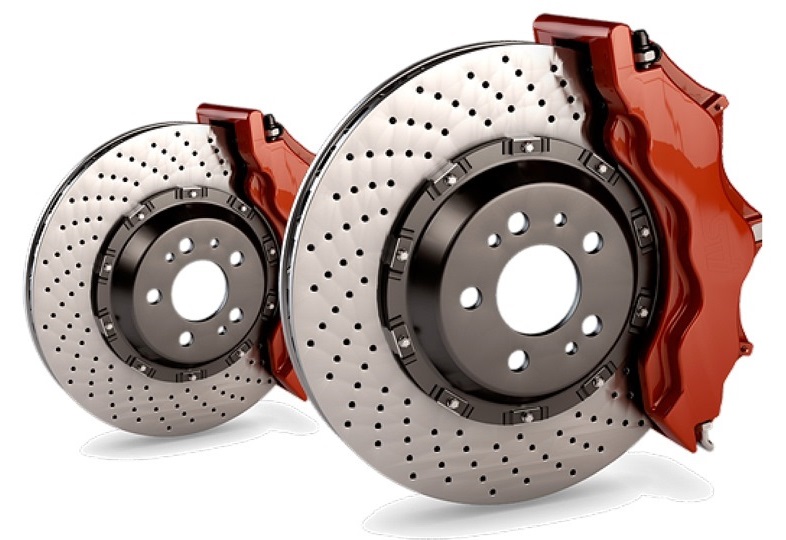

диск – колодка (моделирование тормозной пары);
вал – втулка.

Зачем проводят испытания на трение и износ?

Трение - это из важнейших факторов, снижающих срок службы деталей, механизмов, машин, сооружений. В результате фрикционного поверхностного сопротивления сопряженные элементы деформируются, а их эксплуатационные свойства ухудшаются. С целью определения особенностей взаимодействия конкретных деталей проводят испытания на трение и износ.

Машина трения ИИ-5018 - это электромеханическая испытательная установка, служащая для изучения внешнего трения образцов, определения их износостойкости и ресурса, прогнозирования поведения контактной пары в реальных условиях. Это позволяет определить надежность и срок службы механических сопряженных узлов в процессе эксплуатации. В том числе дает возможность подобрать оптимальное сочетание конструкционных материалов для производства деталей.

Конструкция и система управления машины трения ИИ-5018. Машина трения состоит из испытательной установки, включающей станину, электропривод, заднюю и переднюю стойки, механизм нагружения, каретку, датчики силы и момента, специальной камеры, защитных и декоративных ограждений, виброопор, микропроцессорной системы управления, электрических защитных и коммутирующих элементов. Задняя стойка состоит из корпуса и сменного шпинделя. Передняя стойка смонтирована в сварном корпусе и служит для передачи движения на образцы. Механизм нагружения служит для регулирования силы прижима образцов. Каретка используется для испытаний по схемам диск-диск, диск-колодка, диск-неподвижный диск. Испытательная камера позволяет проводить испытания образцов в жидкой среде или при повышенных нагрузках. Система управления испытательной установки трения состоит из контроллеров и пульта оператора. Обеспечивает нормальную работу машины в заданных технологических режимах, защиту машины от перегрузок по силе и моменту, фиксирует данные и параметры по окончании испытаний. Может содержать дополнительный канал термоуправления для измерений температуры в зоне контакта испытываемой пары трения.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений нагрузок, Н (кгс)	От 50 до 5000 (от 5 до 500)
Диапазон измерений момента трения, Нм	От 0,5 до 20
Диапазон измерений частоты вращения образца, об/мин	От 0,1 до 2000
Пределы допускаемой погрешности измерений момента трения, %	±1
Пределы допускаемой погрешности измерений нагрузки на образце, %	±1
Пределы допускаемой относительной погрешности измерений частоты вращения образца, %	±1
Испытательная среда	масло / вода / суспензии / абразивные жидкости
Схемы испытаний	диск-диск / диск-колодка / вал-втулка
Общая потребляемая мощность, кВт, не более	4,6
Габаритные размеры, мм, не более	Ширина 1120 / Длина 720 / Высота 1300
Масса машины, кг, не более	560
Параметры электросети	Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

Дополнительная информация

Комплект поставки

машина для испытаний на трение и износ;
виброопоры;
оснастка для испытаний по схемам диск-диск, диск-колодка, диск-неподвижный диск;
пульт оператора и программное обеспечение для испытаний;
комплект технической и эксплуатационной документации;
оригинал свидетельства о калибровке.

Сервисные услуги

доставка испытательной машины трения до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

дополнительные датчики момента;
дополнительные датчики силы;
камера для испытаний в жидкой среде;
дополнительная испытательная оснастка;
запасные принадлежности и комплектующие;
фирменный стол Эталон-Профит;
офисный стул.
