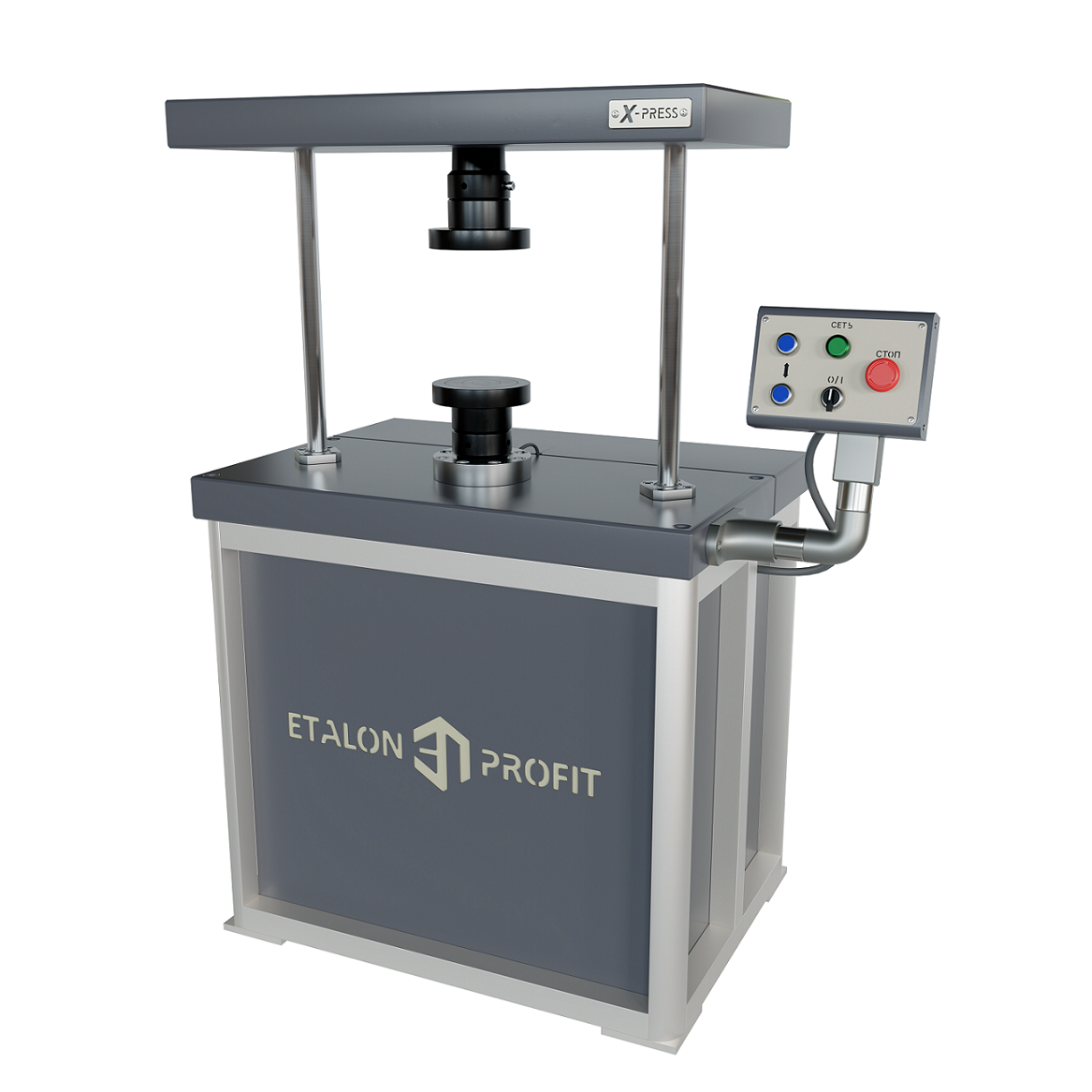

Прессы испытательные электромеханические X-PRESS 2/5/10/20/50/100/200/300/500/600

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да

Гарантия: 12 месяцев

Автоматический испытательный пресс для проверки предельной прочности образцов

Испытательные прессы для проверки прочности строительных и прочих материалов и контроля качества

Описание

Испытательные прессы серии X-PRESS от ООО «Эталон-Профит» – это надежные и универсальные инструменты для оценки механических свойств материалов и изделий. В границах технических возможностей используются для решения различных производственных технологических задач. Прессы позволяют проводить широкий спектр испытаний: разрушающий контроль, оценка влияния нагрузки и деформации, произвольные испытания по установленной программе, оценка долговечности при циклировании – нагружение и разгружение. Мы предлагаем широкий диапазон нагрузок от 5 до 600 кН.

Обозначение прессов:

Прессы испытательные электромеханические X-PRESS X.Y.U, УХЛ 4.2, ТУ 26.51.62-012-06941442-25.
- параметр X-PRESS – аббревиатура;
- параметр X – наибольший предел измерений силы, кН;
- параметр Y – категория точности при измерении силы (0,36, 0,5, 1, 2);
- параметр U – категория точности при измерении перемещений опорной плиты (0,1; 0,5; 1) («0» - указывается при отсутствии измерителя).

Сфера применения. Электромеханические прессы X-PRESS – это ваш надежный партнер в испытаниях самых разных материалов. Применяются во многих отраслях промышленности – автомобильной, авиакосмической, деревоперерабатывающей, химической, нефтегазовой, текстильной, пищевой, в строительстве, лабораториях НИИ, в университетах и учебных заведениях.

Класс материала	Вид материала (изделия)
Природные материалы	Древесина, керамика, стекло
Полимеры	Пластики, резина, композиты
Металлы	Стали, сплавы, цветные металлы
Текстиль	Тканые и нетканые материалы
Готовые изделия	Коробки, трубы, пружины, обувь, элементы автомобильной промышленности (сиденья, подголовники) и многое другое

Принцип работы. В основе работы пресса лежит принцип контролируемой деформации образца. Мощный сервопривод обеспечивает точное и плавное приложение нагрузки, в то время как высокоточные датчики силы и перемещения непрерывно регистрируют изменения, формируя полную картину поведения материала под нагрузкой.

ПРЕИМУЩЕСТВА ПРЕССОВ

Адаптивность.Различные модификации по высоте рабочего пространства позволяют адаптировать пресс под задачи любой сложности.
Интеллектуальное управление. Быстродействующая микропроцессорная система управления и современный программно-технический комплекс (ПТК) обеспечивают автоматизацию процесса испытаний, сбор и анализ данных.
Безопасность и удобство. Интуитивно понятная светодиодная индикация режимов работы (ожидание, испытание, авария) гарантирует безопасность оператора и упрощает процесс работы с прессом.
Надежность и долговечность. Прессы соответствуют стандартам качества ГОСТ, утверждены в установленном порядке в Госреестре.
Эстетика и функциональность. Современный дизайн и эргономичная конструкция делают работу с прессом не только эффективной, но и приятной.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ ЭЛЕКТРОМЕХАНИЧЕСКИХ ПРЕССОВ X-PRESS

Пресс включает системы деформирования образца, электропривода и автоматики, измерений силы, перемещения и деформации испытываемого образца (по заказу), ПТК. Состоит из испытательной силовой рамы, включающей подвижные траверсы, неподвижную опорную плиту, систему электропривода, шарико-винтовые пары, направляющие колонны, защитные декоративные ограждения, кабель-каналы, плиты сжатия, рым-болты, устройство контроля крайних положений, опоры.

Приводная система электропривода состоит из электродвигателя, блока управления, редуктора, муфты, подшипникового узла.

Система датчиков включает в базовом варианте датчик силоизмерительный (соответствующий номиналу выбранной модификации пресса), датчик перемещения подвижной траверсы, датчики конечных положений. В расширенном варианте пресс может комплектоваться дополнительными датчиками силы (ниже номинала выбранной модификации пресса), механическими или автоматическими устройствами измерений деформации.

Система управления состоит из коммутационной и защитной аппаратуры, мобильного пульта (по заказу), контроллеров, ПТК на базе ЭВМ или планшета с предустановленным управляющим программным обеспечением.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации пресса X-PRESS X.Y.U
Номинальная нагрузка, кН	5	10	20	50	100	200	300	500	600
*Нижний предел измерений силы, кН	0,00001
Верхний предел измерений силы, кН	5	10	20	50	100	200	300	500	600
Пределы допускаемой погрешности измерений силы (параметр Y), %	±0,36 / ±0,5 / ±1 / ±2
Режим работы	Сжатие
Количество зон для испытаний	1
Диаметр опорных плит, мм	160
**Диапазон измерений перемещений опорной плиты, мм	от 0,0001 до 2000
***Пределы допускаемой погрешности измерений перемещений опорной плиты, не более	В диапазоне от 0 до 10 мм вкл., мм: ±0,01 / ±0,05 / ±0,1 В диапазоне свыше 10 мм до ВПИ, %: ±0,1 / ±0,5 / ±1
***Диапазон задания линейных скоростей перемещения опорной плиты, мм/мин	от 0,0005 до 2000
Цена единицы наименьшего разряда при измерении перемещения, деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН
Высота рабочего пространства, без оснастки и датчиков силы, мм, не менее	250
Ширина рабочего пространства, мм, не менее	200
Общая потребляемая мощность, кВт, не более	1,5			4,5		7,5		11
Масса, кг, не более	450			600		2000
Габаритные размеры, мм, не более	Ширина 1000 / Длина 1200 / Высота 2000					Ширина 1200 / Длина 1400 / Высота 2600
Параметры электросети	Напряжение: 230 В ±10%, Частота: 50 Гц ±1 Гц				Напряжение: 400 В ±10%, Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +15 до +35 °С Относительная влажность воздуха от 10 до 90 %

*Минимально возможное значение нижнего предела измерений силы зависит от количества установленных датчиков силы.
**Минимально и максимально возможные значения нижнего и верхнего пределов измерений перемещений опорной плиты. Конкретные значения указываются в индивидуальных паспортах на прессы.
***Значения точности измерений перемещений опорной плиты указываются в индивидуальных паспортах на прессы.
****Минимально и максимально возможные значения нижнего и верхнего пределов задания линейной скорости перемещения опорной плиты указываются в индивидуальных паспортах на прессы.

Дополнительная информация

Комплект поставки

пресс испытательный;
комплект опорных столов сжатия;
комплект опор;
набор кабелей связи;
программно-технический комплекс для управления и обработки данных;
комплект технической и эксплуатационной документации;
оригинал свидетельства о первичной поверке.

Сервисные услуги

доставка пресса до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления для испытаний материалов;
устройства измерений перемещений (деформаций), экстензометры;
дополнительные датчики силы;
вспомогательное техническое оборудование;
фирменный стол Эталон-Профит;
офисный стул.
