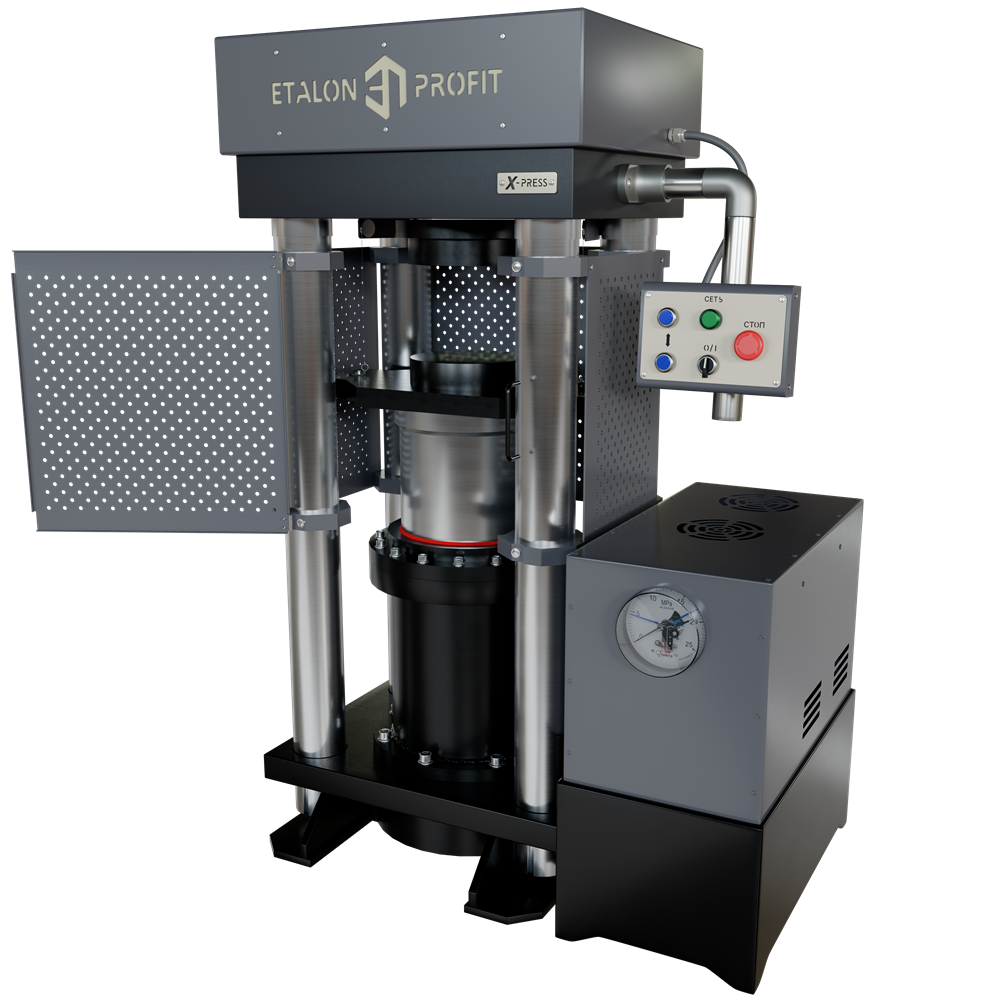

Прессы испытательные гидравлические X-PRESS 200/300/500/600/1000/1500/2000/3000

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да

Гарантия: 12 месяцев

Промышленный и лабораторный гидравлический пресс

Профессиональные прессы для проведения механических испытаний образцов на сжатие и изгиб

Описание

Гидравлические испытательные прессы – это высокоточные и мощные системы, предназначенные для совокупной оценки механических характеристик материалов и конструкций. Используя плавность и контролируемость гидравлического привода, прессы обеспечивают реализациюразличных статических испытаний – до разрушения, заданной силы, перемещения, деформации.Возможности пресса включают в себя определение прочности, деформационных свойств, а также проведение испытаний по индивидуальным программам, имитирующим реальные условия эксплуатации. Пресс X-PRESS гарантирует стабильность и точность результатов благодаря прецизионной системе управления и датчикам обратной связи. Доступен широкий диапазон усилий – от 200 до 3000 кН, позволяющий адаптировать оборудование под конкретные производственные задачи.

Обозначение прессов:

Прессы испытательные гидравлические X-PRESS X.Y.U, УХЛ 4.2, ТУ 26.51.62-013-06941442-25.
- параметр X-PRESS – аббревиатура;
- параметр X – наибольший предел измерений силы, кН;
- параметр Y – категория точности при измерении силы (0,36, 0,5, 1, 2);
- параметр U – категория точности при измерении перемещений опорной плиты (0,5; 1) («0» - указывается при отсутствии измерителя).

Сфера применения. Гидравлические прессы серии X-PRESS – это передовое решение для всестороннего анализа свойств материалов. Они находят применение в критически важных отраслях – от автомобилестроения и аэрокосмической промышленности до деревообработки, химической, нефтегазовой, текстильной и пищевой индустрии. Незаменимы в строительстве, научно-исследовательских институтах, университетах и учебных центрах, обеспечивая высокую точность и надежность испытаний.

Принцип работы.Принцип действия прессов заключается в приложении силы к испытываемому образцу при перемещении гидроцилиндра с заданной скоростью, и одновременного измерения величины сигналов, поступающих от датчиков силы, перемещения и деформации.

ПРЕИМУЩЕСТВА ПРЕССОВ

Регулируемая высота рабочего поля обеспечивает оптимальную настройку пресса и универсальность применения для решения испытательных задач любой конфигурации и сложности.
Высокоскоростная микропроцессорная система и современный продвинутый программно-аппаратный комплекс (ПК + программное обеспечение) автоматизируют цикл испытаний, осуществляя сбор и детальный анализ данных.
Четкая светодиодная индикация режимов (готовность, тестирование, нештатная ситуация) повышает безопасность оператора и оптимизирует взаимодействие с оборудованием.
Гидравлические прессы X-PRESS внесены в Государственный реестр, что подтверждает их надежность и соответствие требованиям.
Эргономичная конструкция и стильный дизайн обеспечивают не только высокую производительность, но и комфорт в процессе эксплуатации.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ ГИДРАВЛИЧЕСКИХ ПРЕССОВ X-PRESS

Конструктивно пресс состоит из сварного основания, станины, гидроцилиндра поршневого типа, цилиндрических колонн, верхней опорной плиты, нижней и верхней плит сжатия, рым-болтов, гидростанции, декоративных ограждений, защитной дверцы, систем датчиков и автоматики. В стальном корпусе, закрытом сверху нажимной втулкой, находится поршень. Поршень уплотняется манжетой и грязесъемником. Через крепежный фланец на поршень установлена нижняя плита сжатия. При подключении маслопровода к присоединительному фланцу давление масла, создаваемое гидростанцией в гидроцилиндре, выталкивает поршень, создавая усилие нагружения.

Гидростанция состоит из гидробака для масла, пробки для слива масла, уровневого щупа, гидропривода и гидравлической панели управления, крана ручной разгрузки, манометра с электроконтактной группой, датчика давления, защитных ограждений.

Система датчиков включает в базовом варианте электронный датчик давления или силоизмерительный датчик (соответствующий номиналу выбранной модификации пресса), концевой датчик. В расширенном исполнении пресс может комплектоваться дополнительными датчиками силы (ниже номинала выбранной модификации пресса), датчиком перемещения гидроцилиндра, устройствами измерений деформации (механические, автоматические, оптические).

Система автоматики и обработки результатов испытаний состоит из кнопочного поста оператора, мобильного пульта (по заказу), коммутационной и защитной аппаратуры, контроллеров, управляющего комплекса на базе ЭВМ и программы ProfIT.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации пресса X-PRESS X.Y.U
Номинальная нагрузка, кН	200	300	500	600	1000	1500	2000	3000
*Нижний предел измерений силы, кН	0,00001
Верхний предел измерений силы, кН	200	300	500	600	1000	1500	2000	3000
Пределы допускаемой погрешности измерений силы (параметр Y), %	±0,36 / ±0,5 / ±1 / ±2
Режим работы	Сжатие
Количество зон для испытаний	1
Диаметр опорных плит, мм	250
**Диапазон измерений перемещений опорной плиты, мм	от 0,0001 до 2000
***Пределы допускаемой погрешности измерений перемещений опорной плиты, не более	В диапазоне от 0 до 10 мм вкл., мм: ±0,05 / ±0,1 В диапазоне свыше 10 мм до ВПИ, %: ±0,5 / ±1

***Диапазон задания линейных скоростей перемещения опорной плиты, мм/мин	от 0,0005 до 2000
Цена единицы наименьшего разряда при измерении перемещения, деформации, мм	0,001

Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН 10 для датчика силы от 1000 до 10000 кН
Высота рабочего пространства, без оснастки и датчиков силы, мм, не менее	250
Ширина рабочего пространства, мм, не менее	200
Общая потребляемая мощность, кВт, не более	7,5		11
Масса, кг, не более	2000
Габаритные размеры, мм, не более	Ширина 1200/ Длина 1400 /Высота 2600
Параметры электросети	Напряжение: 400 В ±10%, Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +15 до +35 °С Относительная влажность воздуха от 10 до 90 %

*Минимально возможное значение нижнего предела измерений силы зависит от количества установленных датчиков силы.
**Минимально и максимально возможные значения нижнего и верхнего пределов измерений перемещений опорной плиты. Конкретные значения указываются в индивидуальных паспортах на прессы.
***Значения точности измерений перемещений опорной плиты указываются в индивидуальных паспортах на прессы.
****Минимально и максимально возможные значения нижнего и верхнего пределов задания линейной скорости перемещения опорной плиты указываются в индивидуальных паспортах на прессы.

Дополнительная информация

Комплект поставки

• пресс испытательный;
• защитные ограждения;
• гидравлическая станция;
• гидравлическое масло;
• комплект опорных столов сжатия;
• манометр и датчик давления (датчик силы);
• набор кабелей связи;
• программно-технический комплекс для управления и обработки данных;
• комплект технической и эксплуатационной документации;
• оригинал свидетельства о первичной поверке.

Сервисные услуги

• доставка пресса до Клиента;
• проведение пуско-наладочных работ;
• обучение и инструктаж персонала Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение запасными комплектующими;
• модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

• приспособления для испытаний материалов;
• устройства измерений перемещений (деформаций), экстензометры;
• дополнительные датчики силы;
• вспомогательное техническое оборудование;
• фирменный стол Эталон-Профит;
• офисный стул.
