Прибор для определения температурного предела хрупкости резины при изгибе 2046 ПХ-1
Описание
Испытательный прибор 2046 ПХ-1 предназначен для испытаний резины на хрупкость при изгибе по ГОСТ 7912-74. Сущность испытаний заключается в определении температурного предела хрупкости резины при чистом изгибе. В данном случае температурный предел хрупкости резины - это самая низкая температура, при которой испытываемый образец не разрушается. При этом определяемый температурный предел хрупкости может быть и ниже предельной отрицательной температуры работы резиновых изделий.
| Параметры образцов для испытаний |

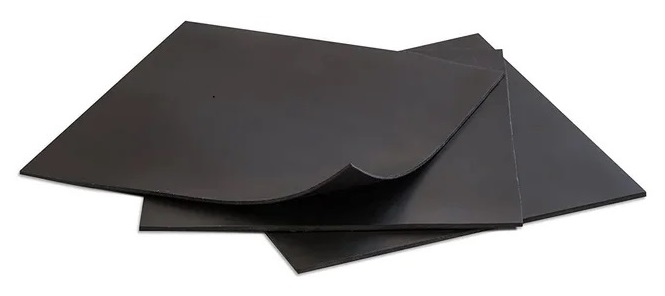

| Образцы из резины в виде полосок шириной (6±0,5) мм, длиной от 25 до 45 мм, толщиной (2±0,2) мм. Вырубаются образцы с помощью штанцевого ножа из резиновых пластин на ручном или электромеханическом прессе. Образцы вырубают так, чтобы направление их продольной оси совпадало с направлением вальцевания. При каждой температуре должно быть испытано на изгиб не менее 4 образцов. |
Конструктивно испытательный прибор 2046 ПХ-1 состоит из захватов для консольного закрепления образцов, ударного механизма для изгиба, криокамеры для охлаждения образцов, пульта управления. Ударный механизм или просто ударник представляет собой пуансон. Пуансон перемещается вертикально и служит для совершения удара по образцу с заданной скоростью. Криокамера заполнена жидкой средой (согласно ГОСТ - это спирт этиловый технический или спирт этиловый ректификованный технический). В качестве хладагента может применяться двуокись углерода твердая или жидкая, азот. В приборе 2046 ПХ-1 охлаждение криокамеры и образцов осуществляется с помощью прямой подачи азота из сосуда Дьюара через электромагнитный клапан по азотопроводу. Динамика и скорость охлаждения криокамеры настраивается в пульте управления с помощью параметров регулятора. Для обеспечения плавного и равномерного охлаждения жидкости в криокамере предусмотрено перемешивающее устройство (мешалка).
Важно помнить, что чем интенсивней подача азота, тем динамичней происходит процесс охлаждения и тем больше расход жидкого азота!
|
Процесс испытаний резины на хрупкость при изгибе. Цель испытаний - определить минимальную отрицательную температуру, при которой не происходит разрушение образцов резины. Температурный предел хрупкости резины при этом должен быти ниже температуры, указанной в нормативно-технической документации на резину. Охлаждают криокамеру до заданной температуры. Закрепляют в захватах испытываемые образцы резины (всего 4 шт.) и погружают в криокамеру. Образцы выдерживают в течение (3±0,5) минут с момента стабилизации заданной температуры. По истечение выдержки времени производят испытания резины на изгиб с помощью ударника. Критерии разрушения образцов: разделение образцов на части, появление трещин, расщепления или выкрашивания. При отсутствии признаков разрушения каждый образец изгибают вручную на угол 90о в том направлении, в котором происходило деформирование образца в криокамере. При обнаружении дефектов или признаков разрушения образцы считаются разрушенными. При разрушении хотя бы одного образца вся партия образцов считается разрушенной. |
Характеристики
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Скорость движения пуансона в динамическом режиме, м/с | 2,0±0,2 |
| Диапазон рабочих температур в криокамере, оС | От -70 до 0 |
| Время охлаждения до минимальной температуры, мин, не более | 60 |
| Допускаемая погрешность регулирования температуры в криокамере, °С, не более | ±1 |
| Максимальное количество одновременно испытываемых образцов | 4 |
| Радиус пуансона, мм | 1,6±0,1 |
| Расстояние от вертикальной плоскости зажима до вертикальной плоскости пуансона, мм | 6,4±0,3 |
| Жидкость среды криокамеры |
Этиловый спирт |
| Хладагент |
Азот |
| Объем криокамеры, л |
3 |
| Габаритные размеры прибора, мм, не более | Ширина 400 / Длина 550 / Высота 600 |
| Габаритные размеры пульта управления, мм, не более | Ширина 500 / Длина 300 / Высота 250 |
| Габаритные размеры системы охлаждения, мм, не более | Диаметр 460 / Высота 800 |
| Масса прибора, кг, не более | 35 |
| Масса пульта управления, кг, не более | 10 |
| *Масса сосуда Дьюара с установленным электромагнитным клапаном, кг, не более | 25 |
| Потребляемая мощность, кВт, не более | 0,5 |
| Параметры электросети |
Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
*Для незаполненного сосуда Дьюара емкостью 16 л
Дополнительная информация
Комплект поставки
- прибор 2046 ПХ-1 (механизм нагружения - ударник, захваты для фиксации образцов, криокамера);
- опоры;
- этиловый спирт;
- пульт управления (контроллеры, защитные и коммутационные электрические аппараты, панель оператора);
- система охлаждения (сосуд Дьюара, электромагнитный клапан, азотопровод, датчик температуры);
- комплект технической и эксплуатационной документации;
- оригинал аттестата о первичной аттестации.
Сервисные услуги
- доставка прибора до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
Дополнительная комплектация (по согласованию с Заказчиком)
- программно-технический комплекс (ПТК) со специальным программным обеспечением;
- запасные принадлежности и комплектующие;
- фирменный стол Эталон-Профит;
- офисный стул.
Прибор для определения хрупкости резины при испытаниях на ударный изгиб по ГОСТ 7912-74 от Производителя! Испытательные установки 2046 ПХ-1 на температурную хрупкость в наличии и под заказ!
