Машины для испытаний проволоки малых диаметров на скручивание серии ИХ 5133

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 12 месяцев

Прибор настольный для испытаний на кручение

Определение предела прочности проволоки при циклическом скручивании

Описание

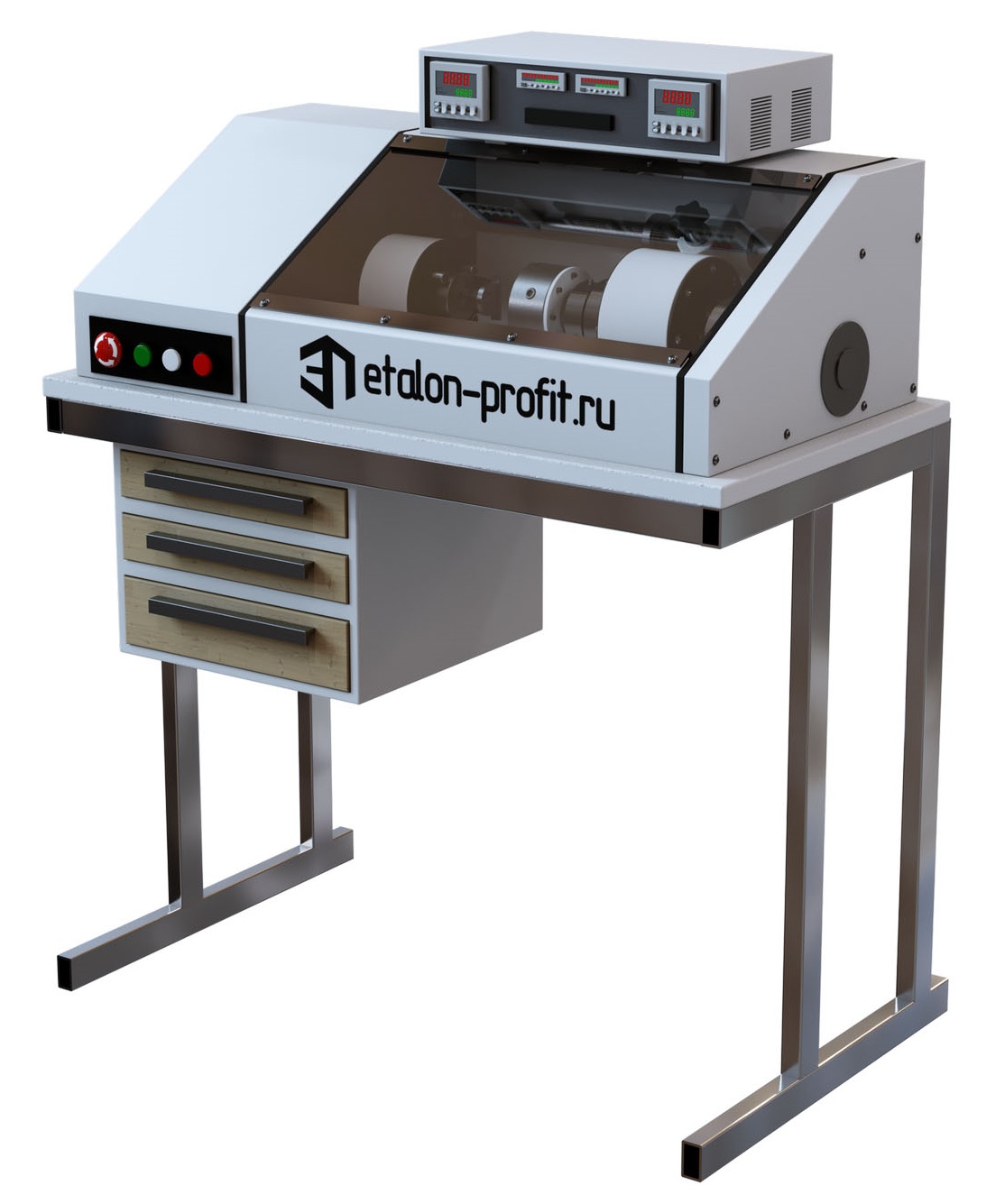

Электромеханические настольные машины ИХ 5133 относятся к категории испытательного оборудования. Служат для проведения механических испытаний материалов на скручивание до разрушения образца или требуемого числа скручиваний с последующим визуальным анализом появления надломов, трещин, изменений цвета. В частности, машины кручения ИХ 5133 используются для испытаний металлической проволоки диаметром до 1,5 мм на скручивание при нормальной температуре по требованиям методики ГОСТ 1545-80.

Машины кручения ИХ 5133 являются электромеханическими, имеют настольное исполнение, устанавливаются на опоры.

Что такое кручение?

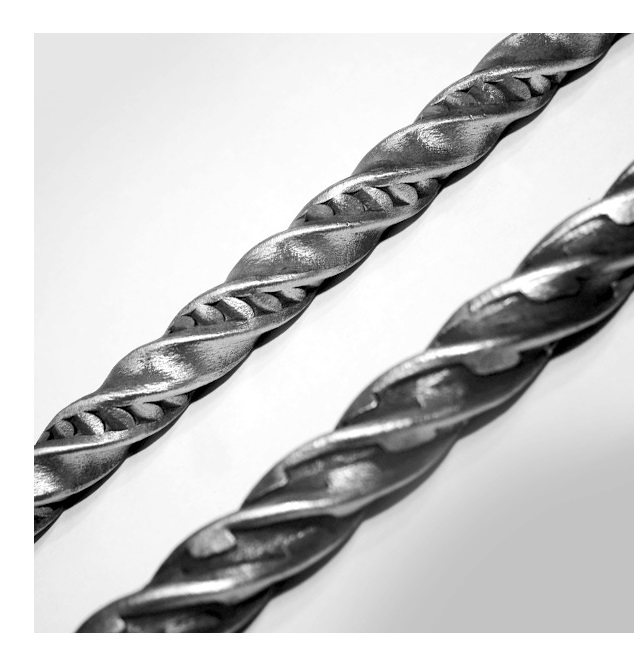

Кручение - это деформация стержня (в нашем случае, испытываемого образца проволоки из черных и цветных металлов и их сплавов), находящегося под действием двух противоположно направленных моментов, приложенных к его концам.

Кручение - широко распространённый вид деформации. Например, рукоятка отвёртки, передающая вращающий момент от руки к винту; растяжение цилиндрической пружины; объекты, передающие вращающий момент от двигателя к машине: карданный вал, винт парохода.

Области применения машин для испытаний на скручивание:

лаборатории предприятий промышленных секторов машиностроения, станкостроения, металлургии;
лаборатории метрологических центров, центров сертификации и испытаний;
испытательные лаборатории НИИ, ВУЗов, колледжей;
лаборатории медицинских учреждений.

Благодаря существованию машин для реализации механических испытаний на скручивание производители товарной продукции и исследователи механических свойств материалов могут имитировать реальные условия их работы, проверять качество материалов и изменять технологию производства.

Возможности машин кручения ИХ 5133:

проведение механических скручивающих испытаний проволоки до разрушения, с последующим раскручиванием до разрушения, с последующим раскручиванием до заданного количества скручиваний, до заданного количества скручиваний;
наличие быстродействующей микропроцессорной системы управления, пульта оператора со специальным программным обеспечением для управления машиной и испытаниями.

Особенности машин кручения ИХ 5133:

Машины кручения ИХ 5133 обеспечивают продольное перемещение каретки с одним захватом в сторону укорочения или удлинения образца и угловое вращение другого захвата без продольного перемещения. Захват, имеющий только продольное перемещение по оси, оснащен приспособлением для силового натяжения испытываемого образца (силовой натяжитель). Захваты (патроны) машины надежно фиксируют испытываемый образец, обеспечивая его постоянное удержание в процессе испытаний. Вкладыши захватов имеют высокую твердость. В отдельных случаях выполняются с насечкой для лучшей фиксации испытываемого образца, не вызывающей разрушение образцов в захватах машины.

Характеристики

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон диаметров испытываемых образцов, мм	от 0,2 до 1,5
Диапазон задания силы натяжения образца, Н	от 1 до 80
Пределы допускаемой погрешности задания силы натяжения образца, %	±4
Расстояние между захватами, мм	от 50 до 200
Частота вращение захвата, об/мин	180 - для диаметров образца от 0,2 до 1 мм 60 - для диаметров образца от 1 до 1,5 мм
Продольное перемещение каретки с захватом, мм, не менее	В сторону укорочения образца - 20 мм В сторону удлинения образца - 10 мм
Потребляемая мощность, кВт, не более	0,4
Габаритные размеры, мм, не более	Длина 920 / Ширина 480 / Высота 500
Масса, кг, не более	100
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

Дополнительная информация

Комплект поставки

машина испытательная кручения;
опоры;
пульт оператора и программное обеспечение для испытаний;
комплект технической и эксплуатационной документации;
оригинал свидетельства о калибровке.

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

патроны для фиксации образцов;
дополнительные датчики силы;
запасные принадлежности и комплектующие;
фирменный стол Эталон-Профит;
офисный стул.
