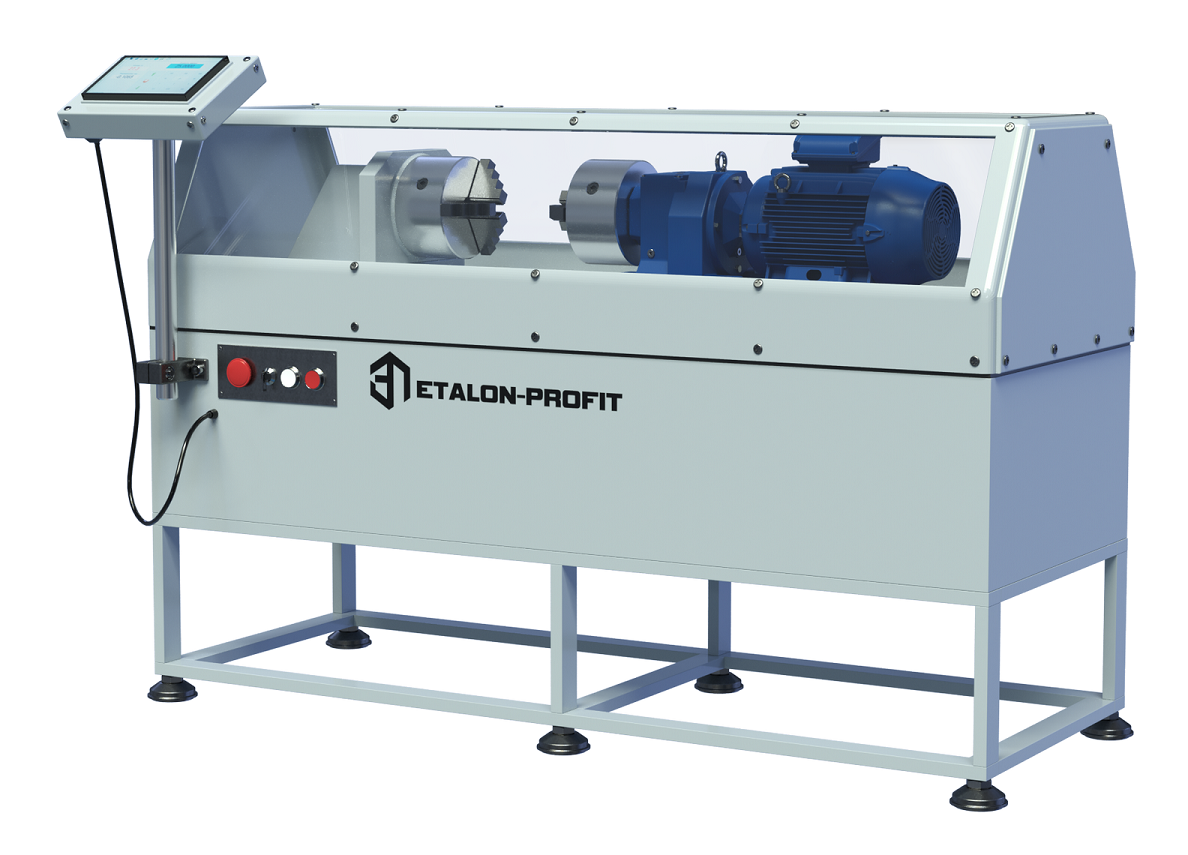

Машина МСК 500-20 для испытаний проволоки и катанки на скручивание

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 12 месяцев

Установка для торсионных испытаний проволоки

Для испытаний проволоки и катанки больших диаметров на кручение

Описание

Машина МСК 500-20 предназначена для испытаний металлической проволоки и катанки больших диаметров на скручивание.

Модель рассчитана на образцы диаметром 7–20 мм и относится к оборудованию для испытаний крупной проволоки и катанки. Для проволоки диаметром до 10 мм испытания могут проводиться по ГОСТ 1545-80. При испытаниях медной катанки применяются требования ГОСТ Р 53803-2025 и технической документации на конкретный материал. Для испытаний проволоки и катанки меньших диаметров применяется машина ИХ 5092.

МСК 500-20 имеет электромеханический привод, напольное исполнение, систему осевого натяжения и программное управление испытанием.

Машина позволяет проводить испытания:

на скручивание до разрушения;
до заданного количества скручиваний;
с переменой направления вращения;
со скручиванием и последующим раскручиванием;
методом двойного скручивания двух рядом установленных образцов.

ИСПЫТАНИЕ ПРОВОЛОКИ И КАТАНКИ БОЛЬШИХ ДИАМЕТРОВ

Образец закрепляют между двумя соосными захватами. Один захват вращает его вокруг продольной оси, второй перемещается вдоль оси образца и обеспечивает требуемое натяжение. За одно скручивание принимается один полный оборот активного захвата.

Испытание продолжают до разрушения образца либо до достижения заданного количества скручиваний. В зависимости от применяемой методики могут использоваться изменение направления вращения, последующее раскручивание или двойное скручивание.

Результаты применяют для оценки способности проволоки и катанки выдерживать пластическую деформацию при скручивании и контроля соответствия требованиям нормативной или технической документации.

ОБРАЗЦЫ, ЗАХВАТЫ И ОСЕВОЕ НАТЯЖЕНИЕ

МСК 500-20 предназначена для образцов диаметром от 7 до 20 мм. Расстояние между захватами регулируется в диапазоне 50–350 мм.

Захваты обеспечивают фиксацию проволоки или катанки без проворачивания в процессе испытания. Один из них установлен на продольно перемещающейся каретке, позволяющей компенсировать изменение длины образца при скручивании.

Диапазон задания силы осевого натяжения составляет 40–2000 Н, предел допускаемой погрешности — ±4%. Для контроля натяжения машина оснащается датчиком силы.

Продольное перемещение каретки составляет не менее:

50 мм в сторону укорочения образца;
30 мм в сторону его удлинения.

РЕЖИМЫ СКРУЧИВАНИЯ

Частота вращения активного захвата выбирается с учётом диаметра образца:

30 об/мин — для образцов диаметром от 7 до 10 мм;
15 об/мин — для образцов диаметром свыше 10 до 20 мм.

Для медной катанки ГОСТ Р 53803-2025 предусматривает испытания на скручивание с последующим раскручиванием и на скручивание в одну сторону. Для образцов диаметром до 10 мм включительно применяется метод ГОСТ 1545-80, а для катанки свыше 10 мм порядок испытания устанавливается утверждённой технической документацией. МСК 500-20 также позволяет выполнять двойное скручивание двух рядом расположенных образцов.

УПРАВЛЕНИЕ И РЕГИСТРАЦИЯ РЕЗУЛЬТАТОВ

МСК 500-20 комплектуется пультом оператора и специализированным программным обеспечением.

Система управления обеспечивает задание режима испытания, управление направлением и скоростью вращения захвата, регистрацию количества выполненных скручиваний и контроль осевой силы. Испытание может автоматически завершаться при достижении заданного числа скручиваний либо после разрушения образца.

Результаты сохраняются для последующего анализа и оформления протокола.

Характеристики

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон диаметров испытываемых образцов, мм	от 7 до 20
Диапазон задания силы натяжения образца, Н	от 40 до 2000
Пределы допускаемой погрешности задания силы натяжения образца, %	±4
Расстояние между захватами, мм	от 50 до 350
Частота вращение захвата, об/мин	30 - для диаметров образца от 7 до 10 мм 15 - для диаметров образца от 10 до 20 мм
Продольное перемещение каретки с захватом, мм, не менее	В сторону укорочения образца - 50 мм В сторону удлинения образца - 30 мм
Потребляемая мощность, кВт, не более	1,5
Габаритные размеры, мм, не более	Длина 1800 / Ширина 550 / Высота 950
Масса, кг, не более	400
Параметры электросети	Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

Дополнительная информация

Комплект поставки

машина испытательная кручения;
комплект виброопор;
пульт оператора и программное обеспечение для испытаний;
комплект технической и эксплуатационной документации;
оригинал свидетельства о калибровке.

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

захваты и приспособления для фиксации образцов;
дополнительные датчики силы;
запасные принадлежности и комплектующие;
фирменный стол Эталон-Профит;
офисный стул.
