Приспособление П.СП для испытаний на сплющивание

Приспособления для испытаний на сплющивание серии П.СП предназначены для статических испытаний материалов, образцов и готовых изделий на сжатие и сплющивание в составе испытательных прессов, разрывных и универсальных испытательных машин.



Для задач с преобладающей сжимающей нагрузкой П.СП могут применяться совместно с испытательными прессами X-PRESS при соответствии нагрузки, рабочего пространства и присоединительных размеров.



Оснастка применяется при испытаниях металлических труб, пружин, резины и термоэластопластов, пластмасс и композитов, древесины, керамики, стекла, строительных материалов и готовых изделий.



ПЛОСКОПАРАЛЛЕЛЬНЫЕ ПЛИТЫ ДЛЯ СЖАТИЯ И СПЛЮЩИВАНИЯ

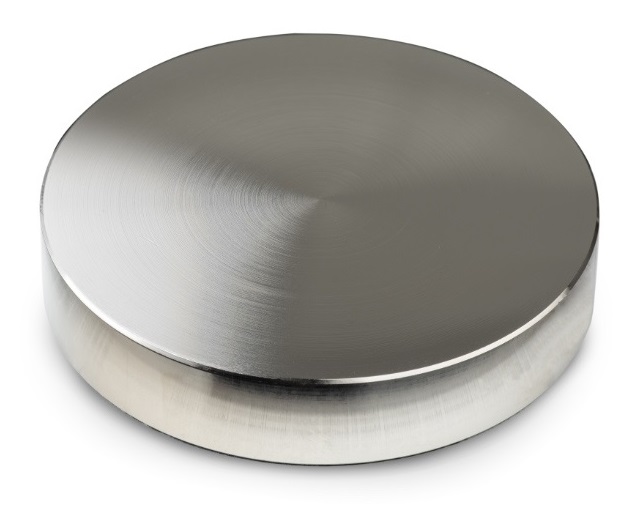

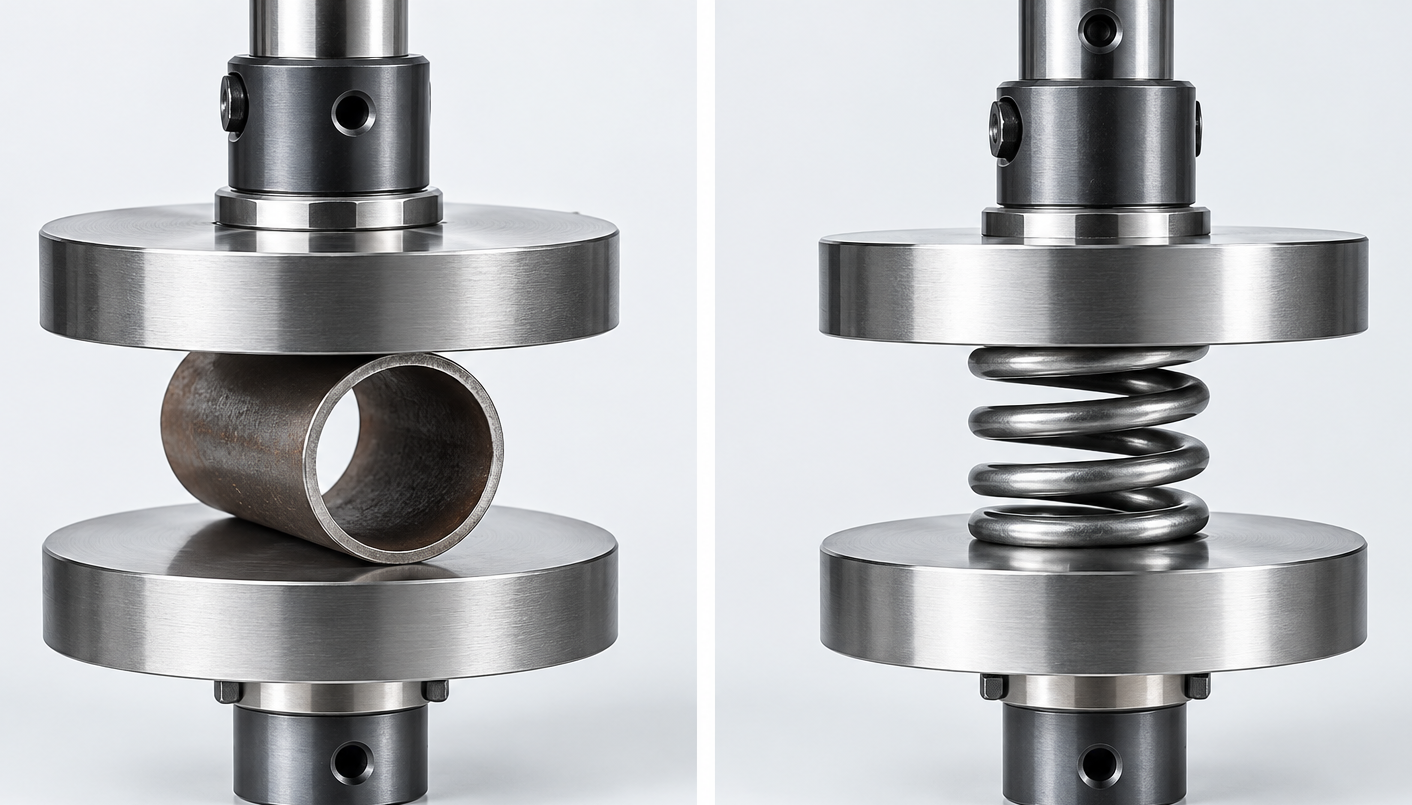

Основу приспособления П.СП составляют две плоскопараллельные шлифованные плиты, между которыми устанавливается испытываемый образец или изделие. При движении траверсы или штока испытательной машины нагрузка передаётся через рабочие поверхности плит. Такая схема позволяет проводить как испытания на сжатие, так и испытания на сплющивание, например металлических труб. В зависимости от задачи приспособления могут изготавливаться с круглыми или квадратными рабочими плитами и различаться максимальной нагрузкой, размерами и способом присоединения к испытательной машине.



ИСПОЛНЕНИЯ П.СП ОТ 10 ДО 600 кН



Серия включает исполнения:



• П.СП-10, П.СП-50, П.СП-100 — максимальная нагрузка 10, 50 и 100 кН;
• П.СП-200, П.СП-300 — 200 и 300 кН;
• П.СП-500, П.СП-600 — 500 и 600 кН.



Для исполнений до 100 кН диаметр плит сжатия составляет не менее 100 мм, для исполнений 200–600 кН — не менее 160 мм. При нестандартных размерах образца или изделия возможно изготовление приспособления по техническому заданию заказчика.



ОБЛАСТИ ПРИМЕНЕНИЯ

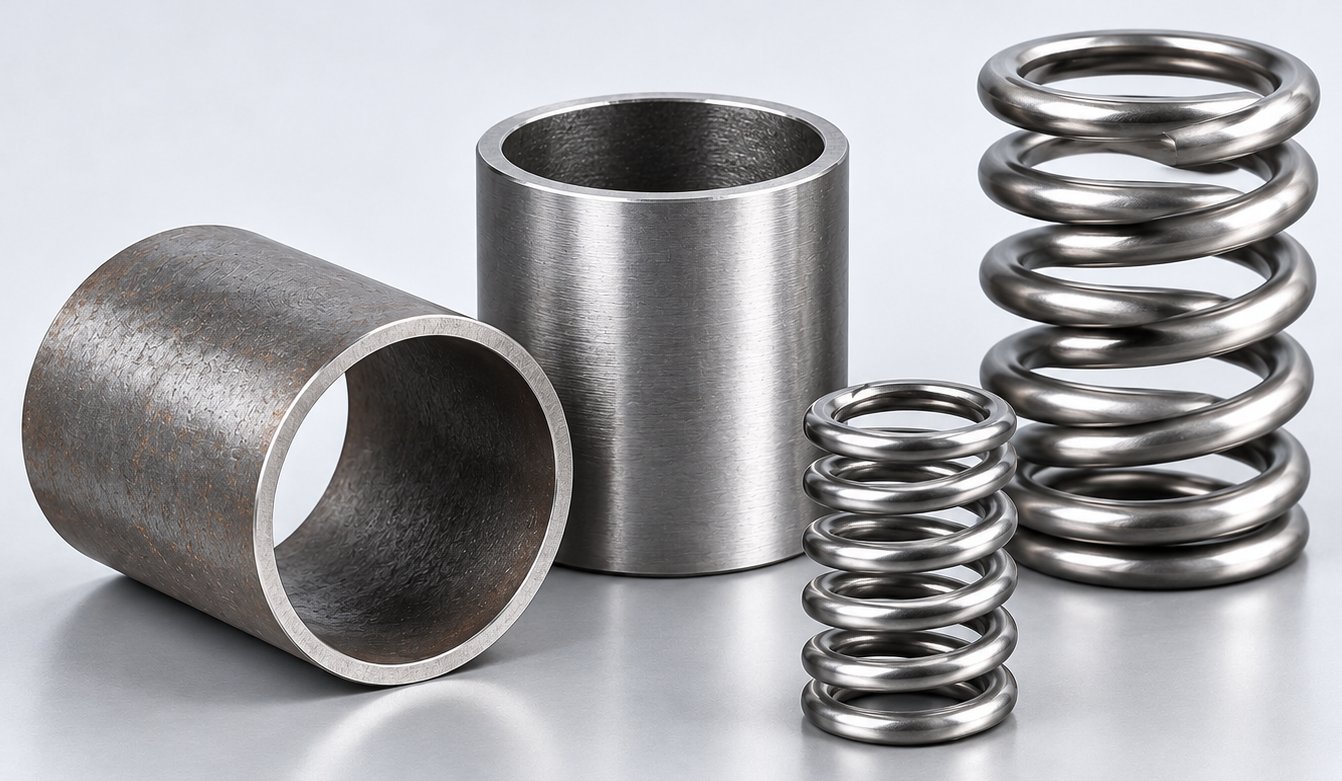

Приспособления П.СП могут использоваться для испытаний:

• металлических бесшовных и сварных труб на сплющивание;
• винтовых пружин на сжатие;
• резины и термоэластопластов;
• пластмасс и композиционных материалов;
• древесины, керамики и стекла;
• бетона, кирпича, пенобетона и других строительных материалов;
• готовых изделий, для которых необходимо определить поведение под действием сжимающей нагрузки.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 8695-2022 — испытания металлических бесшовных и сварных труб круглого сечения на сплющивание.



ГОСТ 16118-70 — статические испытания винтовых цилиндрических пружин сжатия.



ГОСТ Р 50753-95 — испытания винтовых пружин сжатия из специальных сталей и сплавов.



ГОСТ ISO 7743-2013 — испытания резины и термоэластопластов при сжатии.

Комплект поставки

• приспособление на сплющивание (2 стола сплющивания).

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
