Приспособление П.С для испытаний на сжатие

Приспособления для испытаний на сжатие серии П.С предназначены для статических испытаний материалов, образцов и готовых изделий под действием сжимающей нагрузки в составе разрывных и универсальных испытательных машин.



П.С применяются при испытаниях металлов и сплавов, пластмасс, древесины, керамики, стекла, бетона, кирпича и других материалов. В зависимости от методики испытание проводится до заданной нагрузки, деформации либо разрушения образца.



Для испытаний при значительных сжимающих нагрузках приспособления могут применяться совместно с испытательными прессами X-PRESS при соответствии нагрузки, размеров рабочего пространства и присоединительных элементов.



ПЛИТЫ СЖАТИЯ ДЛЯ ИСПЫТАТЕЛЬНЫХ МАШИН

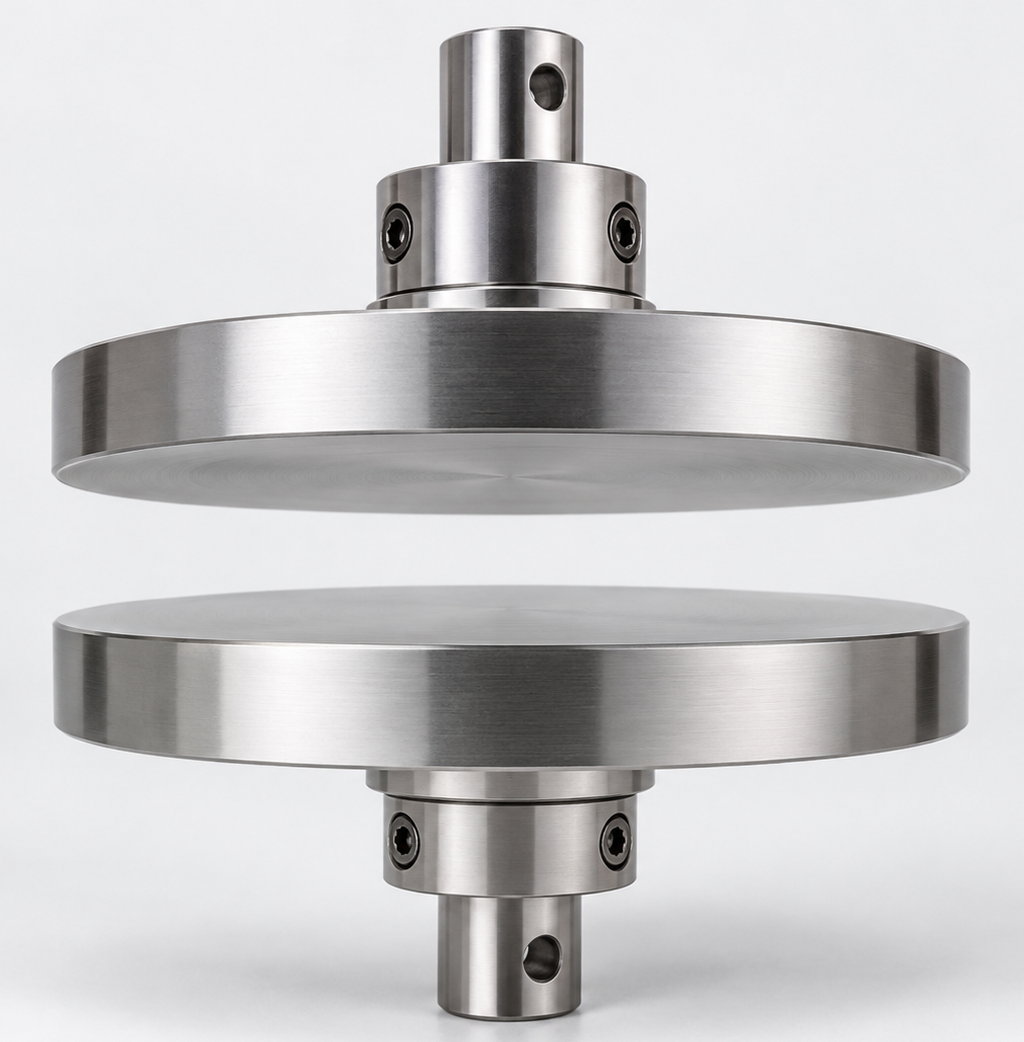

Приспособление П.С состоит из двух рабочих плит, между которыми устанавливается испытываемый образец или изделие. При перемещении траверсы машины сжимающая нагрузка передаётся через рабочие поверхности плит. В зависимости от задачи плиты могут иметь круглую или квадратную форму, гладкую рабочую поверхность либо конструктивные элементы, облегчающие центрирование образца. П.С также используются под названиями плиты сжатия, столы сжатия, площадки для испытаний на сжатие.



ИСПОЛНЕНИЯ П.С ОТ 10 ДО 600 кН



Серия включает исполнения:



• П.С-10, П.С-50, П.С-100 — максимальная нагрузка 10, 50 и 100 кН;
• П.С-200, П.С-300 — 200 и 300 кН;
• П.С-500, П.С-600 — 500 и 600 кН.



Для исполнений до 100 кН диаметр плит составляет не менее 100 мм, для исполнений 200–600 кН — не менее 160 мм. Фактические габариты и масса зависят от исполнения приспособления. Возможна разработка оснастки по техническому заданию заказчика.

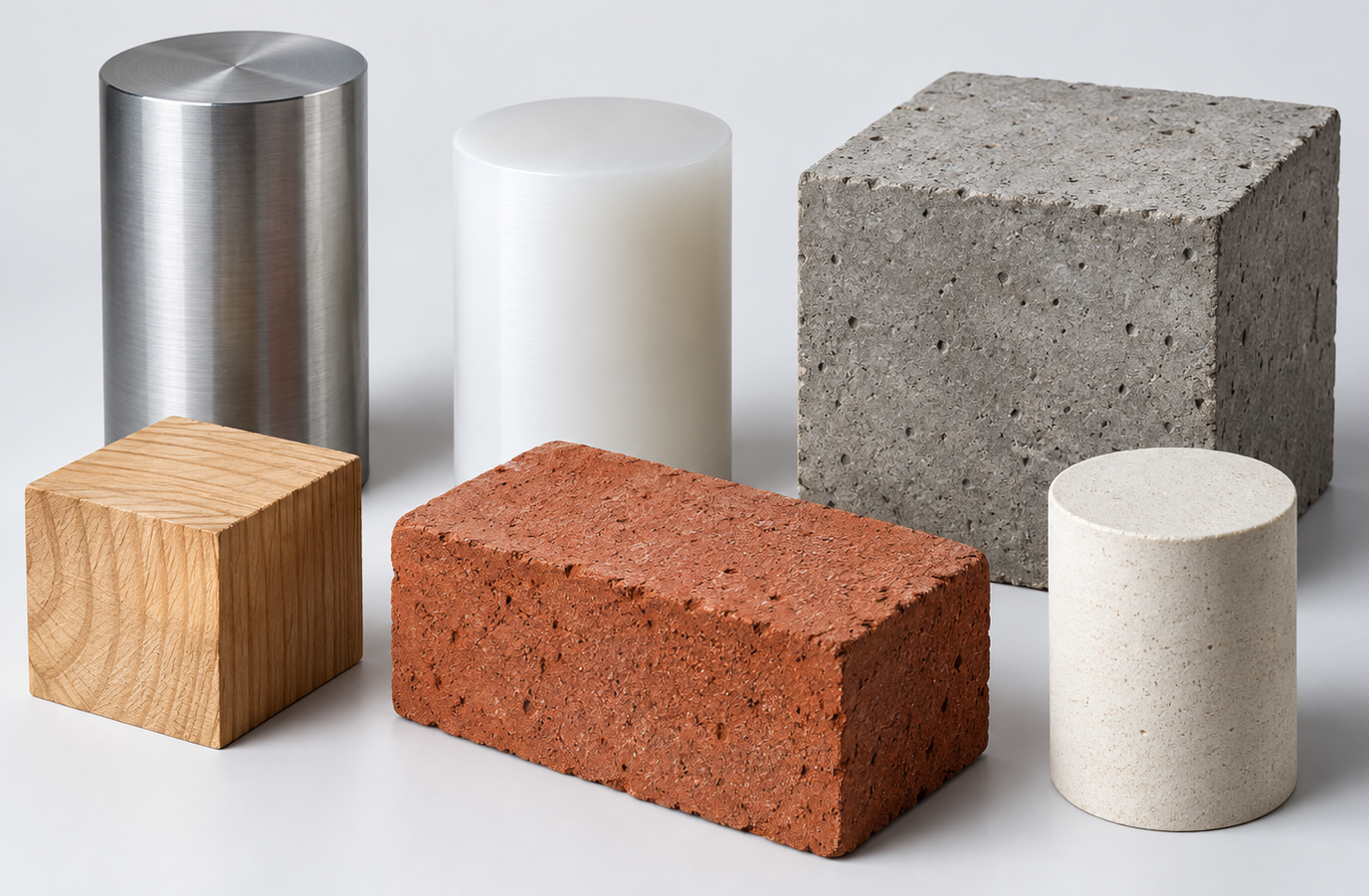

ЧТО ИСПЫТЫВАЮТ НА СЖАТИЕ



Приспособления П.С применяются, в частности, для испытаний:



• металлических образцов и сплавов;
• пластмасс и полимерных материалов;
• древесины;
• кирпича и стеновых материалов;
• бетона и других строительных материалов;
• керамики и стекла;
• готовых изделий, для которых требуется определить прочность, деформацию или поведение под действием сжимающей нагрузки.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 25.503-97 — статические испытания чёрных и цветных металлов и сплавов на сжатие при нормальной температуре с определением механических характеристик.



ГОСТ 4651-2014 — испытания пластмасс на сжатие с определением прочности, относительной деформации и модуля упругости при сжатии.



ГОСТ Р 58527-2023 — определение предела прочности при сжатии стеновых материалов, включая керамический и силикатный кирпич и камень, силикатные блоки и плиты, бетонный кирпич и камень. Стандарт действует с 1 января 2025 года и заменил ГОСТ Р 58527-2019.



ГОСТ 16483.10-73 — определение предела прочности древесины при сжатии вдоль волокон.

Комплект поставки

• приспособление на сжатие (2 стола сжатия).

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
