Приспособление ПТИ для испытаний на изгиб

Приспособления для испытаний на изгиб серии ПТИ предназначены для статических испытаний материалов и изделий по схемам трёхточечного и четырёхточечного изгиба в составе разрывных и универсальных испытательных машин, а также испытательных прессов.



ПТИ применяются при испытаниях металлов и сплавов, арматуры, древесины и фанеры, пластмасс, композиционных материалов, керамики, стекла и других материалов. В зависимости от методики испытание может проводиться до заданной силы, заданного прогиба, определённого угла изгиба либо до разрушения образца.



ТРЁХТОЧЕЧНЫЙ И ЧЕТЫРЁХТОЧЕЧНЫЙ ИЗГИБ

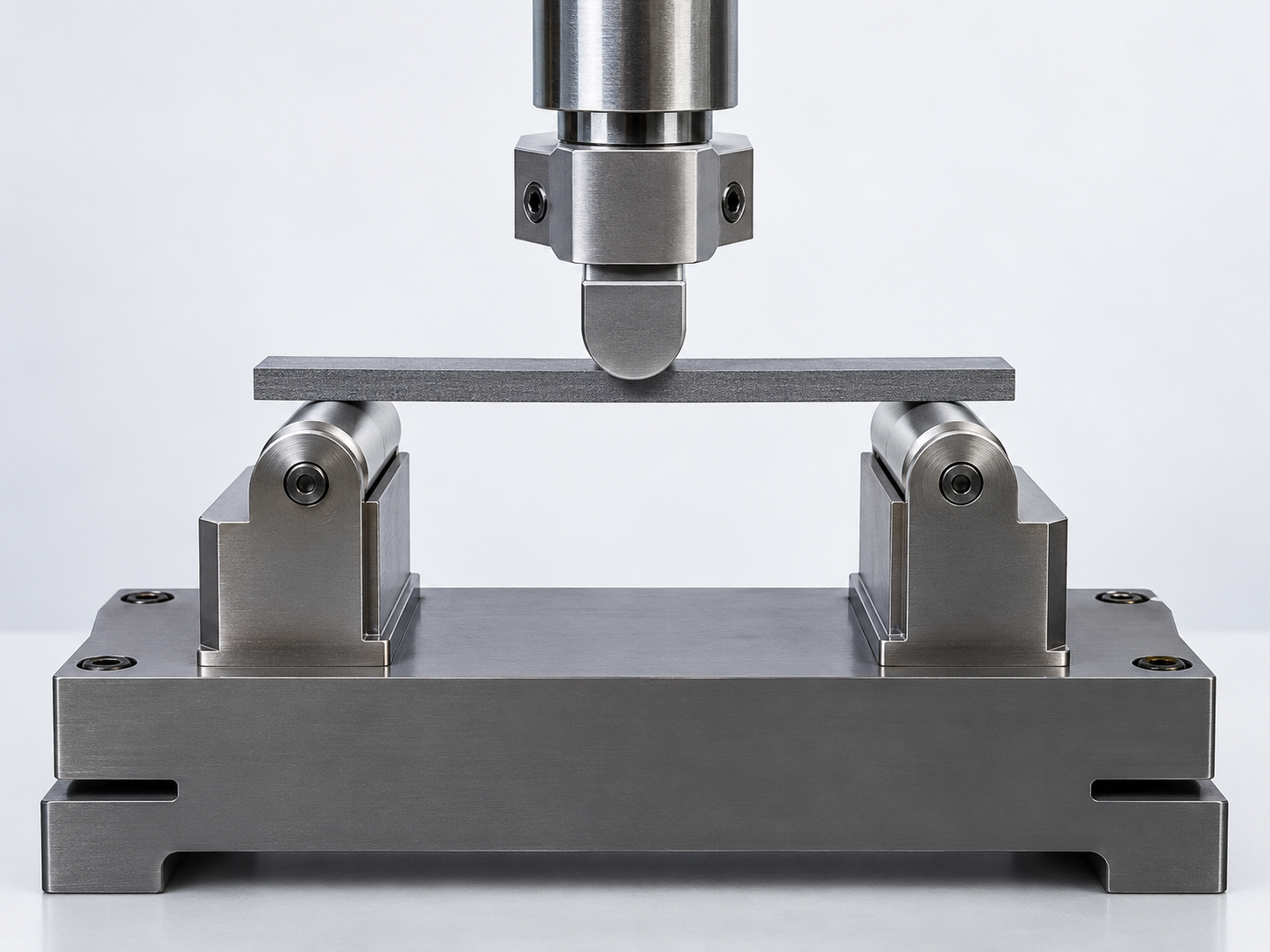

При трёхточечной схеме образец располагается на двух нижних опорах, а нагрузка прикладывается одним центральным пуансоном.



При четырёхточечной схеме образец также устанавливается на двух нижних опорах, но нагрузка передаётся через два верхних пуансона. Такая схема позволяет сформировать участок образца с более равномерным изгибающим моментом между точками приложения нагрузки.



Конструкция ПТИ подбирается по размерам образца, расстоянию между опорами, диаметру опор и оправок, требуемой нагрузке и конкретной методике испытания.



ИСПОЛНЕНИЯ ПТИ ОТ 10 ДО 600 кН



Серия включает исполнения:



• ПТИ-10, ПТИ-50, ПТИ-100 — максимальная нагрузка 10, 50 и 100 кН;
• ПТИ-200, ПТИ-300 — 200 и 300 кН;
• ПТИ-500, ПТИ-600 — 500 и 600 кН.



Для типового исполнения на трёхточечный изгиб предусмотрено регулируемое расстояние между опорами 25–110 мм. Ширина опор и оправки — 70 мм. Диаметр опор и оправки в базовом исполнении — 10 мм, также возможны исполнения с диаметрами 20, 30, 40 и 50 мм.



ДЛЯ КАКИХ ОБРАЗЦОВ ПРИМЕНЯЕТСЯ ПТИ

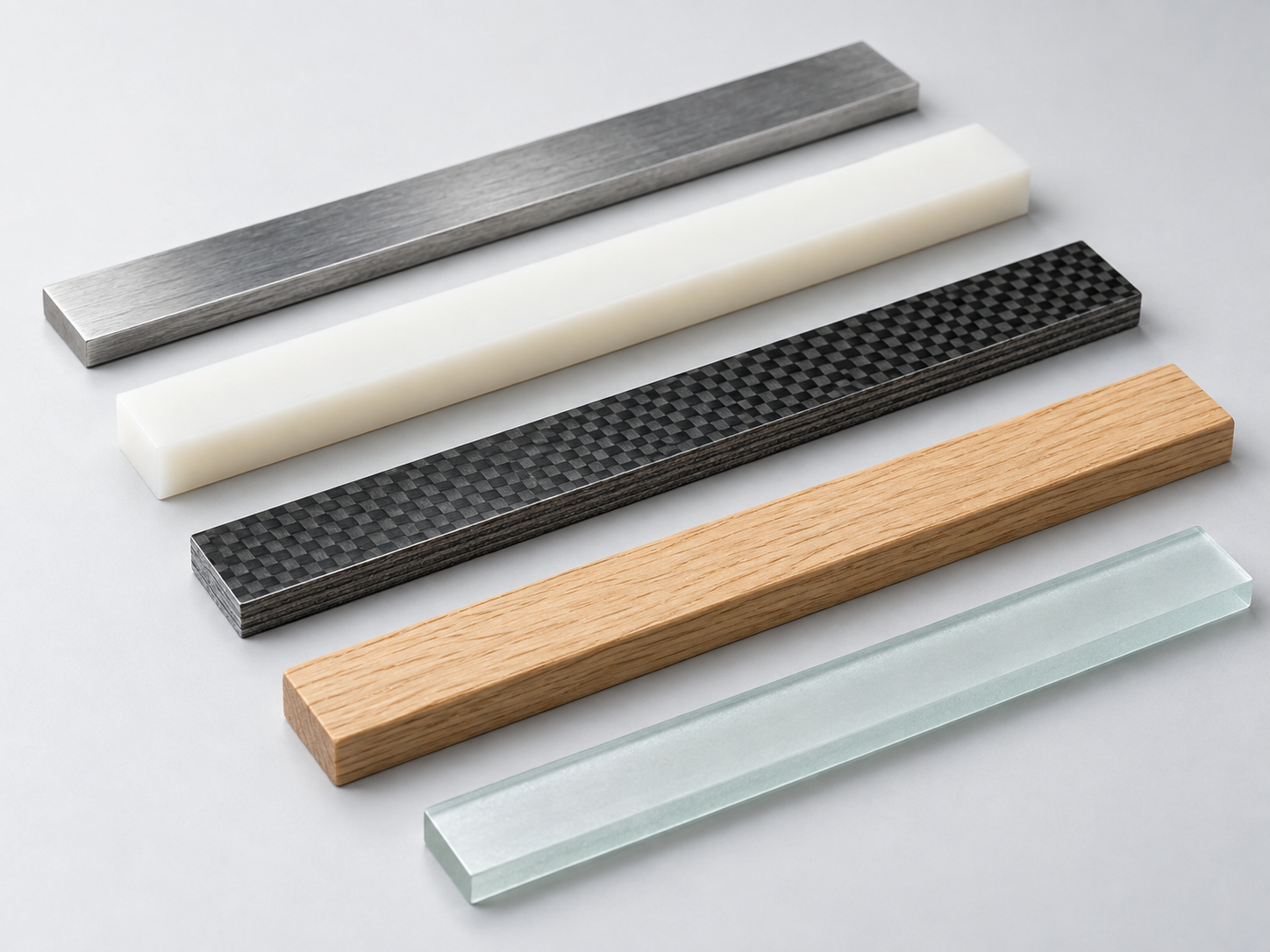

Приспособления серии ПТИ могут использоваться для испытаний:



• металлических образцов и сплавов;
• арматуры;
• пластмасс;
• композиционных материалов;
• древесины и фанеры;
• керамических и стеклянных образцов;
• труб и других изделий, если соответствующая схема предусмотрена методикой;
• специальных образцов и готовых изделий, для которых требуется испытание на статический изгиб.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



ПТИ устанавливаются в рабочую зону универсальной испытательной машины или испытательного пресса.



При необходимости контроля прогиба испытательная система может дополняться устройствами измерения деформации и экстензометрами.



Для задач с повышенной сжимающей нагрузкой ПТИ могут применяться совместно с испытательными прессами X-PRESS при соответствии рабочего пространства и присоединительных размеров.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 14019-2003 — испытания металлических материалов на изгиб с оценкой способности материала выдерживать пластическую деформацию. Стандарт действует.



ГОСТ 4648-2014 — испытания пластмасс на статический изгиб с определением изгибающего напряжения, относительной деформации и модуля упругости при изгибе. Стандарт действует.



ГОСТ Р 57749-2017 — испытания керамических композитов на изгиб при нормальной температуре. Стандарт действует.



ГОСТ 16483.3-84 — определение предела прочности древесины при статическом изгибе. Стандарт действует.

Комплект поставки

КОМПЛЕКТ ПОСТАВКИ ПРИСПОСОБЛЕНИЯ НА ДВУХТОЧЕЧНЫЙ ИЗГИБ:

• тиски;
• пуансон.

КОМПЛЕКТ ПОСТАВКИ ПРИСПОСОБЛЕНИЯ НА ТРЕХТОЧЕЧНЫЙ ИЗГИБ:

• основание с опорами;
• пуансон.

КОМПЛЕКТ ПОСТАВКИ ПРИСПОСОБЛЕНИЯ НА ЧЕТЫРЕХТОЧЕЧНЫЙ ИЗГИБ:

• нижнее основание с опорами;
• верхнее основание с пуансонами.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
