Тензометрический плоский датчик силы

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 6 месяцев

Датчик силы круглый

Для измерений и контроля прикладываемой нагрузки

Описание

Тензометрические датчики силы плоские (мембранные) предназначены для измерения и контроля прикладываемой нагрузки в составе универсальных испытательных машин, стендов, прессов, SCADA-систем и автоматизированного технологического оборудования.

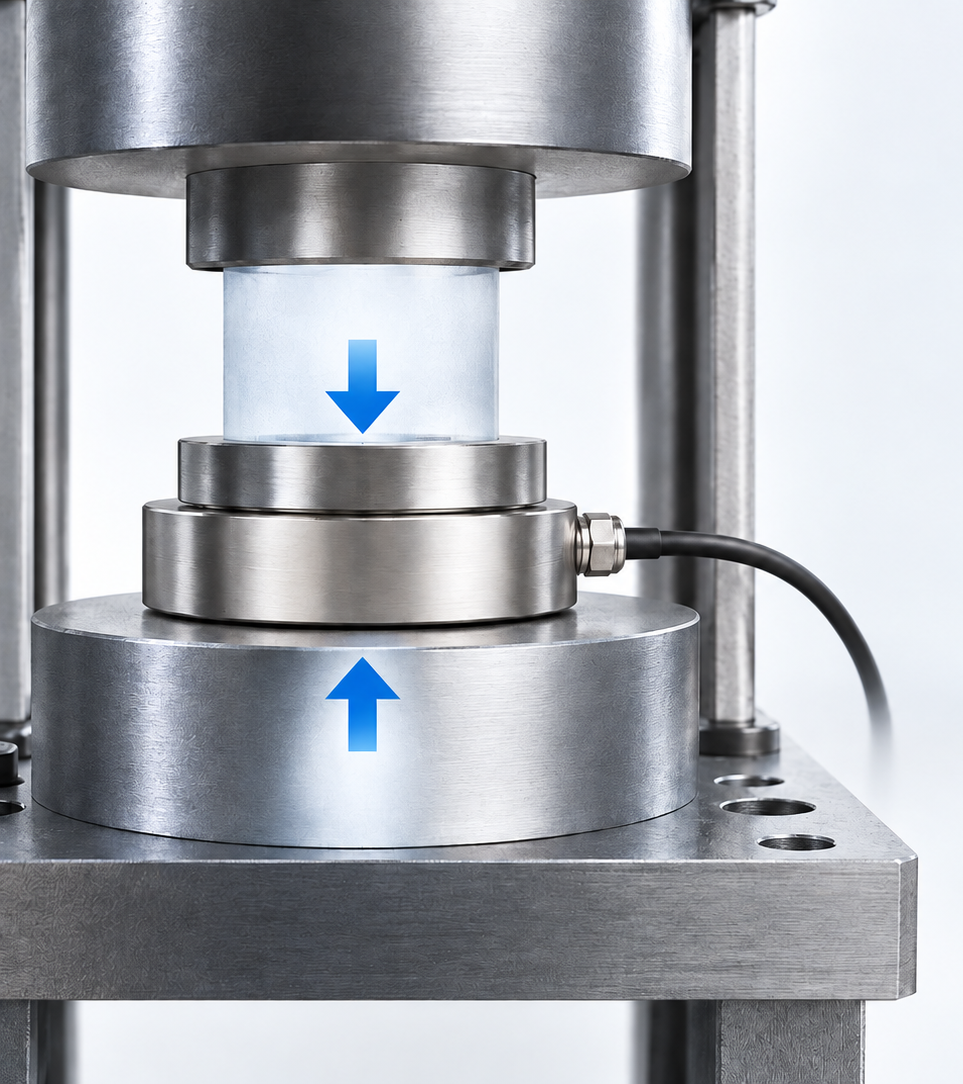

Круглая плоская конструкция позволяет использовать датчик там, где важно разместить датчик непосредственно в силовой цепи и при этом сохранить небольшую установочную высоту.

ПРИНЦИП РАБОТЫ

Датчик выполнен в форме круглой шайбы и содержит кольцевой упругий элемент с установленными на нём тензорезисторами.

При приложении силы упругий элемент деформируется, а тензорезисторы изменяют своё электрическое сопротивление. Тензорезисторы соединены по мостовой схеме Уитстона, благодаря чему на выходе формируется электрический сигнал, пропорциональный приложенной нагрузке. Для преобразования сигнала в цифровое значение силы используется соответствующая измерительная электроника или преобразователь.

ЧЕТЫРЁХПРОВОДНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

Подключение датчика выполняется по четырёхпроводной схеме:

красный — +Eп;
чёрный — −Eп;
зелёный — +Signal;
белый — −Signal.

ОБЛАСТИ ПРИМЕНЕНИЯ

Тензометрические датчики силы могут использоваться:

в разрывных и универсальных испытательных машинах;
в испытательных прессах;
в специализированных испытательных стендах;
в SCADA-системах;
в системах автоматизации технологических процессов;
для измерения и контроля усилия в промышленном оборудовании.

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чувствительность	2,0±0,05 мВ/В
Нелинейность	±0,03 %
Гистерезис	±0,03 %
Общая ошибка	±0,03 %
Температурный коэффициент чувствительности	±0,03 %/гр.С
Ползучесть	±0,03 %/мин
Входное сопротивление	750±20 Ом
Выходное сопротивление	700±5 Ом
Баланс нуля	±1 %
Предельная нагрузка	150 %
Сопротивление изоляции	5000 МОм
Напряжение питания	5…15 В
Температурный рабочий диапазон	-20…+80 гр.С

Дополнительная информация

Комплект поставки

датчик силы (круглое исполнение).

Сервисные услуги

доставка до Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение расходными комплектующими.
