Тензометрический датчик силы S-образный

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 6 месяцев

Датчик силы s-образный на растяжение

Для точного измерения силы в испытательных машинах и стендах

Описание

Тензометрические датчики силы S-образные предназначены для точного измерения силы в составе универсальных испытательных машин, испытательных стендов, SCADA-систем и автоматизированного технологического оборудования.

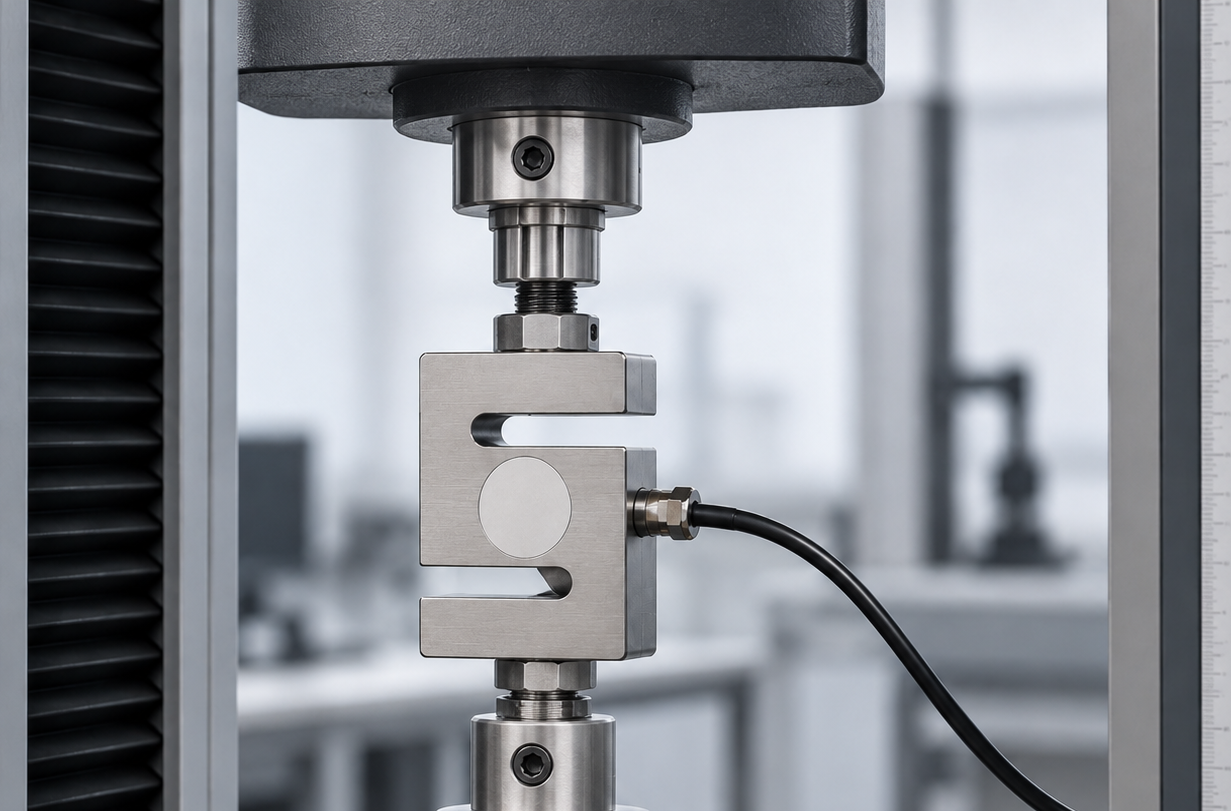

S-образная конструкция удобна для включения датчика непосредственно в силовую цепь при испытаниях и технологических операциях, где необходимо измерять растягивающую или сжимающую нагрузку.

S-ОБРАЗНАЯ КОНСТРУКЦИЯ ДАТЧИКА

В корпусе датчика размещён упругий чувствительный элемент с установленными на нём тензорезисторами.

При приложении силы упругий элемент деформируется, сопротивление тензорезисторов изменяется, а мостовая измерительная схема формирует электрический сигнал, пропорциональный величине приложенной нагрузки. После преобразования этот сигнал используется для определения силы в измерительной системе.

ЧЕТЫРЁХПРОВОДНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

Подключение датчика выполняется по четырёхпроводной схеме:

красный — +Eп;
чёрный — −Eп;
зелёный — +Signal;
белый — −Signal.

ОБЛАСТИ ПРИМЕНЕНИЯ

Тензометрические S-образные датчики силы могут использоваться:

в разрывных и универсальных испытательных машинах;
в специализированных испытательных стендах;
при измерении растягивающих и сжимающих усилий;
в SCADA-системах;
в системах автоматизации технологических процессов;
в промышленном оборудовании для контроля силовых нагрузок.

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чувствительность	2,0±0,05 мВ/В
Нелинейность	±0,03 %
Гистерезис	±0,03 %
Общая ошибка	±0,03 %
Температурный коэффициент чувствительности	±0,03 %/гр.С
Ползучесть	±0,03 %/мин
Входное сопротивление	350±20 Ом
Выходное сопротивление	350±5 Ом
Баланс нуля	±1 %
Предельная нагрузка	150 %
Сопротивление изоляции	5000 МОм
Напряжение питания	10…15 В
Температурный рабочий диапазон	-20…+80 гр.С

Дополнительная информация

Комплект поставки

датчик силы (s-образное исполнение).
