Тензометрические датчики силы S-образные (мембранные), тип РК2
Описание
Тензометрические датчики силы – важнейший компонент не только в составе испытательного оборудования (стенды на разрыв, стенды на кручение, ), но также при развертывании SCADA-систем или автоматизации технологических производственных процессов.

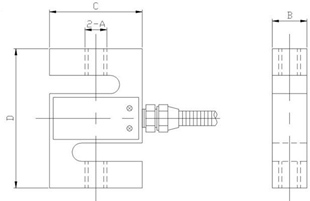

Принцип работы и назначение датчиков силы. Форма и физические размеры тензодатчиков зависят от места их установки, точности и максимальных значений измеряемой силы. В S-образном корпусе в герметичной камере размещен упругий элемент с наклеенными тензорезисторами. Сила, приложенная к тензодатчику, вызывает упругую деформацию контрольного элемента, расположенного в корпусе. Тензодатчик при этом позволяет измерить деформацию упругого элемента, на котором закреплены тензорезисторы, и преобразовать полученную величину деформации в значение силы. При деформации тензорезисторов, включенных по мостовой схеме, изменяется электрическое сопротивление, что вызывает дисбаланс мостовой схемы и появление электрического сигнала в диагонали моста, пропорционального значению силы.
Четырехпроводная схема подключения. Красный (+Eп) / Черный (-Еп) / Зеленый (+Date) / Белый (-Date).
Характеристики
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Чувствительность | 2,0±0,05 мВ/В |
| Нелинейность | ±0,03 % |
| Гистерезис | ±0,03 % |
| Общая ошибка | ±0,03 % |
| Температурный коэффициент чувствительности | ±0,03 %/гр.С |
| Ползучесть | ±0,03 %/мин |
| Входное сопротивление | 350±20 Ом |
| Выходное сопротивление | 350±5 Ом |
| Баланс нуля | ±1 % |
| Предельная нагрузка | 150 % |
| Сопротивление изоляции | 5000 МОм |
| Напряжение питания | 10…15 В |
| Температурный рабочий диапазон | -20…+80 гр.С |
Дополнительная информация
Комплект поставки
- датчик силы (s-образное исполнение).
