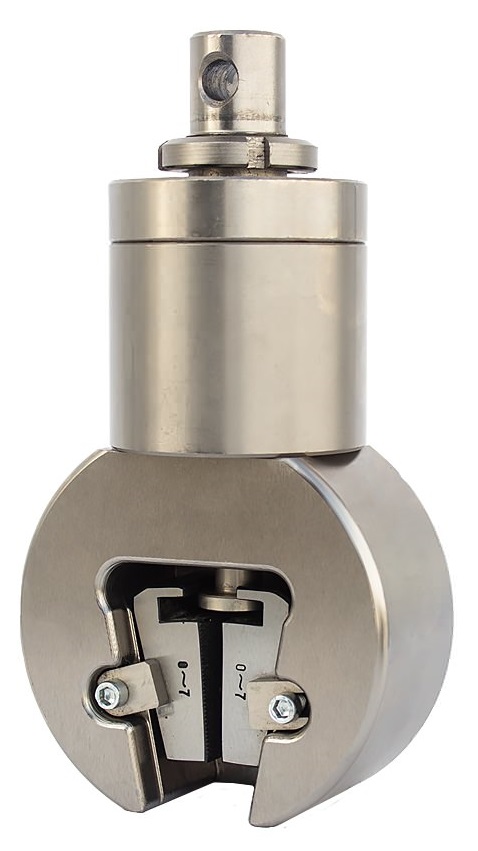

Захваты Р.ЗКУ-П пневматические клиновые

Пневматические клиновые захваты Р.ЗКУ-П предназначены для фиксации образцов при статических испытаниях на растяжение в составе универсальных испытательных машин.



Основная область применения — испытания металлических образцов из чёрных и цветных металлов и их сплавов. В пределах технических возможностей захваты могут также применяться для композитов, жёстких пластмасс, древесины, металлических тросов, труб, ремней и других материалов и изделий.



ПНЕВМАТИЧЕСКИЙ ЗАЖИМ И КЛИНОВОЙ САМОПОДЖИМ



Фиксация образца выполняется пневматическим приводом, а клиновая схема обеспечивает дополнительный самоподжим вкладышей по мере увеличения растягивающей нагрузки. Такое сочетание позволяет быстро устанавливать образец, стабильно фиксировать его относительно оси растяжения и уменьшать зависимость результата от усилия ручного зажима оператором. После разрушения образец также быстро освобождается без длительной ручной переналадки.

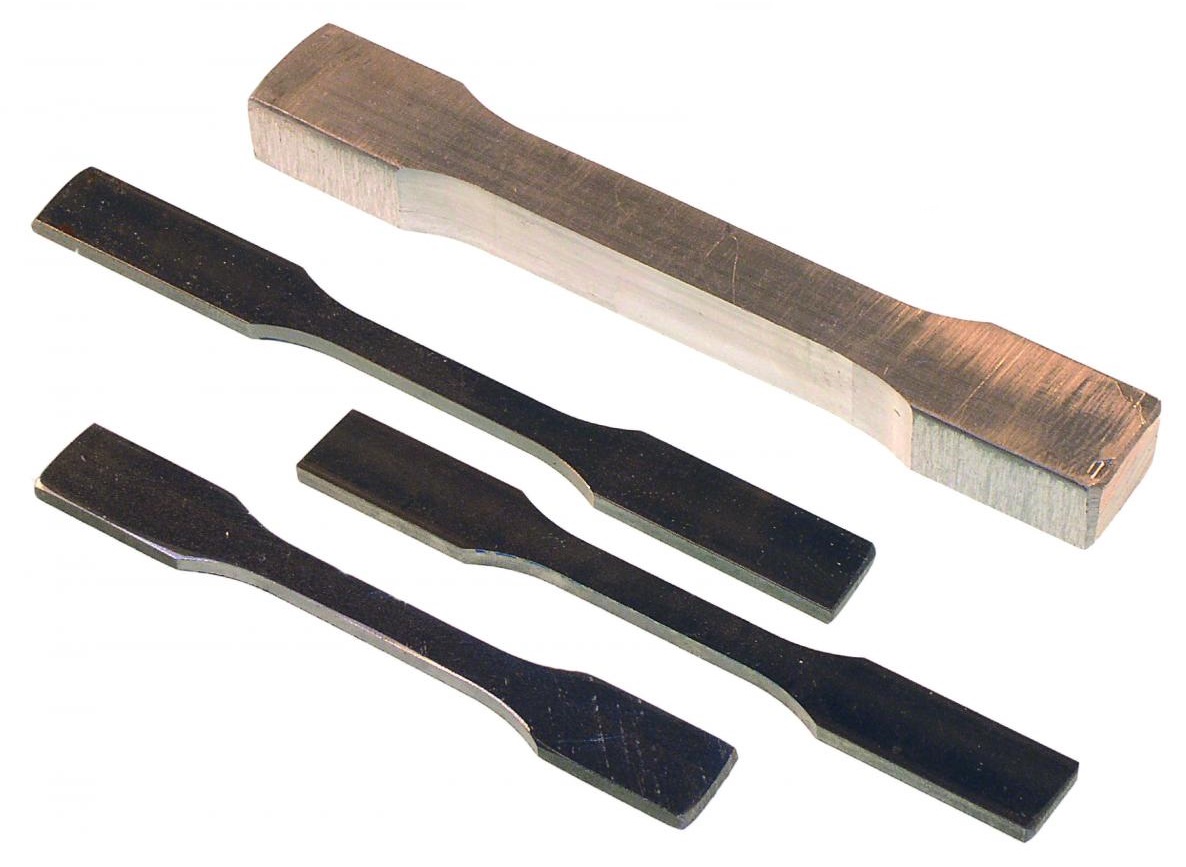

Захваты комплектуются сменными вкладышами для круглых и плоских образцов. Большая площадь контакта вкладышей помогает равномернее распределять давление в зоне зажима и снижает риск локального повреждения образца до начала рабочей деформации.



ДЛЯ СЕРИЙНЫХ И ПОВТОРЯЮЩИХСЯ ИСПЫТАНИЙ



Пневматическое управление особенно удобно там, где лаборатория регулярно испытывает большое количество однотипных образцов. Оператору не требуется каждый раз вручную создавать усилие зажима. Это ускоряет установку и снятие образцов, упрощает повторяемую работу и делает Р.ЗКУ-П удобными для производственных лабораторий, входного контроля и серийных испытаний.



МОДИФИКАЦИИ И РАБОЧИЙ ДИАПАЗОН



Серия выпускается в исполнениях Р.ЗКУ-50П, Р.ЗКУ-100П, Р.ЗКУ-200П, Р.ЗКУ-300П, Р.ЗКУ-500П и Р.ЗКУ-600П с максимальной испытательной нагрузкой от 50 до 600 кН. Для разных модификаций предусмотрены свои диапазоны круглых и плоских образцов:



• для Р.ЗКУ-50П и Р.ЗКУ-100П круглые образцы — 4–21 мм, плоские — толщиной до 21 мм;
• для Р.ЗКУ-200П и Р.ЗКУ-300П круглые образцы — 4–27 мм, плоские — до 27 мм;
• для Р.ЗКУ-500П и Р.ЗКУ-600П круглые образцы — 5–40 мм, плоские — до 30 мм.



Конкретное исполнение подбирается по максимальной нагрузке, форме и размерам образца, материалу и параметрам испытательной машины.



ПНЕВМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ



В состав системы входят пневмоцилиндры, пневматические шланги, регулятор давления и блок управления открытием и закрытием захватов. Комплект поставки включает сами захваты, сменные вкладыши, пневматический блок управления, воздушный компрессор, пневматические шланги и руководство по эксплуатации.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Р.ЗКУ-П применяются совместно с универсальными испытательными машинами при испытаниях на осевое растяжение. В зависимости от требуемой нагрузки и размеров образца они могут использоваться с машинами РКМ, РКМ svo, НИМ и X-PRO при соответствии присоединительных размеров и рабочих параметров конкретной комплектации. Для нестандартных задач захваты могут изготавливаться по индивидуальному техническому заданию.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 1497-2023 — Металлы. Методы испытаний на растяжение.

ГОСТ 10006-80 — Трубы металлические. Метод испытания на растяжение.



При испытании труб полного сечения могут использоваться внутренние металлические вставки, чтобы уменьшить локальное смятие в зоне закрепления.

Комплект поставки

• захваты клиновые пневматические универсальные;
• сменные вкладыши для фиксации образцов;
• пневматический блок управления;
• воздушный компрессор;
• пневматические шланги;
• руководство по эксплуатации.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
