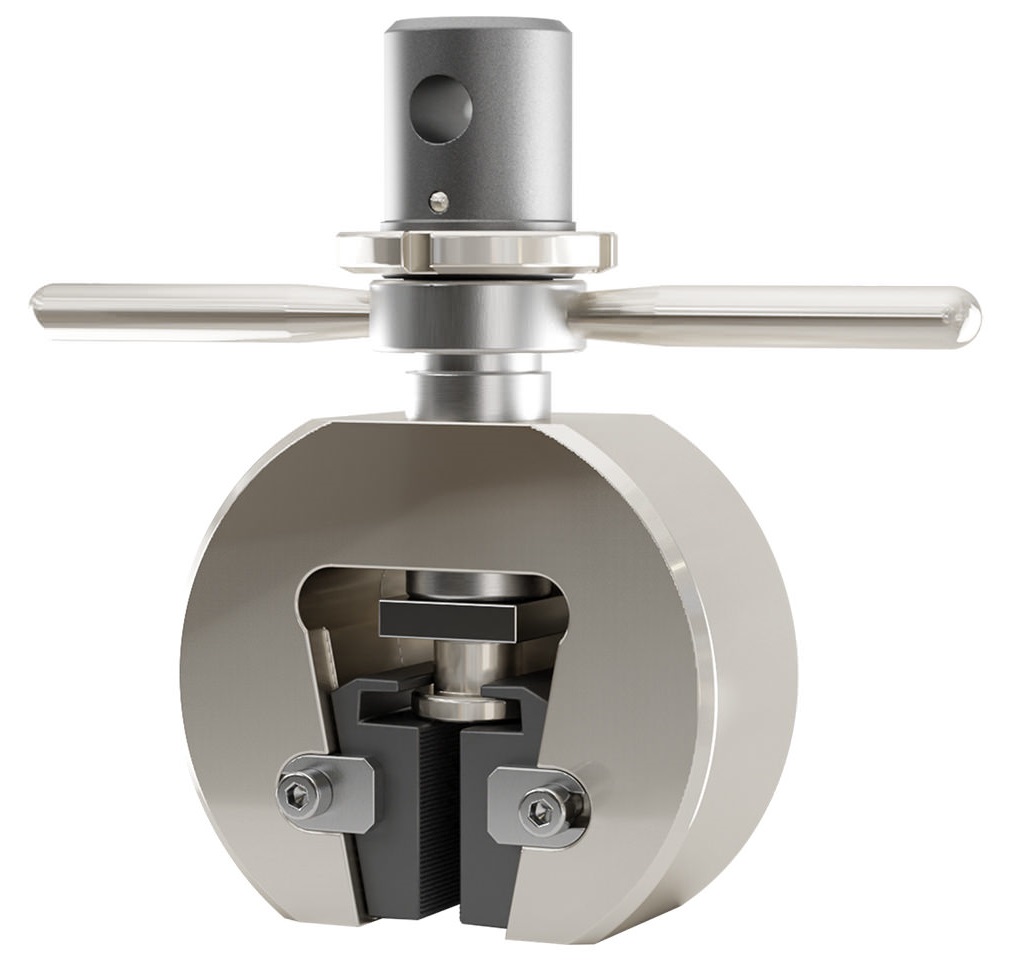

Захваты Р.ЗКУ-М механические клиновые

Механические клиновые захваты Р.ЗКУ-М предназначены для фиксации круглых и плоских образцов при статических испытаниях на растяжение в составе универсальных испытательных машин.



Основная область применения — испытания образцов из чёрных и цветных металлов и их сплавов. В пределах технических возможностей захваты могут также использоваться для композитов, жёстких пластмасс, древесины, проволоки и других материалов и изделий.



МЕХАНИЧЕСКИЙ ЗАЖИМ И КЛИНОВОЙ САМОПОДЖИМ



Образец предварительно фиксируется оператором механически, после чего при увеличении растягивающей нагрузки клиновая система обеспечивает дополнительный поджим вкладышей. Такой принцип позволяет надёжно удерживать образец в процессе испытания и снижает риск его проскальзывания в зоне зажима.



В отличие от пневматических Р.ЗКУ-П, механические захваты не требуют компрессора, пневматических шлангов и отдельного блока управления. Это делает их удобным решением для лабораторий, где важны простота конструкции, автономность и минимальное количество вспомогательных систем.



КРУГЛЫЕ И ПЛОСКИЕ ОБРАЗЦЫ

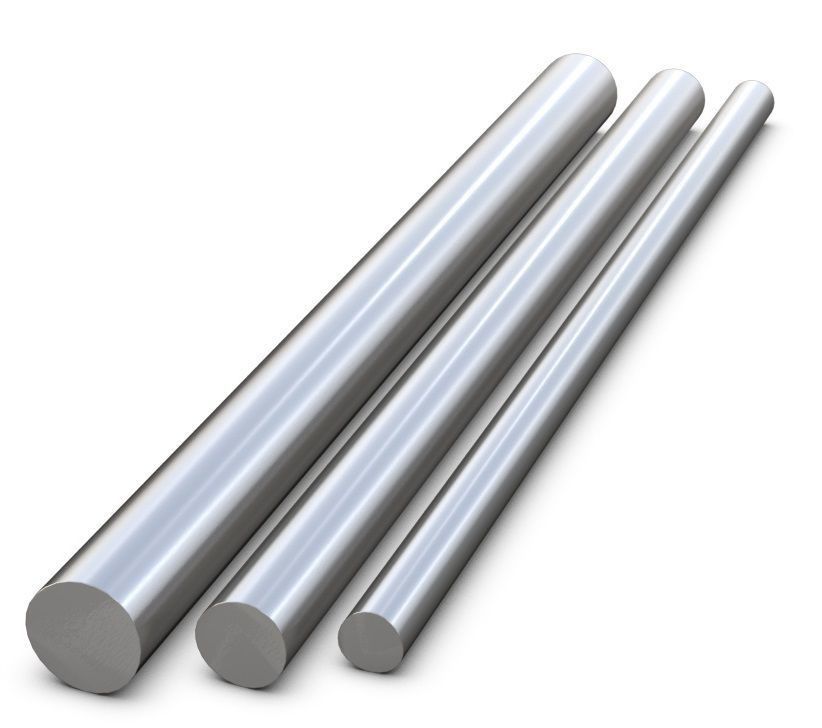

Р.ЗКУ-М комплектуются сменными вкладышами для образцов различного сечения и размера. Круглые вкладыши применяются для образцов круглого сечения, а плоские — для листовых и плоских образцов. В зависимости от материала, формы и состояния поверхности образца подбираются тип вкладышей, рабочий диапазон и характер насечки. Один комплект захватов может использоваться для нескольких типоразмеров образцов в пределах рабочих возможностей конкретной модификации.



МОДИФИКАЦИИ И РАБОЧИЙ ДИАПАЗОН



Серия Р.ЗКУ-М рассчитана на работу в широком диапазоне испытательных нагрузок — вплоть до 600 кН.



Конкретная модификация подбирается по максимальной нагрузке, форме и размерам образца, его материалу и параметрам испытательной машины.



Подробные диапазоны диаметров круглых образцов, толщин плоских образцов и соответствующие нагрузки приведены в технических характеристиках конкретных модификаций.



КОГДА МЕХАНИЧЕСКИЕ ЗАХВАТЫ ПРЕДПОЧТИТЕЛЬНЕЕ



Р.ЗКУ-М подходят для лабораторий, где испытания не требуют высокой скорости многократной смены образцов и нет необходимости в пневматической автоматизации зажима. Механическое исполнение особенно уместно при единичных и серийных испытаниях, когда приоритетом являются простота эксплуатации, возможность работы без дополнительного источника сжатого воздуха и надёжная фиксация образца клиновым механизмом.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Р.ЗКУ-М применяются совместно с универсальными испытательными машинами при испытаниях на осевое растяжение. В зависимости от нагрузки, геометрии образца и присоединительных размеров захваты могут использоваться с машинами РКМ, РКМ svo, НИМ и X-PRO при соответствии рабочих параметров конкретной комплектации.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 1497-2023 — Металлы. Методы испытаний на растяжение. Применяется при определении прочностных и пластических характеристик металлических образцов при статическом растяжении.



ГОСТ 10446-80 — Проволока. Метод испытания на растяжение. Применяется при испытаниях металлической проволоки круглого, квадратного и прямоугольного профиля.

Комплект поставки

• захваты клиновые механические универсальные;
• сменные вкладыши для фиксации образцов.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
