Захваты Р.ЗЛ-М улиточные механические

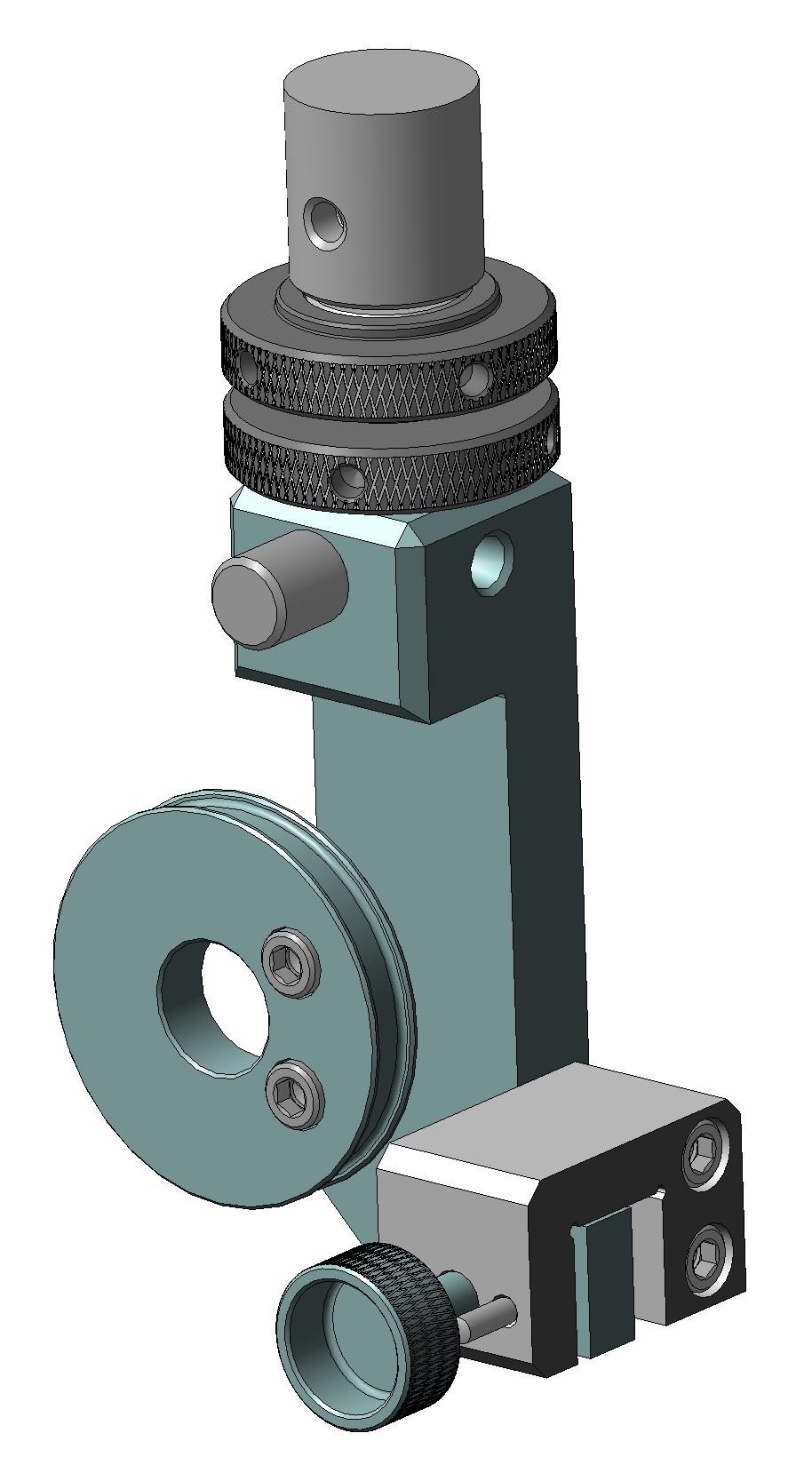

Механические роликовые захваты Р.ЗЛ-М типа «Улитка» предназначены для испытаний на растяжение нитей, пряжи, волокон, шпагата, тросов, шнуров, тонкой проволоки, корда и других гибких образцов малого поперечного сечения.



Конструкция рассчитана на материалы, которые сложно надёжно закрепить обычным прямым тисочным зажимом без локального повреждения или преждевременного обрыва в зоне фиксации.



РОЛИКОВЫЙ ПРИНЦИП БЕЗ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ



Перед окончательной фиксацией образец огибает ролик. За счёт контакта с его поверхностью часть растягивающего усилия воспринимается трением, поэтому нагрузка на участок окончательного зажима уменьшается. Это помогает удерживать тонкие и гибкие образцы более бережно и снижает вероятность их повреждения непосредственно у вкладышей.



В отличие от пневматических Р.ЗЛ-П, механические Р.ЗЛ-М не требуют компрессора, пневматического блока и шлангов. Такой вариант удобен там, где важны простота конструкции, автономность и отсутствие дополнительной пневматической инфраструктуры.



ТРИ МОДИФИКАЦИИ



Серия включает:



• Р.ЗЛ-1М — максимальная нагрузка 1 кН, диаметр образца до 2 мм, ролик Ø20 мм;
• Р.ЗЛ-5М — до 5 кН, диаметр образца до 3 мм, ролик Ø40 мм;
• Р.ЗЛ-10М — до 10 кН, диаметр образца до 5 мм, ролик Ø56 мм.



Размер рабочих поверхностей вкладышей составляет 20×10 мм для Р.ЗЛ-1М и 30×12 мм для исполнений 5 и 10 кН.



Конкретное исполнение подбирается по максимальной нагрузке, диаметру, гибкости и поверхности образца, а также требованиям методики испытаний.



ДЛЯ НИТЕЙ, ТРОСОВ И ПРОВОЛОКИ



Р.ЗЛ-М применяются при испытаниях текстильных лент, шнуров, тросов, верёвок, канатов, натуральных и химических нитей и пряжи, шинного корда, а также проволоки из чёрных и цветных металлов.

Для нестандартных образцов конструкция ролика и схема фиксации могут подбираться с учётом конкретной формы, размера и методики испытания.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Р.ЗЛ-М применяются в составе универсальных испытательных машин при испытаниях на осевое растяжение. При выборе исполнения учитываются рабочая нагрузка, размеры и материал образца, диаметр ролика и присоединительные размеры машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 32667-2014 — применяется для определения механических свойств углеродных нитей при растяжении, включая предел прочности и модуль упругости.



ГОСТ 10446-80 — применяется при испытаниях проволоки из чёрных и цветных металлов и сплавов на растяжение с определением прочностных и деформационных характеристик.



ГОСТ Р 56283-2014 — применяется при испытаниях нитей из натуральных и химических волокон на растяжение, в том числе при определении разрывной нагрузки нити в петле.

Комплект поставки

• захваты улиточные роликовые;
• вкладыши для образцов;
• ролики (эксцентрики)

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
