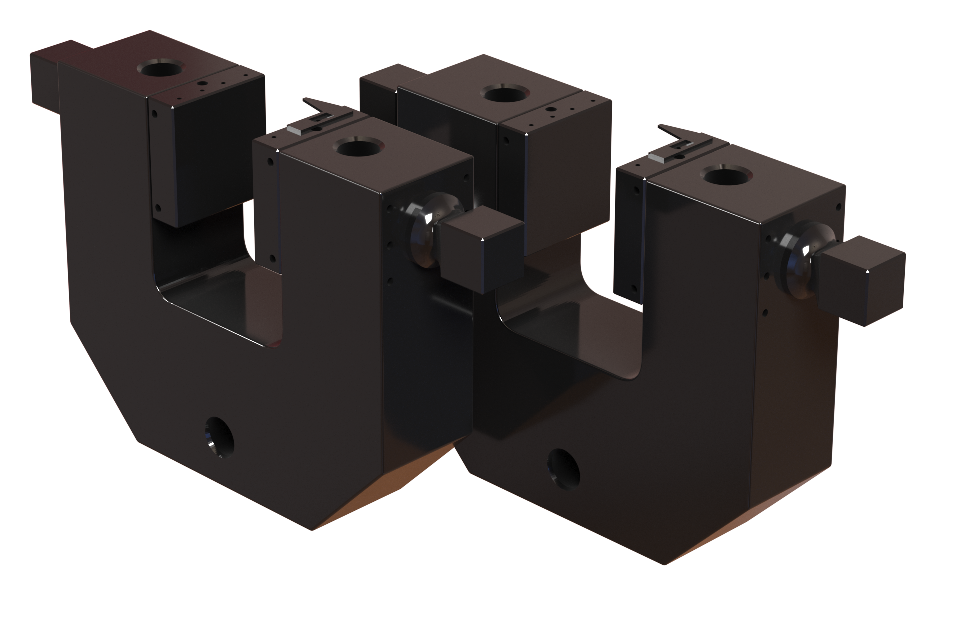

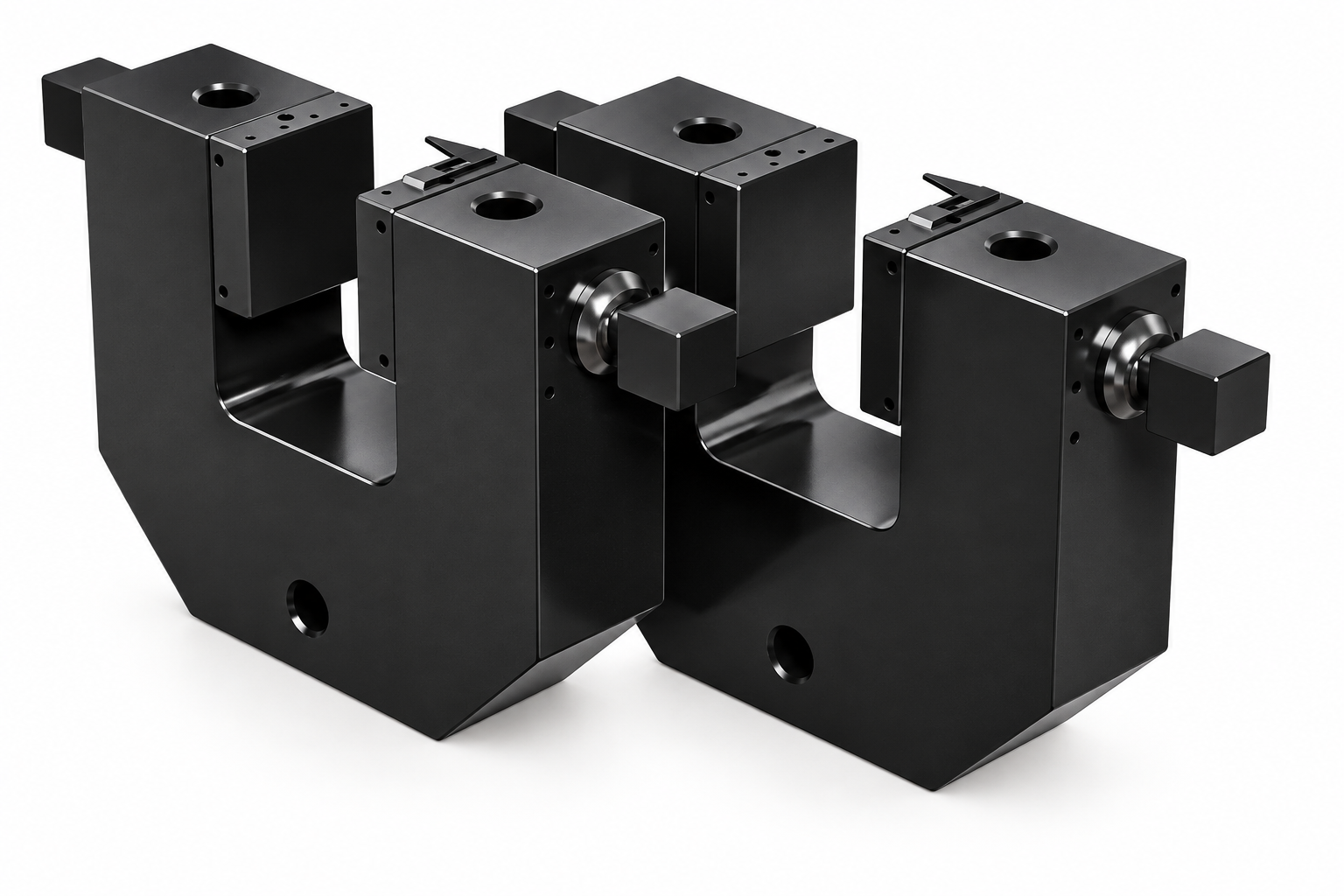

Захваты Р.ЗТ-М механические тисочные

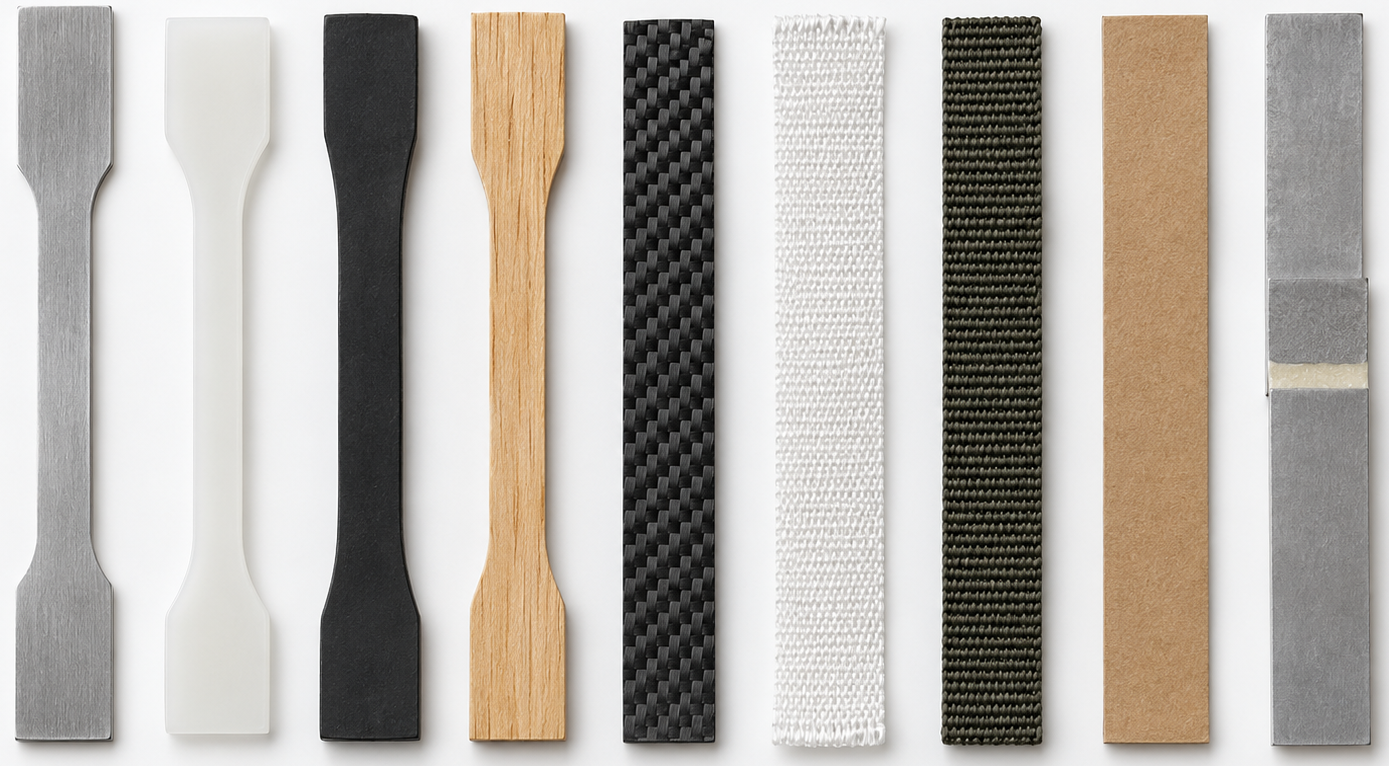

Механические тисочные захваты Р.ЗТ-М предназначены для испытаний на растяжение плоских образцов из металлов, пластмасс, резины, древесины, композитов, тканей, ремней, строп, бумаги и других материалов, для которых требуется регулируемый механический прижим по значительной контактной площади. Захваты могут применяться на универсальных и разрывных испытательных машинах различных исполнений.



ДВУХСТОРОННИЙ МЕХАНИЧЕСКИЙ ЗАЖИМ



Конструкция Р.ЗТ-М включает корпуса, сменные вкладыши, направляющие и рычаги для перемещения вкладышей и фиксации образца. Захваты имеют двухсторонний механический зажим, а усилие прижима зависит от силы затягивания и упругости механизма. Такой принцип позволяет подбирать усилие фиксации под материал и геометрию образца без использования пневматической или гидравлической системы.



АСИММЕТРИЧНОЕ СМЫКАНИЕ ДЛЯ СПЕЦИАЛЬНЫХ ЗАДАЧ



Важная особенность Р.ЗТ-М — возможность асимметричного смыкания вкладышей. Это расширяет область применения захватов и позволяет использовать их, в частности, при испытаниях образцов, склеенных внахлёст, где требуется смещённая схема фиксации относительно центральной оси захвата.



СМЕННЫЕ ВКЛАДЫШИ ПОД РАЗНЫЕ МАТЕРИАЛЫ



Для надёжной фиксации Р.ЗТ-М комплектуются сменными вкладышами с различной рабочей поверхностью. Наиболее распространённые варианты:



• гладкие;
• волнообразные;
• зубчатые или с пирамидальной насечкой;
• с дополнительной прокладкой из резины, наждачной бумаги или другого материала.



Конкретный тип вкладышей подбирается с учётом материала, толщины, состояния поверхности и склонности образца к проскальзыванию или повреждению при зажиме.



ДВА ИСПОЛНЕНИЯ — 5 И 10 кН



Серия включает две основные модификации:



• Р.ЗТ-М-5 — максимальная испытательная нагрузка 5 кН, ширина образца до 30 мм, толщина до 10 мм;
• Р.ЗТ-М-10 — максимальная испытательная нагрузка 10 кН, ширина образца до 40 мм, толщина до 20 мм.



Размер рабочей поверхности вкладышей составляет соответственно 30 × 50 мм и 40 × 60 мм.



Р.ЗТ-М имеют сравнительно небольшую монтажную высоту, поэтому занимают меньше рабочего пространства испытательной машины. Это особенно полезно при работе с длинными образцами, дополнительной оснасткой или ограниченной высотой испытательной зоны.



ИСПЫТАНИЯ ПРИ РАЗНЫХ ТЕМПЕРАТУРАХ И ИЗМЕРЕНИЕ ДЕФОРМАЦИИ





Механические тисочные захваты Р.ЗТ-М могут применяться при испытаниях материалов в условиях пониженных и повышенных температур при соответствии исполнения захватов и всей испытательной системы требуемому температурному режиму. При необходимости захваты используются совместно с температурными камерами и печами. Для испытаний, где требуется измерять деформацию рабочей части образца, система может дополнительно комплектоваться экстензометрами и измерителями деформации.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 3813-72 — применяется при испытаниях текстильных материалов и штучных изделий на растяжение с определением разрывной нагрузки, удлинения и других характеристик.



ГОСТ 16483.28-73 — применяется при определении прочности древесины при растяжении поперёк волокон. Для испытаний используются машины с тисочными или другими захватами, обеспечивающими надёжную фиксацию образца.



ГОСТ 30436-96 — применяется при испытаниях бумаги и картона на растяжение с определением прочности, удлинения, работы разрыва и максимального разрушающего усилия.

Комплект поставки

• захваты тисочные механические универсальные;
• сменные вкладыши для фиксации образцов.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
