Захваты Р.ЗЛ-П улиточные пневматические Р.ЗЛ-П типа «Улитка»
Описание
Пневматические захваты "Улитка" или роликовые захваты с тисочным зажимом предназначены для испытаний нитей, шпагата, тонких лент, проволоки на растяжение. Подобным механическим испытаниям подвергают пряжу, комплексные, крученые и текстурированные нити, мононити, текстильные, джутовые и полипролиленовые шпагаты, проволоку из стали, алюминия, меди, нержавейки. Захваты не используются самостоятельно, а применяются в составе лабораторных приборов для испытаний материалов на разрыв. Определяются нагрузка разрыва и удлинение образца в момент разрыва. Лабораторные испытательные приборы - это универсальные испытательные механизмы для приложения статической силы или разрывные машины по ГОСТ 28840-90 ("Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования").

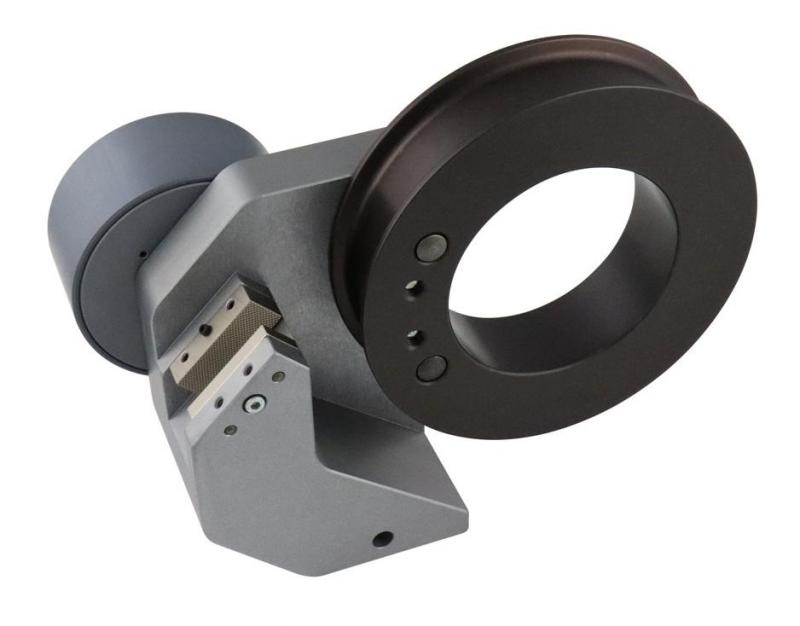

Конструкция пневмозахватов "Улитка" (Р.ЗЛ-П). Состоят из корпусов и эксцентриков (роликов), тисочных зажимов с вкладышами, пневмоцилиндров, кинематически связанных с вкладышами тисков, пневматического блока управления для зажима и разжима испытываемых образцов, воздушного компрессора. Вкладыши тисков могут быть оребренными или волнообразными, с насечкой или гладкие, с дополнительным покрытием. Пневматические улиточные захваты Р.ЗЛ-П наиболее востребованы для лабораторий с высокой интенсивностью испытаний. Обеспечивают оперативную установку подготовленных образцов и изъятие разрушенных образцов.
Особенности и преимущества пневмозахватов "Улитка". Улитка (ролик) захвата снимает напряжение с образца, обеспечивая мягкий зажим его свободных концов в тисках без повреждений. Захваты могут комплектоваться различными вкладышами и иметь различные обводные ролики. Пневматическая система управления обеспечивает воспроизводимость зажимной силы, надежную фиксацию образцов без разрушения во вкладышах, стабилизацию зажимной силы в процессе растяжения образцов. Захваты автоматические, имеют центровку зажимных вкладышей.
Методики испытаний на растяжение с использованием пневмозахватов "Улитка"
ГОСТ 6611.2-73
Метод испытаний текстильных нитей на растяжение. Испытаниям подвергаются пряжа из натуральных и химических волокон, нити (мононити, крученые комплексные и комбинированные нити). Испытания проводят на разрывных машинах Эталон-Профит по ГОСТ 28840-90. Суть испытаний заключается в доведении образцов до разрыва в результате нарастания статической силы нагружения. Определяют нагрузку разрыва и разрывное удлинение.
ГОСТ 10213.2-73
Гост описывает способ определения силы разрушения и удлинения в момент разрыва при механических испытаниях волокон и химических жгутов на растяжение. Волокна и нити в жгуте могут испытываться в сухом и мокром состоянии. Для испытаний применяются универсальные испытательные машины растяжения и сжатия или однонаправленные разрывные машины с постоянной скоростью нарастания нагрузки или перемещения активного захвата.
Характеристики
| *ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Основные параметры и габариты | Модификации захватов | ||
| Р.ЗЛ-1П | Р.ЗЛ-5П | Р.ЗЛ-10П | |
| Максимальная испытательная нагрузка, кН | 1 | 5 | 10 |
| Диаметр образца, мм, не более | 2 | 3 | 5 |
| Диаметр ролика, мм | 20 | 40 | 56 |
| Размеры поверхности вкладышей, мм | 20*10 | 30*12 | 30*12 |
| Габаритные размеры одного захвата, мм, не более | Ширина 90 / Длина 125 / Высота 165 | Ширина 110 / Длина 135 / Высота 195 | Ширина 135 / Длина 145 / Высота 215 |
| Масса комплекта захватов, кг, не более | 8,2 | 9,4 | 10,6 |
| Масса пневмоблока, кг, не более | 15 | ||
| Параметры электросети |
Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
||
*Существуют различные конструктивные решения пневматических захватов "Улитка" для испытаний гибких материалов, например, углеродного волокна, текстильных нитей или металлической проволоки (зависит от методики испытания, размеров и формы образцов). Захваты "Улитка" Р.ЗЛ-П могут изготавливаться по индивидуальному заказу в соответствии с техническим заданием Клиента. Указанная модификация и фото захватов представлены для ознакомления и получения справочной информации. Актуальную информацию узнавайте в отделе продаж компании!
Дополнительная информация
Комплект поставки
- захваты улиточные роликовые;
- вкладыши для образцов;
- ролики (эксцентрики);
- пневматический блок управления;
- воздушный компрессор;
- пневматические шланги.
Сервисные услуги
- доставка до Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение расходными комплектующими.
Купить пневматические захваты Улитка для разрывных и универсальных испытательных машин от Производителя! Фирма Эталон-Профит проектирует и производит улиточные роликовые захваты в соответствии с установленными стандартами или по индивидуальным заказам Клиентов. В случае наличия заинтересованности или появлении вопросов по пневмозахватам Улитка или другим испытательным зажимам и приспособлениями мы с удовольствием проконсультируем вас!
Наша компания дорожит репутацией, отвечает за качество произведенной продукции, ориентирована на правильное и длительное взаимодействие с Клиентами. Четкое соблюдение сроков производства, строгое несение гарантийных обязательств! Позвоните нам и мы предоставим информацию любой сложности по испытательному оборудованию! Не только по пневмозахватам "Улитка", но и по другим захватам и приспособлениям.
