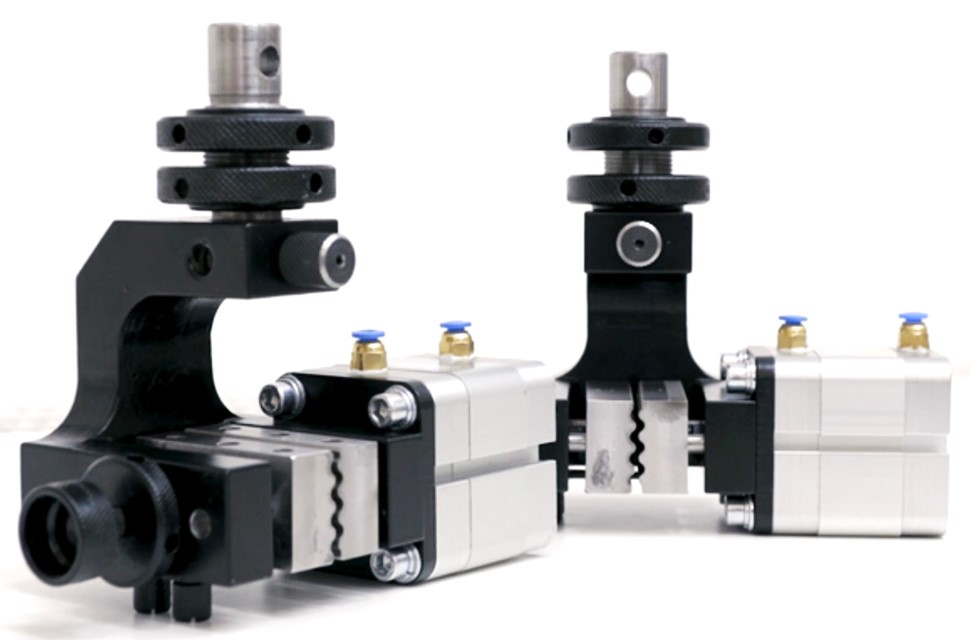

Захваты Р.ЗТ-П тисочные пневматические

Пневматические тисочные захваты Р.ЗТ-П предназначены для фиксации плоских и гибких образцов при испытаниях на растяжение в составе универсальных испытательных машин.

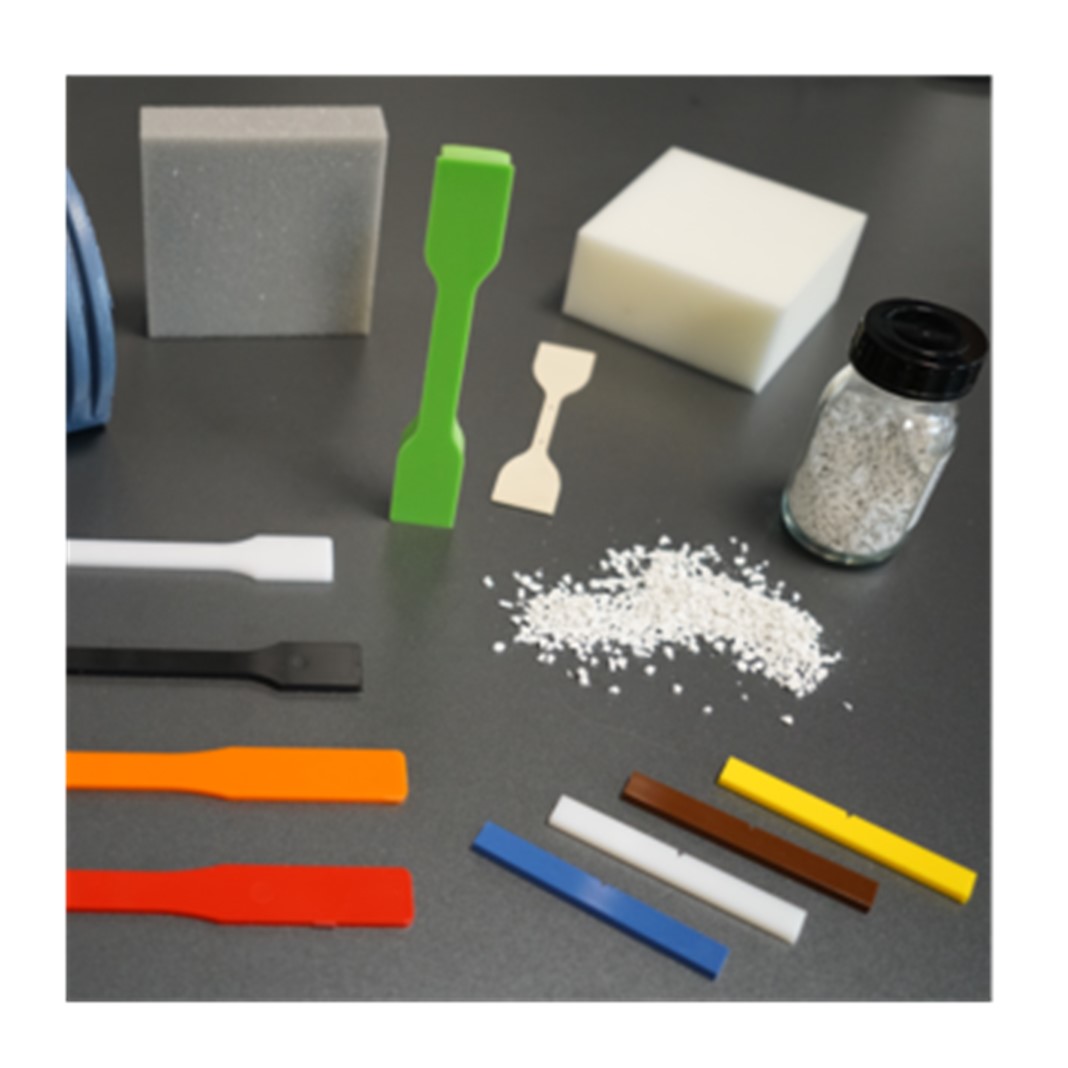

Основная область применения — полимерные плёнки, резина и эластомеры, пластмассы, текстильные материалы, нити и другие образцы с относительно невысокой разрушающей нагрузкой. В пределах технических возможностей захваты могут использоваться также для проволоки, древесины и готовых изделий.



РЕГУЛИРУЕМЫЙ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ



Образец фиксируется между тисочными вкладышами за счёт пневматического привода. Давление в системе регулируется, что позволяет подбирать усилие прижима под свойства конкретного материала. Это особенно важно для чувствительных образцов: слишком слабый зажим может привести к проскальзыванию, а чрезмерный — к повреждению или преждевременному разрушению в зоне закрепления.



Р.ЗТ-П обеспечивают одновременное смыкание вкладышей и стабильное усилие прижима в процессе растяжения За счёт этого снижается зависимость результата от ручного усилия оператора и повышается повторяемость установки образцов.



ВКЛАДЫШИ ПОД РАЗНЫЕ МАТЕРИАЛЫ



Захваты могут комплектоваться сменными вкладышами с различной рабочей поверхностью:



• гладкой;
• волнообразной или оребрённой;
• с насечкой;
• обрезиненной.



Конкретный вариант выбирается с учётом толщины, жёсткости, структуры поверхности и склонности образца к проскальзыванию или повреждению при зажиме.



ДЛЯ ИНТЕНСИВНОЙ ЛАБОРАТОРНОЙ РАБОТЫ



Пневматический привод ускоряет установку и снятие образцов и особенно удобен при большом количестве повторяющихся испытаний.



В отличие от клиновых захватов, здесь удержание образца обеспечивается регулируемым тисочным прижимом, поэтому Р.ЗТ-П хорошо подходят для тонких, мягких и деформируемых материалов, где важно контролировать давление на образец.



МОДИФИКАЦИИ И РАБОЧИЙ ДИАПАЗОН



Серия включает исполнения:



• Р.ЗТ-1П — максимальная испытательная нагрузка 1 кН;
• Р.ЗТ-5П — максимальная испытательная нагрузка 5 кН.



Для обеих модификаций максимальная ширина образца составляет 50 мм, толщина — до 8 мм. Размер рабочей поверхности вкладышей — 50 × 25 мм. Захваты могут изготавливаться и в других конструктивных исполнениях по техническому заданию заказчика.



ПНЕВМАТИЧЕСКАЯ СИСТЕМА



В состав комплекта входят сами захваты, сменные вкладыши, пневматический блок управления, воздушный компрессор, пневматические шланги и руководство по эксплуатации. Наличие собственного блока управления позволяет регулировать давление и подбирать усилие зажима под конкретный тип образца.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Р.ЗТ-П применяются совместно с универсальными испытательными машинами при испытаниях на растяжение. При подборе необходимо учитывать требуемую нагрузку, ширину и толщину образца, рабочую поверхность вкладышей и присоединительные размеры испытательной машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 14236-81 — полимерные плёнки и плёночные материалы. Метод испытания на растяжение. Стандарт предусматривает определение прочности, напряжения текучести и относительного удлинения.



ГОСТ 6611.2-73 — текстильные нити. Методы определения разрывной нагрузки и удлинения при разрыве.



ГОСТ 34370-2017 — пластмассы и композиционные материалы. Определение механических свойств при растяжении.

Комплект поставки

• захваты тисочные пневматические универсальные;
• сменные вкладыши для фиксации образцов;
• пневматический блок управления;
• воздушный компрессор;
• пневматические шланги;
• руководство по эксплуатации.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
