Захваты Р.ЗЦГ для образцов с цилиндрическими головками

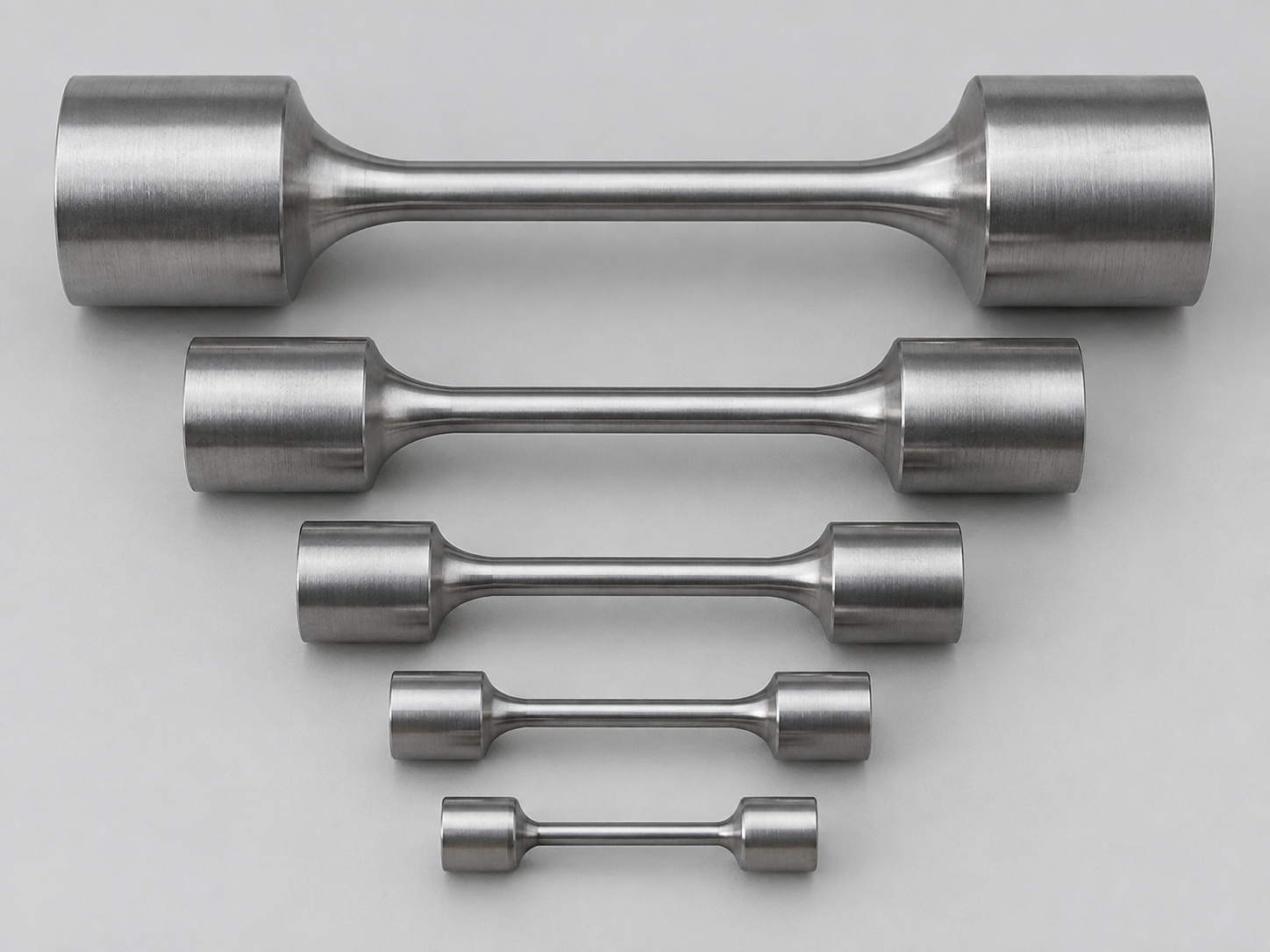

Захваты Р.ЗЦГ для образцов с цилиндрическими головками предназначены для статических испытаний на растяжение металлических образцов специальной формы — с цилиндрическими головками, заплечиками — так называемых «гагаринских» образцов. Такие образцы применяются при испытаниях чёрных и цветных металлов, сплавов, высокопрочной арматуры, отдельных композитов и стандартных образцов по нормативным методикам.



В пределах технических возможностей Р.ЗЦГ могут использоваться и для испытаний готовых изделий, например болтов, винтов и шпилек, если их геометрия позволяет надёжно установить изделие во вкладыши захватов.



СПЕЦИАЛИЗИРОВАННАЯ ФИКСАЦИЯ СТАНДАРТНЫХ ОБРАЗЦОВ



Главное назначение Р.ЗЦГ — не просто удержать образец, а обеспечить корректную передачу растягивающей нагрузки через его цилиндрические головки или заплечики. Такой способ фиксации важен для нормированных металлических образцов, геометрия которых заранее определяется стандартом. В отличие от клиновых или тисочных захватов, здесь рабочая часть образца не зажимается напрямую между вкладышами — нагрузка передаётся через головки, а образец устанавливается в специализированные сменные элементы захвата.



КАК УСТАНАВЛИВАЕТСЯ ОБРАЗЕЦ

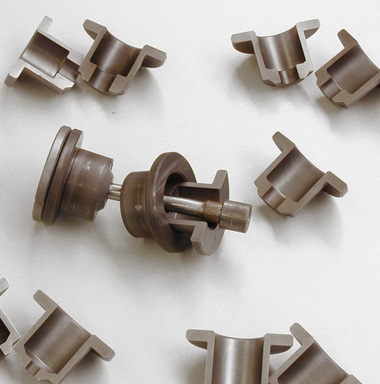

Конструкция включает корпус захвата, сменные вкладыши и защитные затворы. Подготовленный образец устанавливается во вкладыши, после чего собранная система помещается в пазы корпуса и фиксируется защитным затвором.



Защитный элемент удерживает вкладыши в рабочем положении и одновременно снижает риск выброса разрушенных частей образца после разрыва. Для испытаний металлических образцов при высоких нагрузках это имеет практическое значение с точки зрения безопасности работы оператора.



Р.ЗЦГ-50, Р.ЗЦГ-100 И Р.ЗЦГ-200



Серия включает три основных исполнения:



• Р.ЗЦГ-50 — максимальная испытательная нагрузка 50 кН, образцы № 4–9 по ГОСТ 1497-2023;
• Р.ЗЦГ-100 — до 100 кН, образцы № 3–6;
• Р.ЗЦГ-200 — до 200 кН, образцы № 1–5.



Конкретная модификация подбирается не только по максимальной силе испытания, но и по номеру образца, геометрии его головок, размерам рабочей части и присоединительным параметрам испытательной машины. Для нестандартных образцов возможны другие конструктивные исполнения и изготовление захватов по техническому заданию заказчика.



КАКИЕ ХАРАКТЕРИСТИКИ ОПРЕДЕЛЯЮТ ПРИ ИСПЫТАНИИ



При испытании металлического образца на растяжение с использованием Р.ЗЦГ могут определяться максимальная и разрушающая сила, временное сопротивление, предел пропорциональности, пределы текучести, модуль упругости, деформация, относительное удлинение и сужение — в зависимости от применяемой методики и измерительной системы испытательной машины.



При необходимости испытательная система может дополнительно комплектоваться экстензометрами и измерителями деформации для более точного определения деформационных характеристик рабочей части образца.



ИСПЫТАНИЯ ПРИ ПОНИЖЕННЫХ И ПОВЫШЕННЫХ ТЕМПЕРАТУРАХ



Захваты Р.ЗЦГ могут применяться не только при нормальной температуре, но и в составе испытательных систем для работы при пониженных и повышенных температурах.



Для таких задач захваты используются совместно с температурными камерами, электрическими печами и криосистемами при условии, что конкретное исполнение захватов, вкладышей и присоединительных элементов рассчитано на требуемый температурный диапазон.



При низкотемпературных испытаниях Р.ЗЦГ могут применяться, в частности, в методиках по ГОСТ 11150-84, где испытания металлов на растяжение выполняются при температурах до −100 °C.



При повышенных температурах те же захваты могут использоваться в составе испытательной системы с печью или высокотемпературной камерой для определения механических характеристик металлических образцов в нагретом состоянии — если это предусмотрено применяемой методикой и исполнением оснастки.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Захваты для цилиндрических образцов Р.ЗЦГ применяются совместно с универсальными испытательными машинами при статических испытаниях на осевое растяжение. При подборе учитываются максимальная нагрузка, номер и форма образца, размеры цилиндрических головок, комплект вкладышей и присоединительные размеры машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 1497-2023 — применяется при статических испытаниях металлов на растяжение. Для Р.ЗЦГ актуальны образцы типов I, II, III и V с нормированной геометрией рабочей части и головок.



ГОСТ 11150-84 — применяется при испытаниях металлов на растяжение при пониженных температурах до −100 °C; для этой методики используются образцы типов II и III.



ГОСТ Р 52627-2006 — применяется при испытаниях полноразмерных болтов, винтов и шпилек из стали на растяжение, в том числе пробной нагрузкой и до разрушения.



ГОСТ 6966-66 — применяется при определении механических свойств сварных соединений или их отдельных участков при статическом растяжении.

Комплект поставки

• захваты для испытаний пропорциональных цилиндрических образцов с заплечиками;
• сменные вкладыши для фиксации образцов.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
