Захваты Р.ЗРК рычажно-клещевые

Рычажно-клещевые захваты Р.ЗРК предназначены прежде всего для испытаний на растяжение плоских образцов из высокоэластичной резины, термоэластопластов, пластмасс и других материалов, которые в процессе деформирования требуют автоматического дополнительного поджатия. В пределах технических возможностей захваты также могут применяться для отдельных образцов из композитов, древесины, клеевых соединений и пластичных металлов.



Р.ЗРК используют в составе одноколонных и двухколонных универсальных испытательных машин. При необходимости систему можно дополнить экстензометрами и измерителями деформации для регистрации удлинения образца в процессе растяжения.

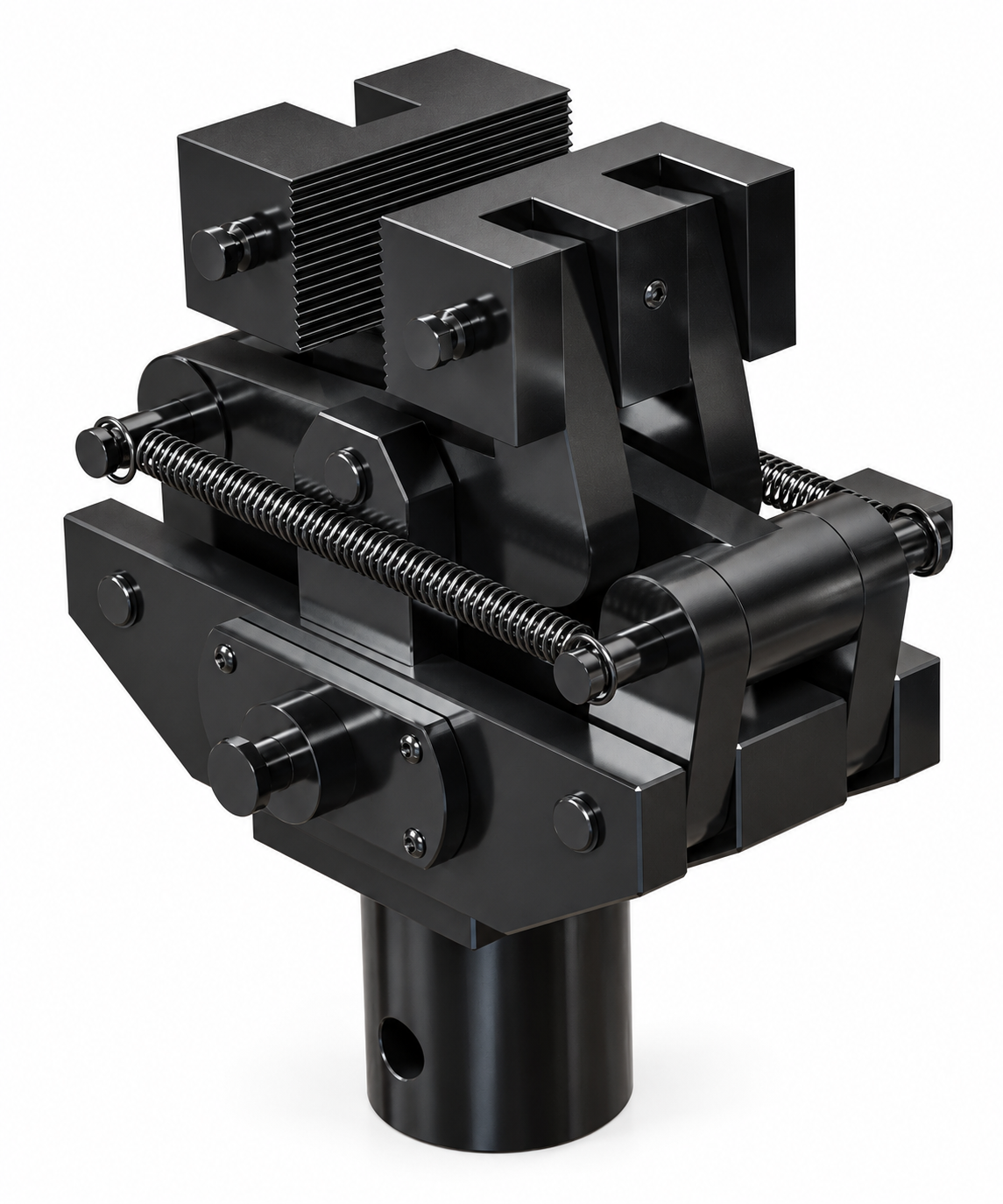

САМОЗАЖИМ ЗА СЧЁТ РЫЧАЖНО-КЛЕЩЕВОГО МЕХАНИЗМА



Главная особенность Р.ЗРК — автоматическое увеличение усилия поджатия по мере роста растягивающей нагрузки.



После установки образца пружины преднатяжения создают начальное усилие фиксации. В процессе испытания рычажно-клещевой, или ножничный, механизм самозажимается, поэтому сила прижатия возрастает вместе с нагрузкой. Это помогает удерживать деформируемый образец без постоянной ручной корректировки зажима.



Боковая подвижность механизма позволяет сохранять нагружение образца по оси растяжения. Для эластичных и пластичных материалов это особенно важно, поскольку их геометрия заметно меняется по мере деформации.



ДВА ИСПОЛНЕНИЯ — ДО 0,5 И 10 кН



Серия включает две основные модификации:



• Р.ЗРК-0,5 — максимальная испытательная нагрузка 0,5 кН; толщина образца до 3 мм, ширина до 35 мм;
• Р.ЗРК-10 — максимальная испытательная нагрузка 10 кН; толщина образца до 6 мм, ширина до 50 мм.



Конкретное исполнение выбирают с учётом разрушающей нагрузки, толщины и ширины образца, его материала, формы и требований применяемой методики. Для нестандартных задач возможны другие конструктивные исполнения Р.ЗРК по техническому заданию заказчика.



ДЛЯ ЭЛАСТИЧНЫХ И ДЕФОРМИРУЕМЫХ ОБРАЗЦОВ



Рычажно-клещевые захваты особенно полезны в тех случаях, когда обычного фиксированного прижима недостаточно из-за заметного изменения размеров образца в ходе испытания. Типичные объекты испытаний:



• резина и резиновые смеси;
• термоэластопласты;
• пластмассы;

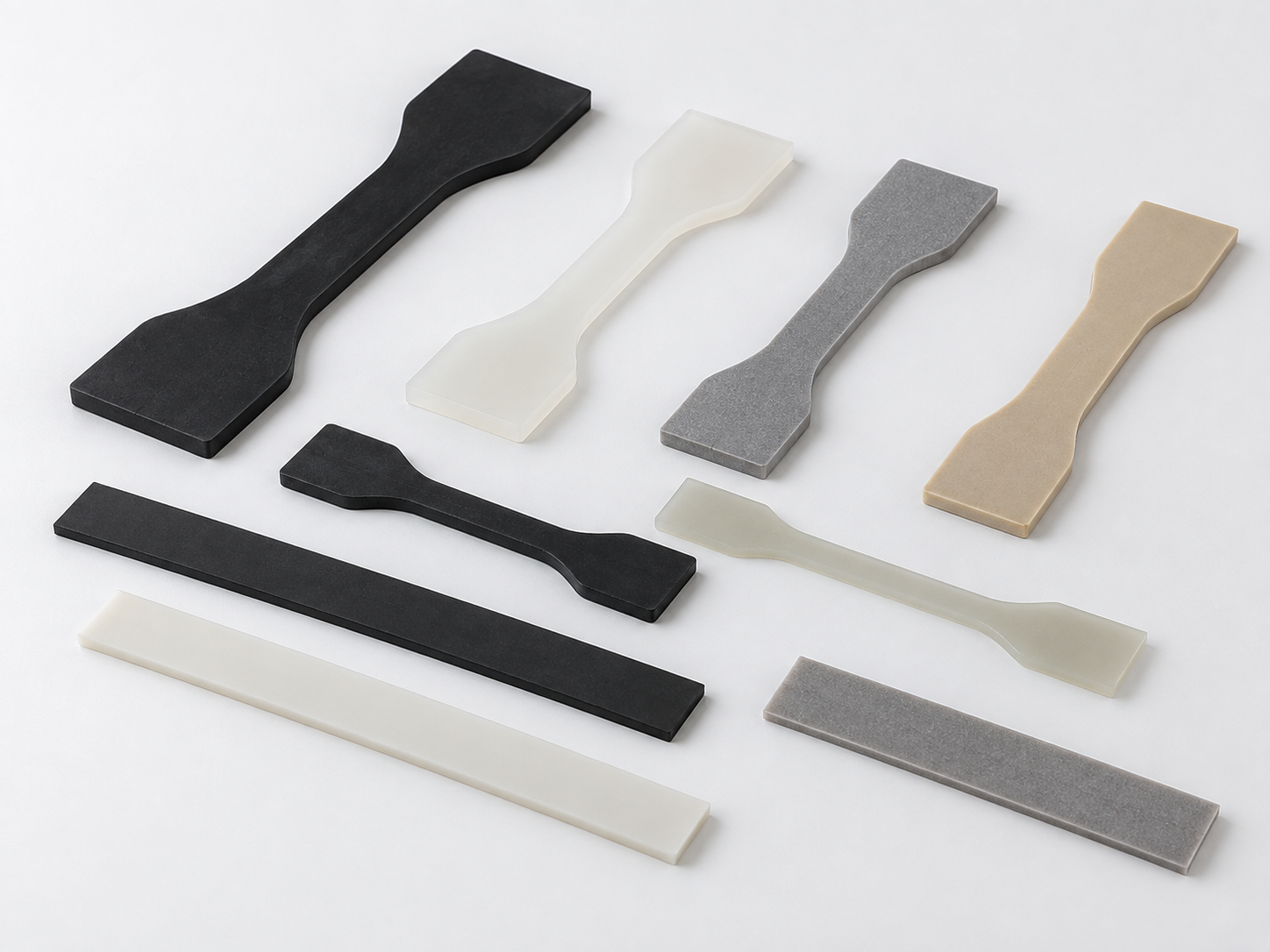

• плоские образцы и образцы в форме лопаток;
• отдельные композиты;
• древесина;
• клеевые соединения;
• пластичные металлы и другие материалы в пределах возможностей захватов.



ИСПЫТАНИЯ ПРИ РАЗНЫХ ТЕМПЕРАТУРАХ



Конструкция Р.ЗРК допускает применение захватов в составе испытательных систем с температурными камерами и криокамерами при условии, что конкретное исполнение оснастки рассчитано на требуемый температурный режим.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 270-75 — применяется при испытаниях резины на растяжение до разрушения. Используются плоские образцы, в том числе в форме лопаток; определяются прочностные и деформационные характеристики материала.



ГОСТ 11262-2017 — применяется при испытаниях пластмасс на растяжение. Методика предусматривает испытания цельных плоских образцов и образцов в форме лопаток с определением прочности, предела текучести и относительного удлинения.



ГОСТ Р 54553-2019 — применяется при испытаниях резины и термоэластопластов на растяжение с определением максимальной силы, предельной прочности, удлинения при разрыве и других характеристик.

Комплект поставки

• захваты рычажно-клещевые

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
