Захваты Р.ЗРГ для испытаний резьбовых соединений

Захваты Р.ЗРГ для испытаний резьбовых соединений предназначены для фиксации металлических образцов с резьбовыми головками, а также крепёжных изделий при испытаниях на осевое растяжение.



Основная область применения — резьбовые образцы из металлов и сплавов, болты, винты, шпильки и другие изделия, где нагрузка должна передаваться через резьбовое соединение. Захваты Р.ЗРГ применяются как при кратковременных статических испытаниях, так и при испытаниях на длительную прочность и ползучесть.



НАГРУЗКА ПЕРЕДАЁТСЯ ЧЕРЕЗ РЕЗЬБУ

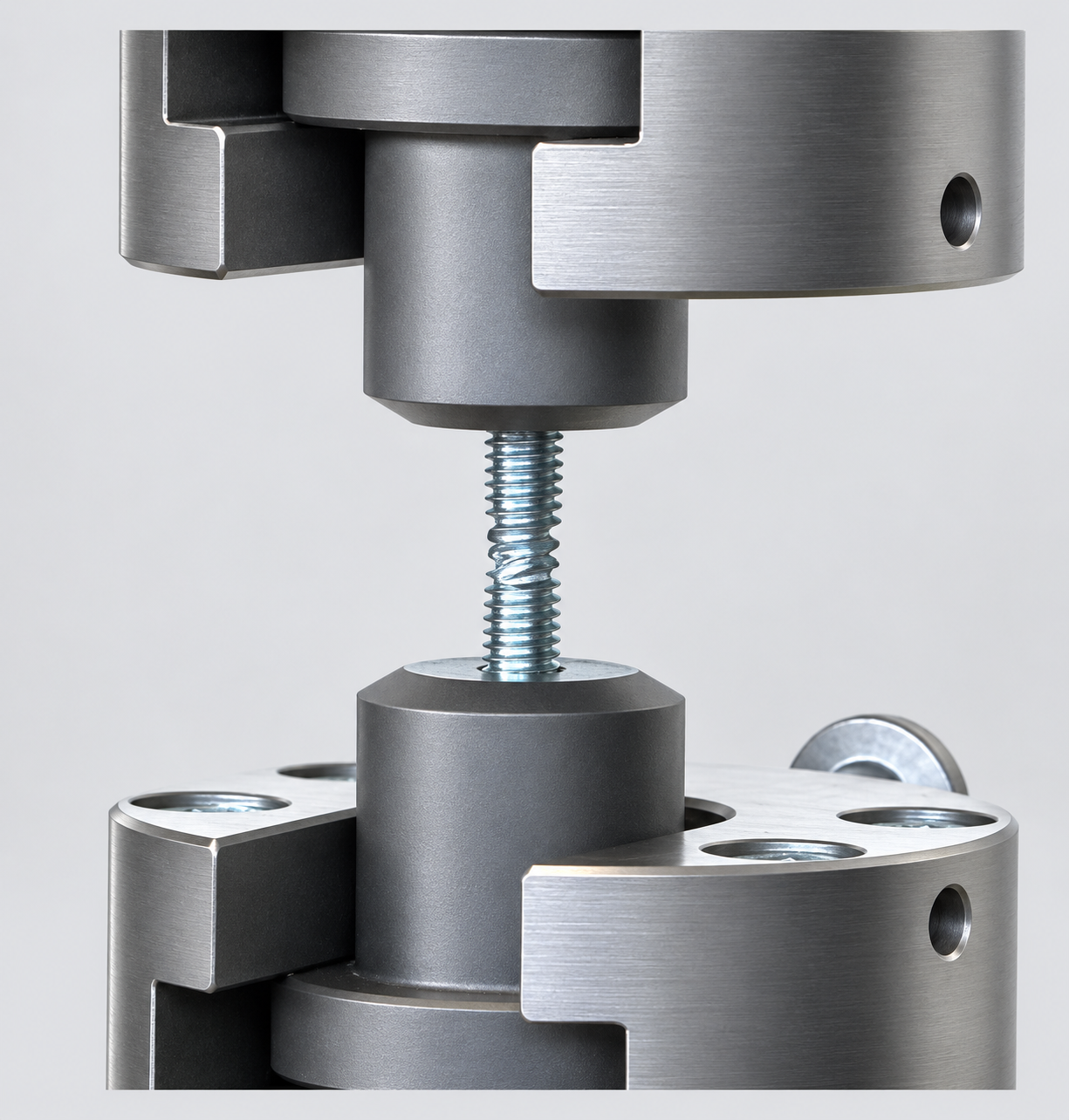

Главная особенность Р.ЗРГ — способ закрепления образца. Рабочая часть не зажимается между губками, как в тисочных или клиновых захватах: образец устанавливается через резьбовую часть, поэтому растягивающая сила передаётся вдоль его продольной оси через резьбовое соединение. Такая схема особенно уместна для образцов и готовых изделий, геометрия которых изначально предусматривает резьбовое присоединение.



ДЛЯ ОБРАЗЦОВ И ГОТОВОГО КРЕПЕЖА

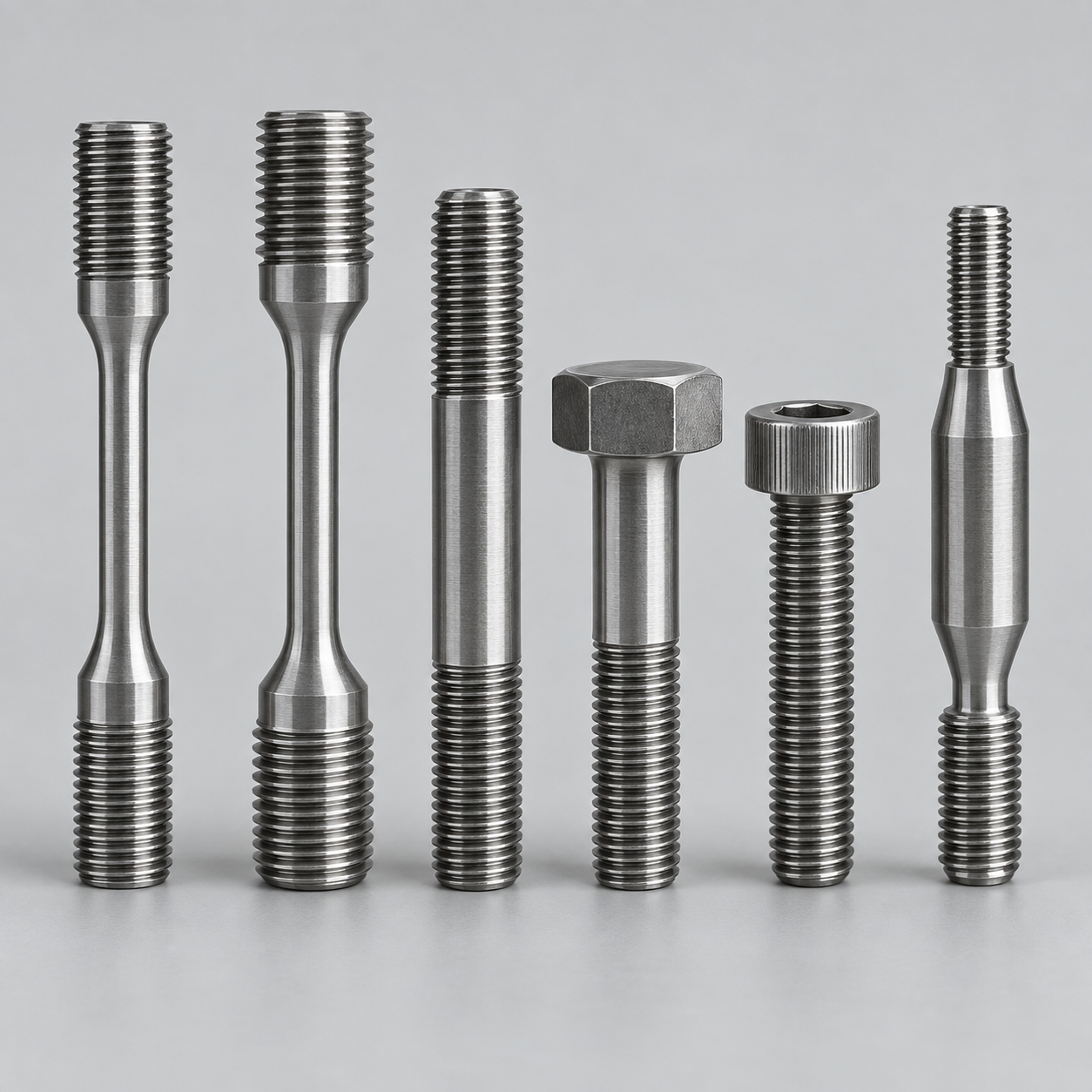

Захваты Р.ЗРГ могут применяться для испытаний:



• металлических образцов с резьбовыми головками;
• болтов;
• винтов;
• шпилек;
• других крепёжных и резьбовых изделий;
• специальных образцов, изготовленных под конкретную методику.



Для нестандартной резьбы или нетиповой геометрии присоединительная часть захвата может адаптироваться под конкретный образец или техническое задание. На базе Р.ЗРГ могут выполняться специализированные решения для испытаний болтов, винтов, шпилек, гаек, фитингов и других деталей с резьбовыми соединениями.



СТАТИЧЕСКОЕ РАСТЯЖЕНИЕ, ДЛИТЕЛЬНАЯ ПРОЧНОСТЬ И ПОЛЗУЧЕСТЬ



Р.ЗРГ применяются не только на универсальных испытательных машинах при обычном растяжении, но и на машинах X-TIME для испытаний на длительную прочность и ползучесть. Для X-TIME металлические образцы с резьбовыми головками как раз являются одной из типовых задач для Р.ЗРГ: захваты обеспечивают осевую фиксацию образца на протяжении длительного нагружения.



ИСПЫТАНИЯ ПРИ РАЗНЫХ ТЕМПЕРАТУРАХ



Захваты Р.ЗРГ могут использоваться при нормальной, пониженной и повышенной температуре — при условии, что конкретное исполнение захватов, присоединительных элементов и всей испытательной системы рассчитано на соответствующий температурный режим.

При испытаниях на длительную прочность и ползучесть Р.ЗРГ могут работать в составе систем с температурными камерами, электрическими печами и криосистемами. Для машин X-TIME в зависимости от комплектации предусмотрены испытания в широком температурном диапазоне, поэтому температурное исполнение оснастки подбирается под конкретную задачу.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМ ОБОРУДОВАНИЕМ



Захваты Р.ЗРГ могут применяться совместно с универсальными испытательными машинами при статическом растяжении, а также с машинами длительной прочности и ползучести. При подборе учитываются тип и размер резьбы, геометрия образца, максимальная нагрузка, вид испытания, температурные условия и присоединительные размеры испытательной машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 1497-2023 — применяется при статических испытаниях металлов на растяжение. Для образцов с резьбовыми головками Р.ЗРГ обеспечивают специализированную схему осевой фиксации без прямого зажима рабочей части.



ГОСТ 10145-81 — применяется при испытаниях металлов на длительную прочность. Для таких задач Р.ЗРГ могут использоваться в составе машин X-TIME для фиксации металлических образцов с резьбовыми головками.



ГОСТ 3248-81 — применяется при испытаниях металлов на ползучесть. В испытательных системах X-TIME захваты Р.ЗРГ используются для образцов соответствующей геометрии при длительном осевом нагружении.

Комплект поставки

• захваты для испытаний пропорциональных цилиндрических образцов с резьбой;
• сменные вкладыши для образцов.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
