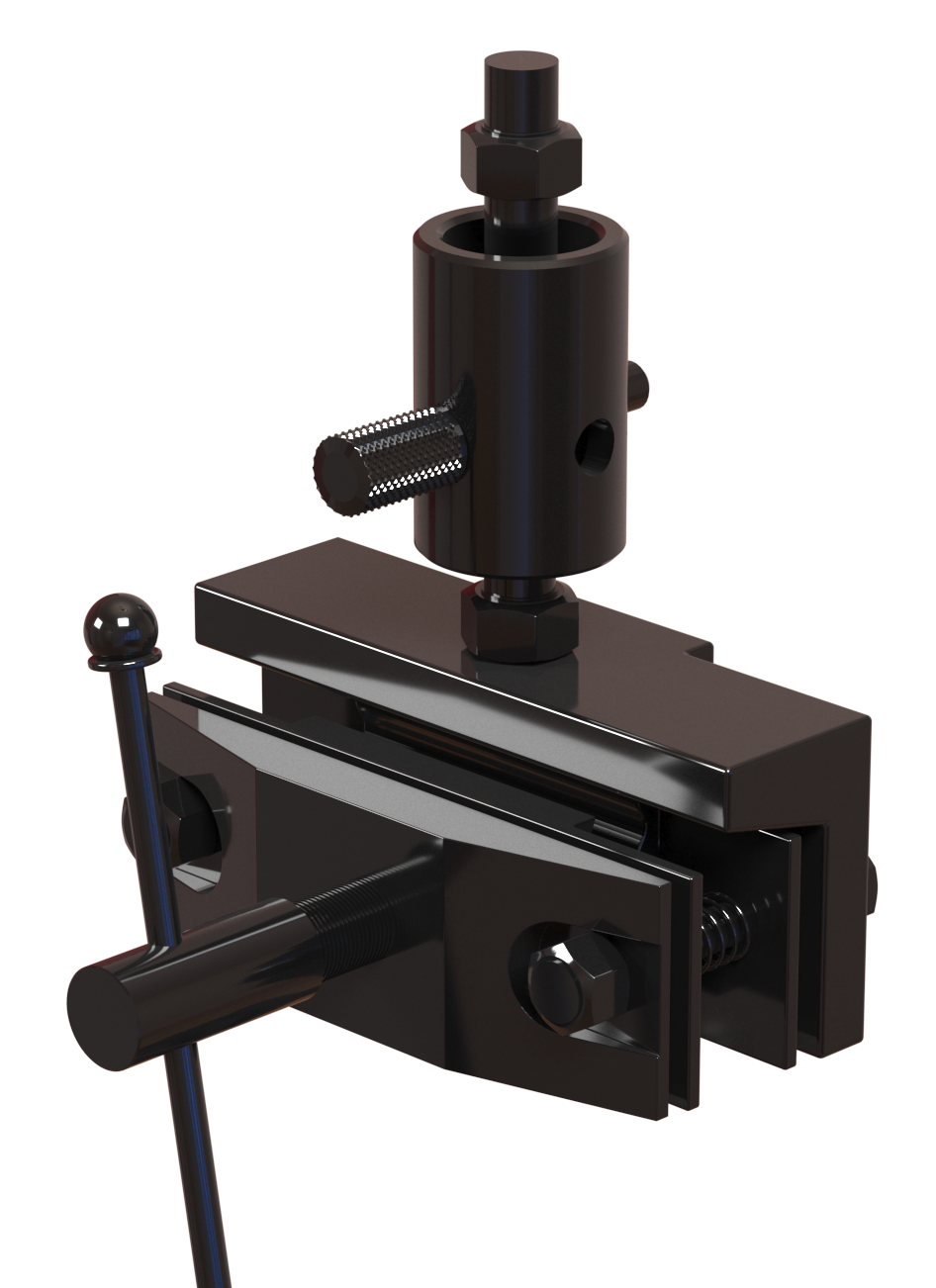

Захваты Р.ЗТТ механические тисочные

Механические тисочные захваты Р.ЗТТ предназначены для фиксации плоских образцов при статических испытаниях на растяжение в составе универсальных испытательных машин.



Захваты применяются для испытаний металлов, пластмасс и полимеров, композиционных материалов, древесины, бумаги и картона, текстиля, резиновых и текстильных лент, проволоки и других материалов, если геометрия и разрушающая нагрузка образца соответствуют техническим возможностям конкретного исполнения.



МЕХАНИЧЕСКИЙ ТИСОЧНЫЙ ЗАЖИМ



Образец фиксируется между сменными вкладышами с помощью ручного механизма зажима. Усилие прижима зависит от момента затяжки и упругости конструкции захвата.



Р.ЗТТ имеют односторонний привод зажима, при этом конструкция обеспечивает симметричное смыкание и автоматическую центровку вкладышей. Это упрощает установку плоского образца и помогает сохранять его положение относительно оси растяжения.



В отличие от клиновых захватов, здесь удержание образца обеспечивается непосредственным тисочным прижимом, а не самоподжимом при росте растягивающей нагрузки.



ВКЛАДЫШИ ПОД РАЗНЫЕ МАТЕРИАЛЫ



В зависимости от испытываемого материала Р.ЗТТ могут комплектоваться сменными вкладышами с различной рабочей поверхностью:



• гладкой;
• волнообразной;
• с пирамидальной насечкой;
• с резиновой накладкой.



Тип вкладышей выбирается с учётом материала, толщины, состояния поверхности и склонности образца к проскальзыванию или повреждению в зоне зажима.



РАБОЧИЙ ДИАПАЗОН И ДВА ИСПОЛНЕНИЯ



Максимальная испытательная нагрузка Р.ЗТТ составляет 10 кН. Предусмотрены исполнения для образцов шириной до 50 мм и до 100 мм. Максимальная толщина образца для обоих исполнений — 10 мм. Размер рабочих вкладышей составляет соответственно 50 × 25 мм и 100 × 25 мм.



Существуют и другие конструктивные исполнения Р.ЗТТ, которые могут изготавливаться по техническому заданию заказчика.



МАЛАЯ МОНТАЖНАЯ ВЫСОТА И РАБОЧЕЕ ПРОСТРАНСТВО



Одно из практических преимуществ Р.ЗТТ — сравнительно малая монтажная высота. Это позволяет экономнее использовать рабочее пространство испытательной машины, что особенно важно при ограниченной высоте между траверсами или при установке дополнительного измерительного оборудования.



При испытаниях могут дополнительно применяться экстензометры и измерители деформации для определения удлинения, упругих и пластических характеристик образца.



ИСПЫТАНИЯ ПРИ ПОВЫШЕННЫХ И ПОНИЖЕННЫХ ТЕМПЕРАТУРАХ



Механические Р.ЗТТ могут применяться при температурных испытаниях материалов в режимах нагрева и охлаждения, если конкретное исполнение захватов и испытательной системы рассчитано на соответствующий температурный диапазон. Это делает их подходящими для работы совместно с камерами и печами для температурных испытаний в составе соответствующей испытательной конфигурации.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Р.ЗТТ используются совместно с универсальными испытательными машинами при испытаниях плоских образцов на растяжение. При подборе учитываются максимальная нагрузка, ширина и толщина образца, материал, тип рабочей поверхности вкладышей и присоединительные размеры машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 11701-69 — тонкие листы и ленты из чёрных и цветных металлов. Метод испытания на растяжение. Стандарт предусматривает определение характеристик прочности и пластичности тонких металлических образцов.



ГОСТ 938.11-69 — метод испытания кожи на растяжение до разрушения с определением прочностных и деформационных характеристик.



ГОСТ 9550-81 — пластмассы. Метод определения модуля упругости при растяжении. При таких испытаниях используются испытательная машина и измерение деформации рабочего участка образца.

Комплект поставки

• захваты тисочные механические универсальные;
• сменные вкладыши для фиксации образцов.
