Захваты Р.ЗВ вальцевого типа

Вальцевые захваты Р.ЗВ предназначены для испытаний на растяжение гибких образцов в форме полос и лент: текстильных и геотекстильных материалов, резины, корда, строп, жгутов, ремней безопасности, конвейерных и транспортёрных лент и других образцов, для которых обычный прямой зажим может приводить к проскальзыванию или локальному разрушению.



Захваты применяются в составе универсальных испытательных машин при определении прочности, разрывной нагрузки и деформационных характеристик гибких материалов.



ФИКСАЦИЯ ЗА СЧЁТ НАВИВАНИЯ НА БАРАБАН

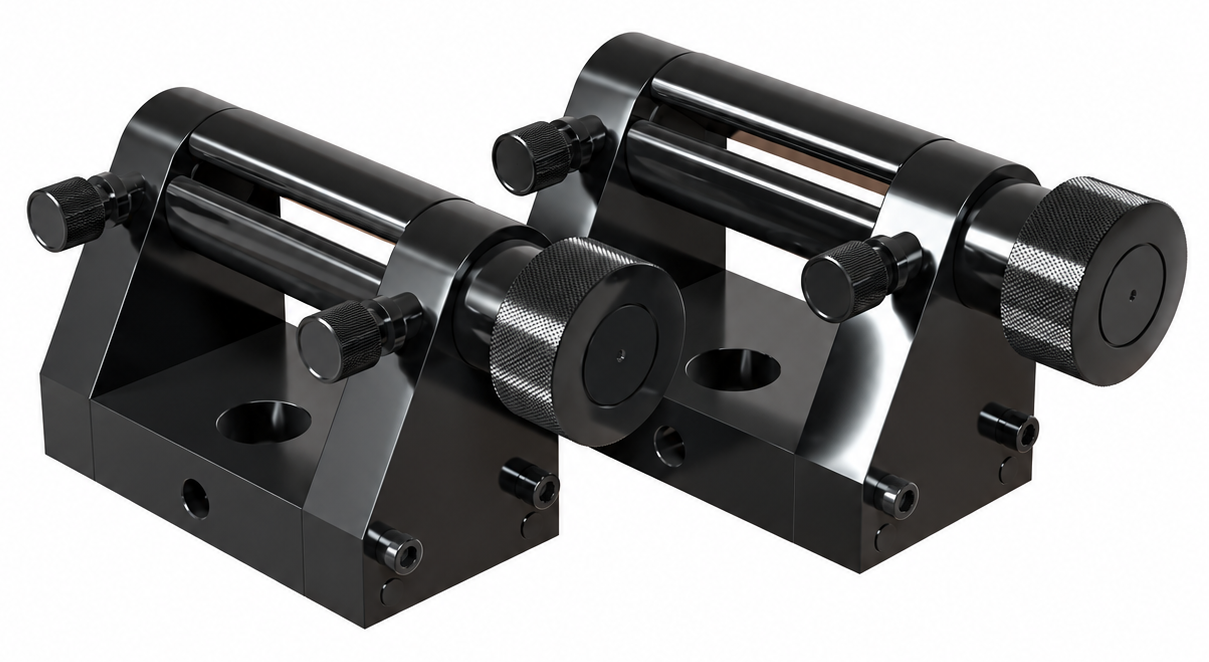

Конструкция Р.ЗВ включает корпус и барабан с продольной прорезью. При установке образец пропускается через прорезь и несколько раз навивается на барабан, после чего его положение фиксируется. По мере увеличения растягивающей нагрузки многократное навивание создаёт эффект самозажима: часть усилия воспринимается трением между образцом и поверхностью барабана, поэтому нагрузка непосредственно в зоне окончательной фиксации снижается. Это уменьшает концентрацию напряжений и помогает добиться разрушения образца в рабочей части, а не непосредственно у захвата.



ДВА ИСПОЛНЕНИЯ ДЛЯ РАЗНЫХ НАГРУЗОК



Серия включает:



• Р.ЗВ-50 — максимальная испытательная нагрузка 50 кН, ширина образца до 80 мм, толщина до 6 мм;
• Р.ЗВ-100 — максимальная испытательная нагрузка 100 кН, ширина образца до 100 мм, толщина до 10 мм.



Конкретное исполнение подбирается по максимальной нагрузке, ширине и толщине образца, его гибкости и требованиям применяемой методики испытаний.



ДЛЯ ЛЕНТ, СТРОП И РЕЗИНОТКАНЕВЫХ МАТЕРИАЛОВ



Вальцевые (барабанные) захваты Р.ЗВ особенно удобны для образцов, которые должны надёжно удерживаться при большой растягивающей силе, но при этом чувствительны к локальному пережатию.

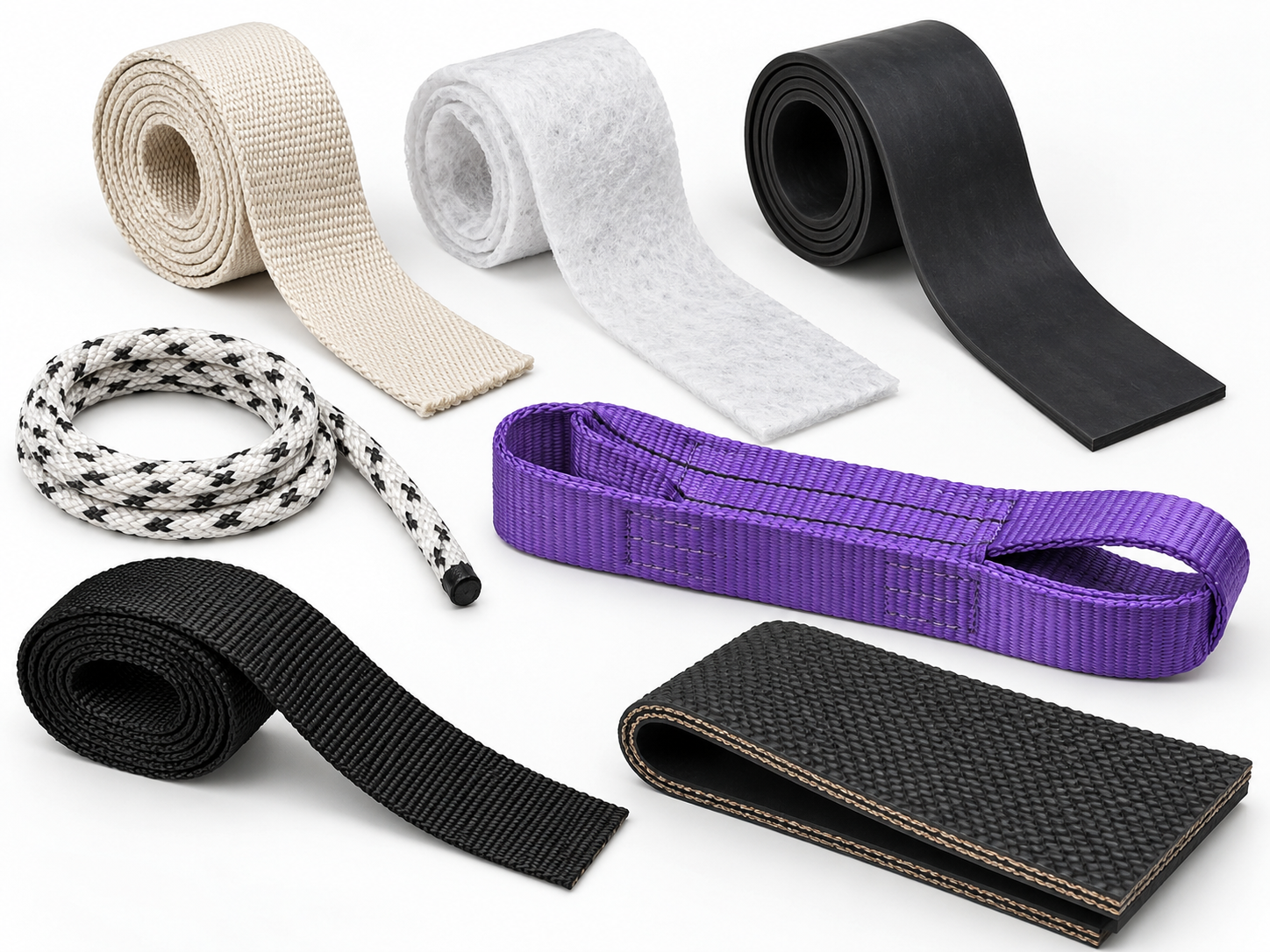

К типичным объектам испытаний относятся:



• текстильные и геотекстильные ленты;
• ремни и стропы;
• жгуты и корд;
• резинотканевые материалы;
• конвейерные и транспортёрные ленты;
• медицинские жгуты;
• другие мягкие и гибкие образцы полосового типа.



ИСПЫТАНИЯ ПРИ РАЗНЫХ ТЕМПЕРАТУРАХ



Р.ЗВ могут применяться в составе испытательных систем с температурными камерами. Рабочий диапазон захватов Р.ЗВ составляет от −100 до +300 °C. Это позволяет использовать их при исследованиях резинотканевых, полимерных и текстильных материалов не только при нормальной, но и при повышенной или пониженной температуре.



ИЗМЕРЕНИЕ ДЕФОРМАЦИИ



При необходимости испытательная система может дополнительно комплектоваться экстензометрами и измерителями деформации. Это позволяет определять удлинение ленточных и полосовых материалов непосредственно в процессе растяжения.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 16218.9-89 — применяется при испытаниях текстильно-галантерейных изделий, включая ленты, тесьму, шнуры и бинты, с определением предельного растяжения, растяжимости, упругости и остаточного удлинения.



ГОСТ 3813-72 — устанавливает методы определения разрывных характеристик текстильных материалов и тканей, включая максимальную нагрузку, удлинение при разрыве и работу разрыва.



ГОСТ ISO 2062-2014 — применяется при испытаниях текстильных материалов и пряжи с определением разрывной нагрузки, прочности и относительного удлинения при разрыве.

Комплект поставки

• захваты вальцевые.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
