Захваты Р.ЗВЧ вилочные

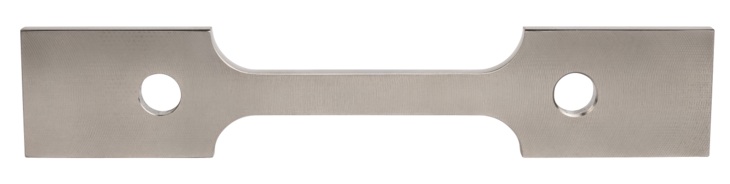

Вилочные захваты Р.ЗВЧ предназначены для испытаний на растяжение плоских образцов с отверстиями из металлов, термопластов и других материалов, когда нагрузка должна передаваться через палец, установленный в отверстие образца.



Такая схема особенно удобна для испытаний образцов, вырезанных из труб, листовых материалов и сварных соединений, где применение обычного тисочного или клинового зажима не соответствует геометрии образца или требованиям методики. Р.ЗВЧ применяются в составе разрывных и универсальных испытательных машин.



ФИКСАЦИЯ ОБРАЗЦА ЧЕРЕЗ ОТВЕРСТИЕ

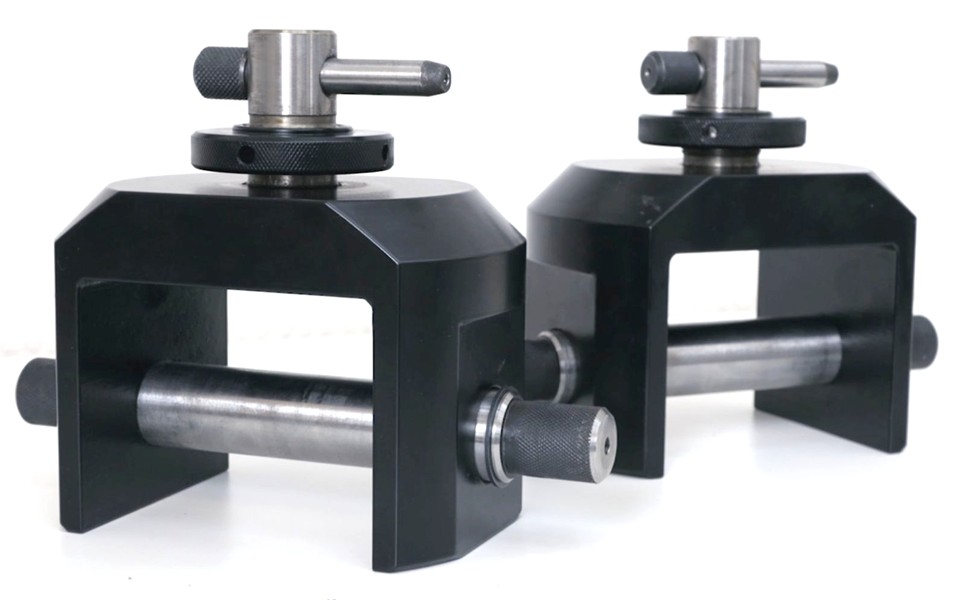

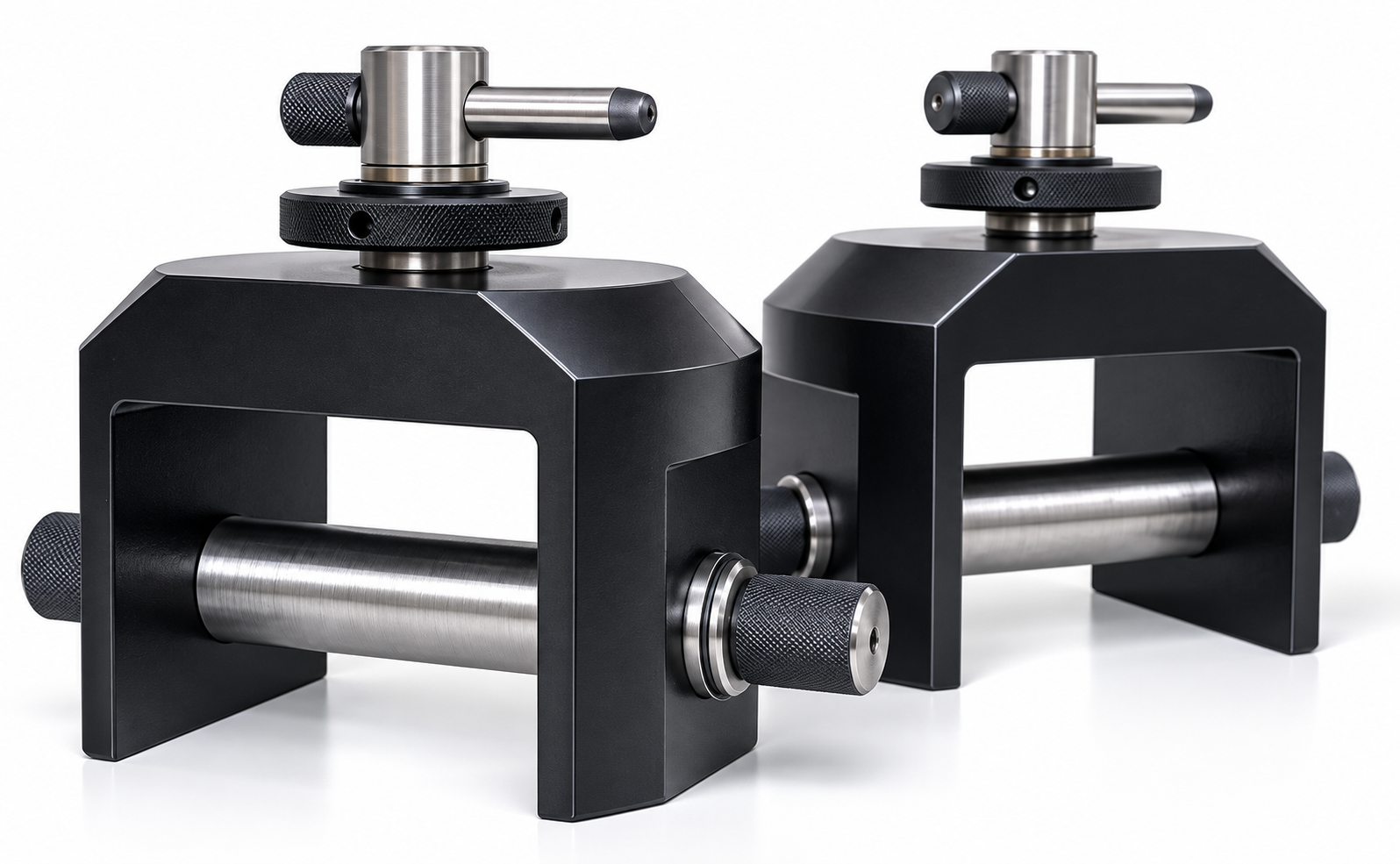

Главная особенность вилочных захватов Р.ЗВЧ — способ передачи нагрузки. Образец устанавливается между щеками вилки, отверстие в образце совмещается с отверстиями захвата, после чего через них устанавливается фиксирующий палец. Растягивающая сила передаётся через палец и отверстие образца, поэтому рабочая часть не зажимается между губками. Такая схема позволяет испытывать образцы специальной геометрии, для которых отверстие является частью нормированной конструкции образца или предусмотрено методикой испытаний. Конструкция Р.ЗВЧ включает вилки, пальцы, переходники, контргайки и фиксаторы для установки захватов на испытательной машине.



ДЛЯ ОБРАЗЦОВ ИЗ ТРУБ И ЛИСТОВЫХ МАТЕРИАЛОВ

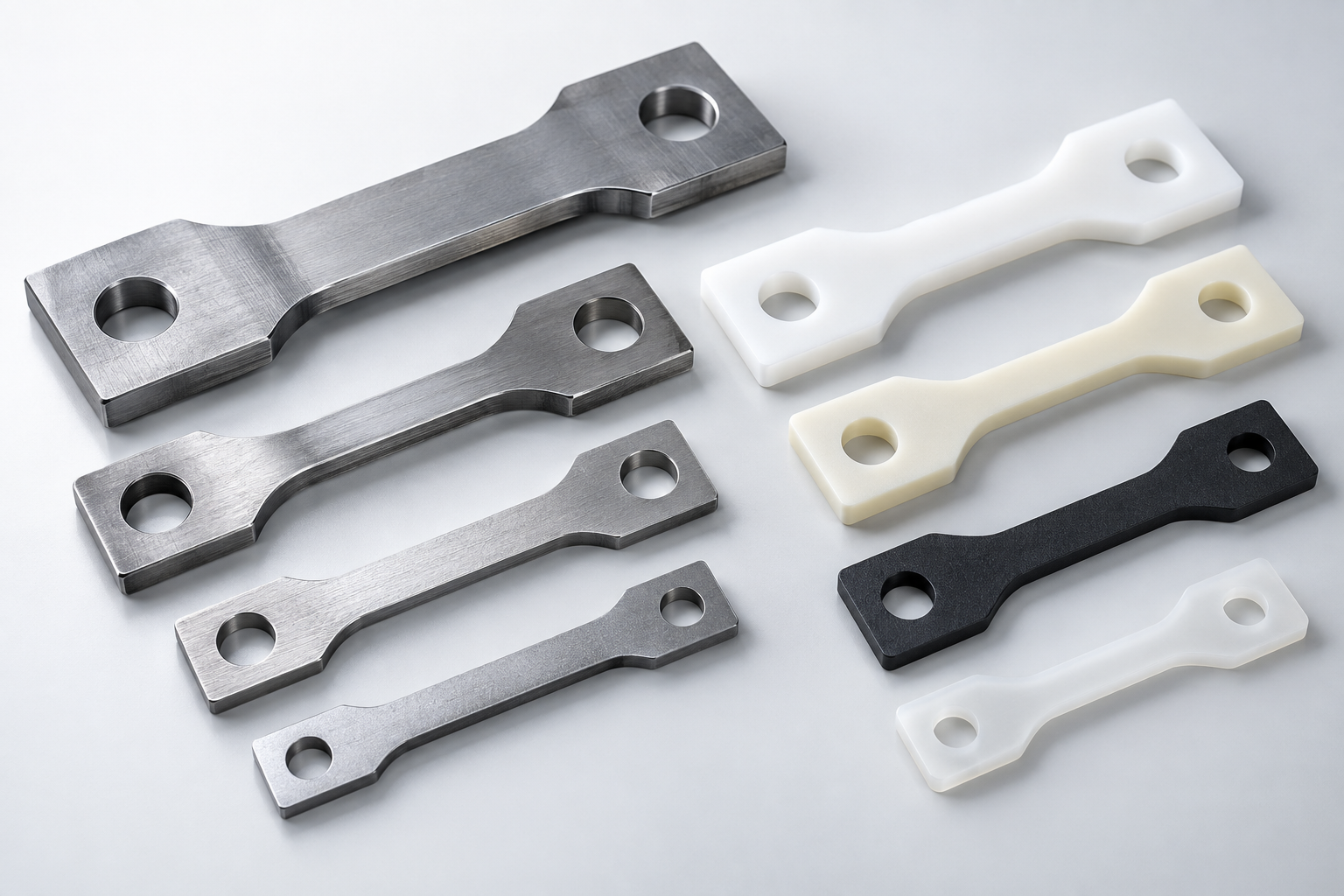

Вилочные захваты особенно актуальны при испытаниях образцов, изготовленных из сегментов металлических и полимерных труб. Р.ЗВЧ могут применяться для:



• металлических плоских образцов с отверстиями;
• термопластичных образцов;
• образцов, вырезанных из труб;
• сварных соединений листов и труб;
• специальных образцов, форма которых предусматривает пальцевое крепление.



Для стандартных исполнений предусмотрены пальцы под отверстия диаметром 10, 12, 15 и 20 мм. Конкретная конструкция захвата подбирается по максимальной нагрузке, толщине и ширине образца, диаметру отверстия и требованиям применяемого стандарта. Для нестандартных образцов возможны другие размеры вилки, пальца и присоединительных элементов по техническому заданию заказчика.



ИСПЫТАНИЯ ПРИ ПОВЫШЕННЫХ И ПОНИЖЕННЫХ ТЕМПЕРАТУРАХ



Р.ЗВЧ могут применяться не только при нормальной температуре.



При испытаниях металлов по ГОСТ 9651-84 вилочные захваты могут использоваться при повышенных температурах до 1200 °C в составе соответствующей испытательной системы.



При испытаниях по ГОСТ 11150-84 возможно проведение испытаний металлов при пониженных температурах до −100 °C с использованием криокамеры. Конкретное температурное исполнение захватов и пальцев должно соответствовать условиям испытания. При необходимости система комплектуется температурными камерами, печами и криосистемами.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ Р 55142-2012 — применяется при испытаниях сварных соединений листов и труб из термопластов на растяжение. Для образцов типов 2 и 3 предусмотрены плоские образцы с нормированным отверстием; при испытании определяются характеристики деформации и разрушения соединения.



ГОСТ 9651-84 — применяется при испытаниях металлов на растяжение при повышенных температурах. Для ряда плоских образцов используются отверстия диаметром от 10 до 20 мм; определяются пределы текучести, временное сопротивление, относительное удлинение и другие механические характеристики.



ГОСТ 11150-84 — применяется при испытаниях чёрных и цветных металлов на растяжение при пониженных температурах до −100 °C. Образцы устанавливаются в вилочные захваты, фиксируются пальцами и испытываются при заданной температуре до разрушения.

Комплект поставки

• захваты вилочные.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
