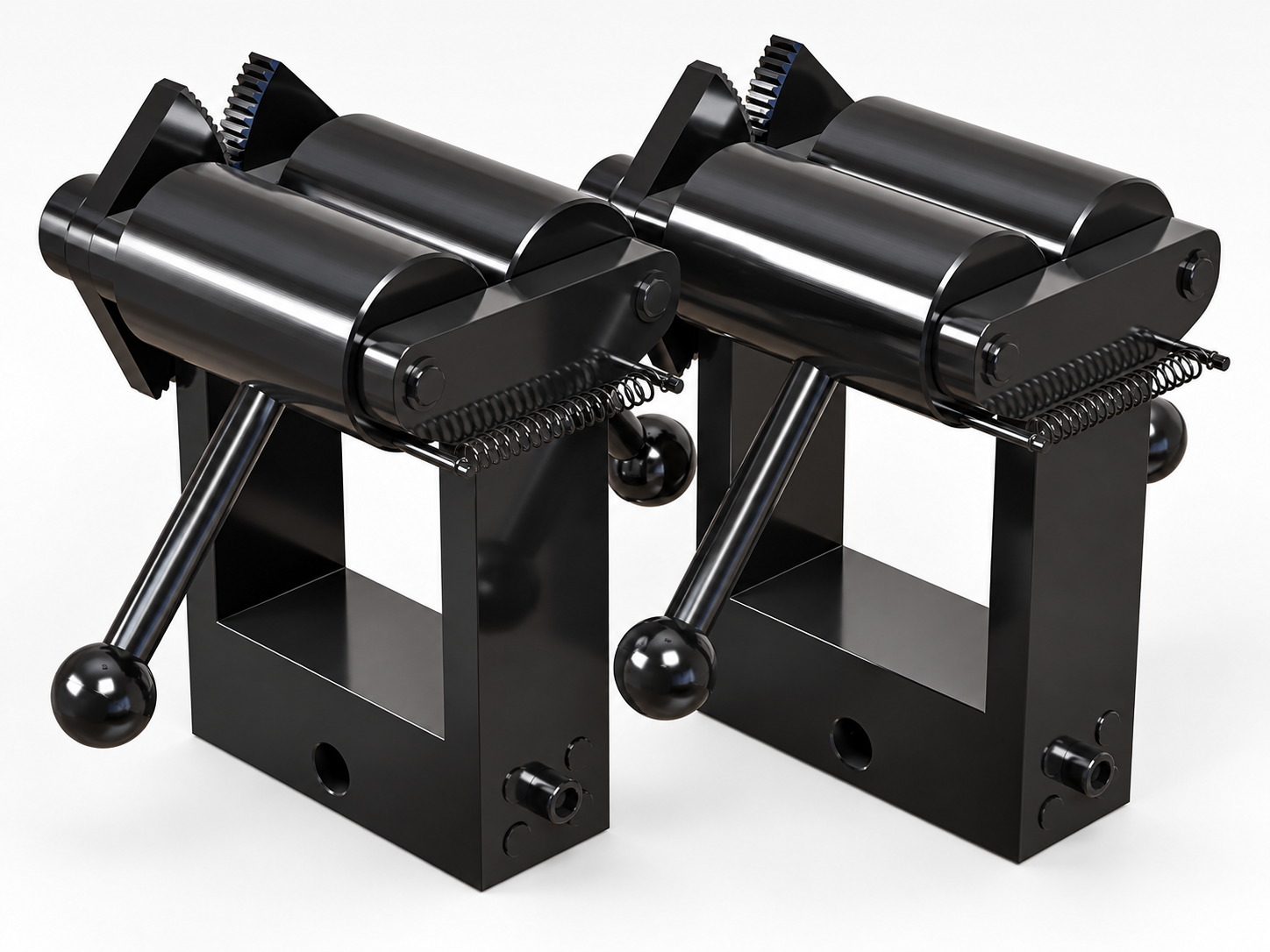

Захваты Р.ЗЭ2 двухэксцентриковые

Двухэксцентриковые самозажимные захваты Р.ЗЭ2 предназначены для испытаний на растяжение гибких и высокоэластичных образцов из резины, клеёв, герметиков, силикона, плёнок, мягких пластмасс, медицинских трубок, кожаных ремешков и выделанных меховых шкурок. Особенно востребованы они при испытаниях резиновых образцов типов 1, 2, 3, 4, 5 и 7 по ГОСТ 270-75.



Захваты применяются на разрывных и универсальных испытательных машинах различных конструктивных исполнений и при необходимости могут использоваться совместно с экстензометрами и измерителями деформации.



ДВА ЭКСЦЕНТРИКА ДЛЯ НАДЁЖНОГО САМОПОДЖИМА



Главная особенность Р.ЗЭ2 — наличие двух эксцентриковых роликов, которые автоматически увеличивают усилие фиксации образца по мере роста растягивающей нагрузки. Пружины создают предварительное натяжение и удерживают механизм в открытом положении при установке образца. После начала испытания ножничный самоподжимающий механизм обеспечивает автоматический дожим эксцентриков, поэтому образец дополнительно фиксируется без постоянной ручной регулировки. Наличие двух эксцентриков повышает удерживающую способность захватов по сравнению с одноэксцентриковыми решениями.



ДЛЯ ЭЛАСТИЧНЫХ ОБРАЗЦОВ, КОТОРЫЕ ИЗМЕНЯЮТ РАЗМЕРЫ ПРИ РАСТЯЖЕНИИ

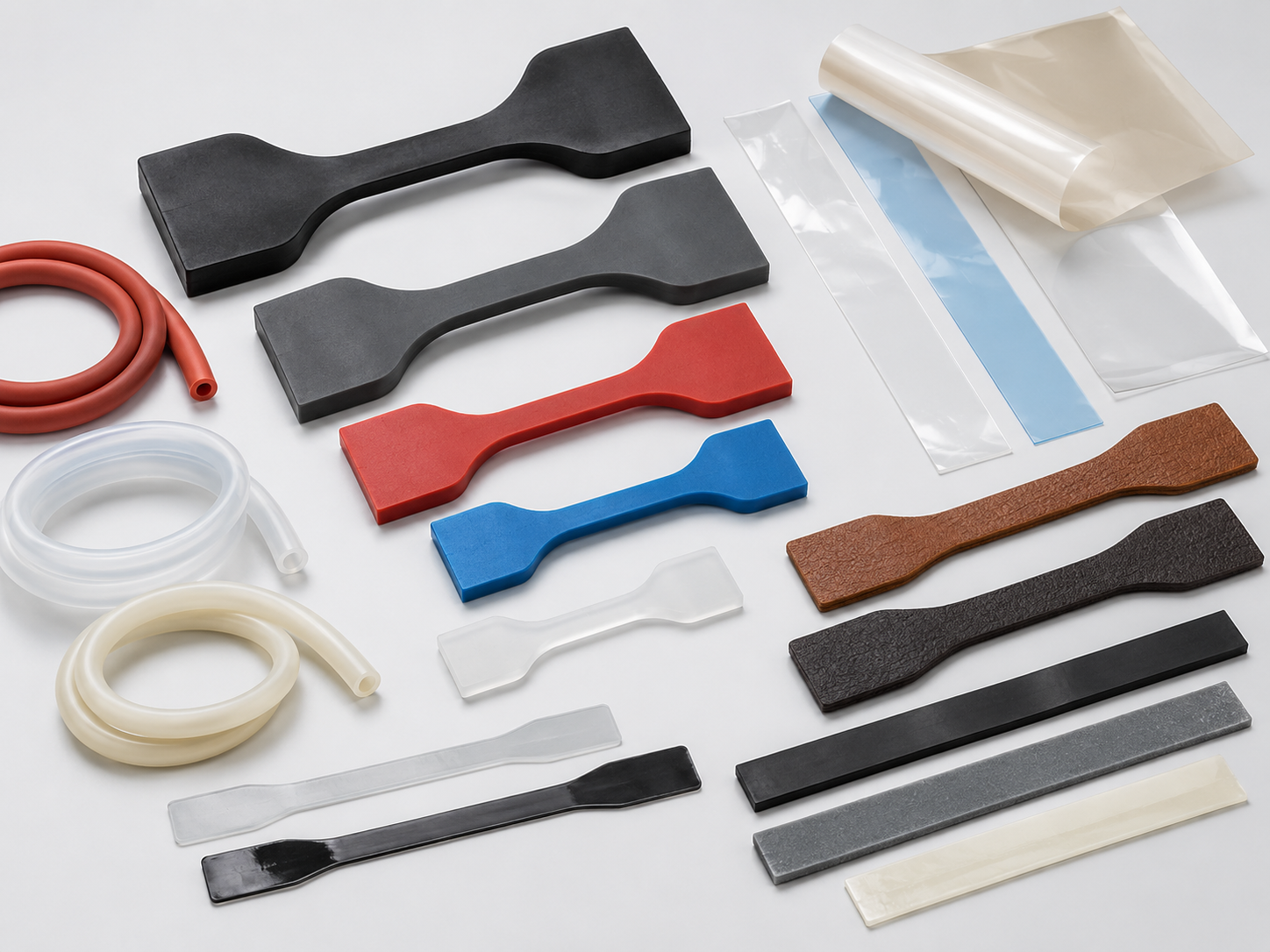

Р.ЗЭ2 особенно полезны для материалов, которые заметно удлиняются и изменяют поперечные размеры в процессе испытания. Именно в таких случаях обычный фиксированный прижим может ослабевать, а самоподжим эксцентриков помогает сохранять надёжное удержание образца. Типичные объекты испытаний:



• резина и резиновые смеси;
• силикон;
• герметики и клеевые материалы;
• полимерные плёнки;
• мягкие пластмассы;

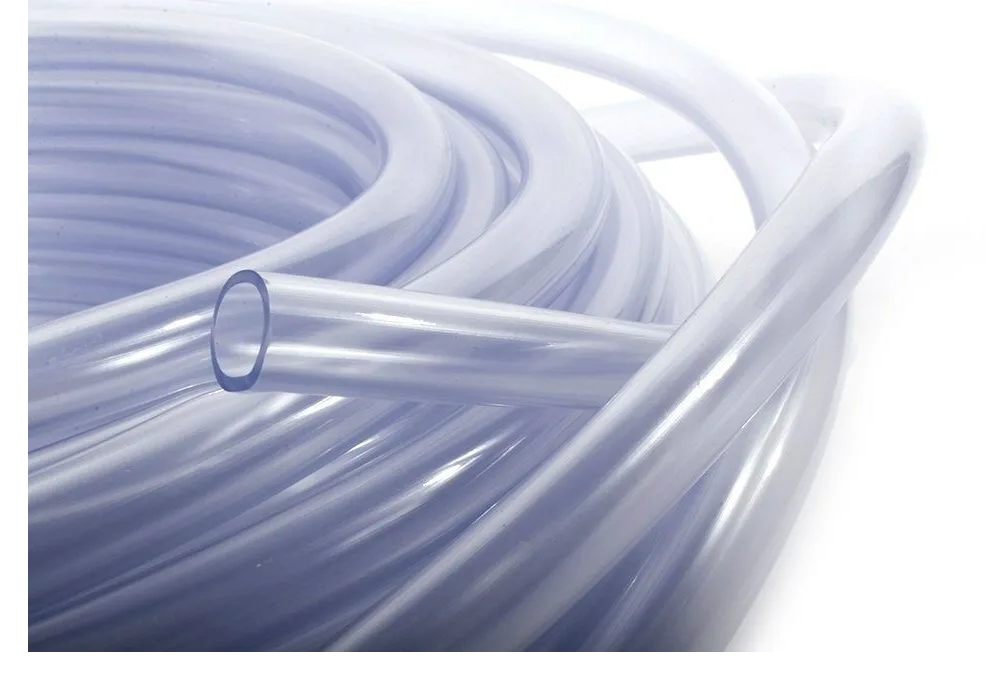

• медицинские трубки;
• кожаные ремешки;
• выделанные меховые шкурки.



ОСНОВНЫЕ ПАРАМЕТРЫ



Для стандартного исполнения Р.ЗЭ2 максимальная испытательная нагрузка — 1 кН; диаметр ролика — 30 мм; ширина ролика — 50 мм; толщина образца — от 0,5 до 3 мм. Габаритные размеры одного захвата — не более 220 × 90 × 125 мм, масса комплекта — не более 8,6 кг. Для нестандартных образцов возможны другие конструктивные решения по техническому заданию заказчика.



Конструкция Р.ЗЭ2 имеет сравнительно небольшую установочную высоту и рассчитана на быструю установку образца. Это удобно при частой смене образцов и при работе в ограниченном рабочем пространстве испытательной машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 270-75 — применяется при определении упругих и прочностных свойств резины при растяжении. Для испытаний используются образцы в форме двусторонних лопаток; определяются прочность при растяжении, относительное удлинение при разрыве и напряжение при заданном удлинении.



ГОСТ 938.11-69 — применяется при испытаниях кожи на растяжение, в том числе образцов в форме двусторонних лопаток, с определением прочности, удлинения и деформационных характеристик.



ГОСТ 33267-2015 — применяется при испытаниях кожаных ремешков и выделанных меховых шкурок на растяжение с определением разрывной нагрузки, прочности и различных видов удлинения.

Комплект поставки

• захваты испытательные двухэксцентриковые.
