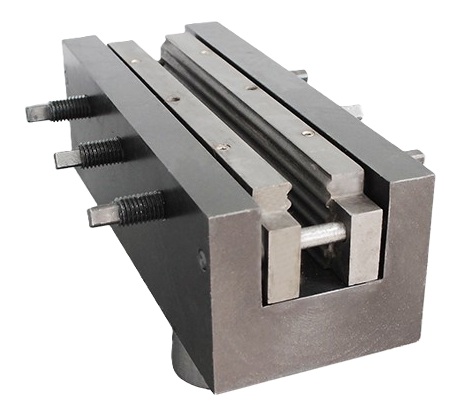

Захваты Р.ЗВГ винтовые для геотекстильных материалов

Захваты Р.ЗВГ предназначены для фиксации широких плоских образцов геотекстильных и геосинтетических материалов при испытаниях на растяжение.



Основная область применения — геотекстиль, геокомпозиты, геосетки, георешётки, технические и обрезиненные ткани. В пределах технических возможностей захваты могут применяться и для других материалов, если их ширина, толщина и разрушающая нагрузка соответствуют параметрам конкретного исполнения.



ВИНТОВОЙ ЗАЖИМ ПО ВСЕЙ ШИРИНЕ ОБРАЗЦА



Р.ЗВГ построены по принципу тисочных захватов. Образец зажимается между широкими вкладышами при помощи винтовых рукояток. Для геотекстильных образцов шириной до 200 мм особенно важно обеспечить равномерное зажимное усилие по всей ширине. Это снижает риск локального проскальзывания и преждевременного повреждения материала в зоне закрепления. Для более равномерного создания усилия зажима может применяться динамометрический ключ.



ВКЛАДЫШИ ПОД РАЗНЫЕ ТИПЫ МАТЕРИАЛОВ



Рабочие поверхности вкладышей могут выполняться:



• с насечкой;
• гладкими;
• с волнообразным профилем;
• с дополнительной прокладкой из резины или другого материала.



Конкретный вариант подбирается с учётом структуры поверхности, толщины, жёсткости и склонности образца к проскальзыванию или повреждению при зажиме.



РАБОЧИЙ ДИАПАЗОН



Для представленного исполнения максимальная испытательная нагрузка составляет 25 кН.



Максимальные размеры образца: толщина — до 15 мм; ширина — до 200 мм.



Существуют различные конструктивные исполнения Р.ЗВГ. Захваты могут изготавливаться по индивидуальному техническому заданию с учётом материала, размеров образца и требований конкретной методики испытаний.



ИЗМЕРЕНИЕ ДЕФОРМАЦИИ ГЕОТЕКСТИЛЯ



При необходимости Р.ЗВГ используются совместно с экстензометрами и измерителями деформации. Экстензометр позволяет измерять изменение длины образца между контрольными метками в процессе растяжения. При этом способ крепления измерителя должен исключать проскальзывание и повреждение испытываемого материала.



СОВМЕСТИМОСТЬ С ИСПЫТАТЕЛЬНЫМИ МАШИНАМИ



Захваты Р.ЗВГ применяются в составе универсальных испытательных машин при испытаниях геотекстильных и геосинтетических материалов на растяжение. При подборе учитываются максимальная нагрузка, ширина и толщина образца, тип рабочей поверхности вкладышей, требуемая методика испытаний и параметры испытательной машины.



СТАНДАРТЫ ИСПЫТАНИЙ



ГОСТ 32491-2013 — применяется при испытаниях широкой ленты геосинтетических материалов на растяжение с определением максимальной силы, прочности при растяжении и секущей жёсткости.



ГОСТ Р 53226-2008 — применяется для определения прочностных характеристик нетканых полотен, включая максимальную силу, силу разрыва, удлинение при разрыве и удельную разрывную нагрузку.



ГОСТ Р 56708-2015 — применяется при испытаниях синтетических георешёток на растяжение с определением прочности, относительного удлинения и жёсткости.

Комплект поставки

• захваты винтовые геотекстильные.

Сервисные услуги

• доставка до Клиента;
• техническая и информационная поддержка;
• постгарантийное техническое обслуживание;
• снабжение расходными комплектующими.
