Испытательные машины серии X-PRO 200.2, 300.2, 500.2, 600.2

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 91997-24)

Гарантия: 12 месяцев

Универсальные испытательные машины серии X-PRO высокой мощности

Машины X-PRO 200–600 кН для испытаний материалов при высоких нагрузках

Описание

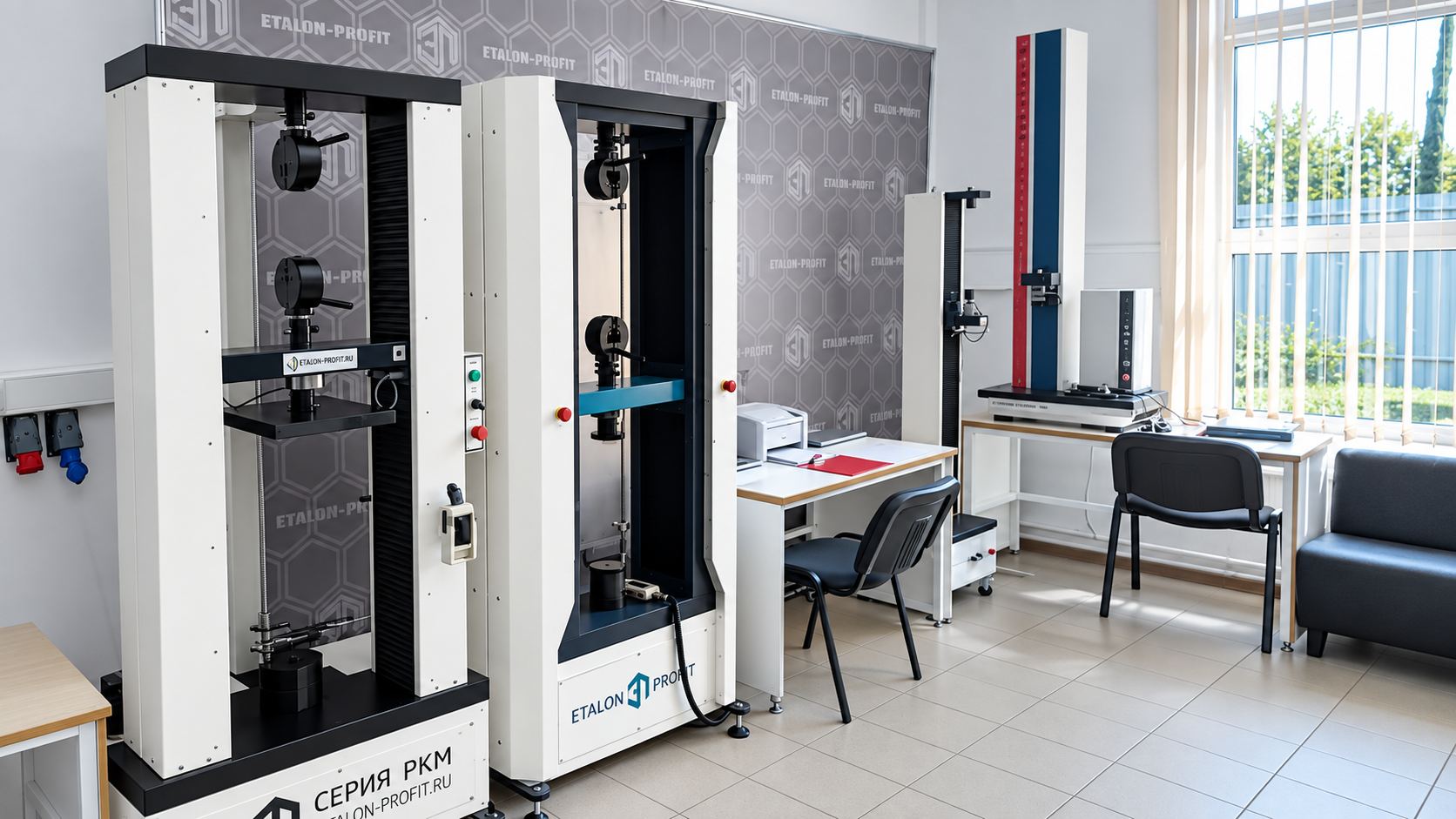

Универсальные испытательные машины X-PRO 200.2–600.2 — двухколонные электромеханические машины для статических испытаний материалов, образцов и готовых изделий при нагрузках от 200 до 600 кН.

Серия предназначена для испытаний металлов и сплавов, композитов, полимеров, древесины, керамики, строительных материалов, труб, элементов конструкций и других прочных или габаритных образцов. Машины применяются в испытательных лабораториях, исследовательских центрах и службах производственного контроля, где требуется сочетание высокой нагрузки, точного измерения и возможности дальнейшего расширения испытательной системы.

ОБОЗНАЧЕНИЕ ИСПЫТАТЕЛЬНЫХ МАШИН X-PRO A.B.C

Обозначение машины содержит информацию о максимальной нагрузке, исполнении по высоте и метрологическом исполнении:

X-PRO — обозначение серии испытательных машин;
A — наибольший предел измерений силы, кН;
B — исполнение машины по высоте рабочего пространства:
1 — укороченное,
2 — стандартное,
3 — удлинённое;
C — предел допускаемой относительной погрешности измерений силы: 0,5%, 1% или 2%.

ТРИ ИСПОЛНЕНИЯ ПО ВЫСОТЕ

X-PRO может изготавливаться в трёх вариантах:

A.1.C — укороченное исполнение;
A.2.C — стандартное исполнение;
A.3.C — удлинённое исполнение.

Рабочий ход, габаритные размеры и масса, приведённые в стандартной технической таблице, относятся к модификациям X-PRO A.2.C. Для исполнений A.1.C и A.3.C эти параметры зависят от согласованной высоты машины и утверждаются с заказчиком. Это позволяет адаптировать рабочее пространство под длинные или крупные образцы, массивную оснастку, температурное оборудование и другие нестандартные испытательные задачи.

МОДЕЛЬНЫЙ РЯД ОТ 200 ДО 600 кН

Серия включает четыре основных исполнения по максимальной силе:

X-PRO 200.B.C — до 200 кН;
X-PRO 300.B.C — до 300 кН;
X-PRO 500.B.C — до 500 кН;
X-PRO 600.B.C — до 600 кН.

При выборе машины важно учитывать не только верхний предел нагрузки, но и фактический рабочий диапазон. В комплект поставки входят два датчика силы, один из которых является основным и обеспечивает работу на верхнем пределе измерений; нижняя граница зависит от количества и номинальной нагрузки используемых датчиков.

ДЛЯ ВЫСОКИХ НАГРУЗОК И КРУПНЫХ ОБРАЗЦОВ

Конструкция X-PRO 200.2–600.2 рассчитана на работу с материалами и изделиями, для испытания которых требуется значительное усилие нагружения. Две рабочие зоны позволяют использовать одну машину для различных видов статических испытаний. В зависимости от установленной оснастки могут выполняться растяжение, сжатие, трёх- и четырёхточечный изгиб, срез, сдвиг, сплющивание, продавливание и другие виды механического нагружения. Большое рабочее пространство позволяет устанавливать массивные захваты, приспособления и образцы, а также адаптировать машину под нестандартные испытательные задачи.

ТОЧНОЕ ИЗМЕРЕНИЕ ПРИ БОЛЬШИХ УСИЛИЯХ

X-PRO 200.2–600.2 имеют метрологические каналы измерения силы и перемещения подвижной траверсы. Предел допускаемой погрешности измерения перемещения составляет ±0,01 мм в диапазоне от 0,01 до 10 мм и ±0,1% при перемещении свыше 10 мм. Диапазон линейной скорости перемещения подвижной траверсы — от 0,003 до 300 мм/мин.

Для испытаний, где требуется непосредственное измерение деформации образца, машины могут комплектоваться экстензометрами и измерителями деформации.

Дополнительные датчики силы позволяют адаптировать измерительную систему под задачи, в которых фактические нагрузки существенно ниже максимального усилия машины.

ОСНАСТКА ПОД МАТЕРИАЛ И ИЗДЕЛИЕ

Для X-PRO 200.2–600.2 применяется широкий набор захватов и приспособлений для испытаний металлов, труб, композитов, строительных материалов и готовых изделий. При необходимости машина комплектуется защитными ограждениями, специализированной оснасткой и другими устройствами под конкретную методику испытаний. Возможность такой комплектации предусмотрена для серии X-PRO.

ИСПЫТАНИЯ ПРИ ПОВЫШЕННЫХ И ПОНИЖЕННЫХ ТЕМПЕРАТУРАХ

Для определения механических характеристик материалов в заданных температурных условиях X-PRO могут работать совместно с камерами и печами для температурных испытаний. Такое оснащение особенно актуально при испытаниях металлов, сплавов и композитов, свойства которых необходимо определять не только при комнатной температуре.

СОВРЕМЕННОЕ УПРАВЛЕНИЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ PROF IT

Управление испытанием и обработка результатов выполняются с использованием программного обеспечения Prof IT. Для X-PRO используется актуальная обновляемая версия Prof IT с расширенным функционалом по программированию испытаний, работе с измерительными каналами и обработке результатов.

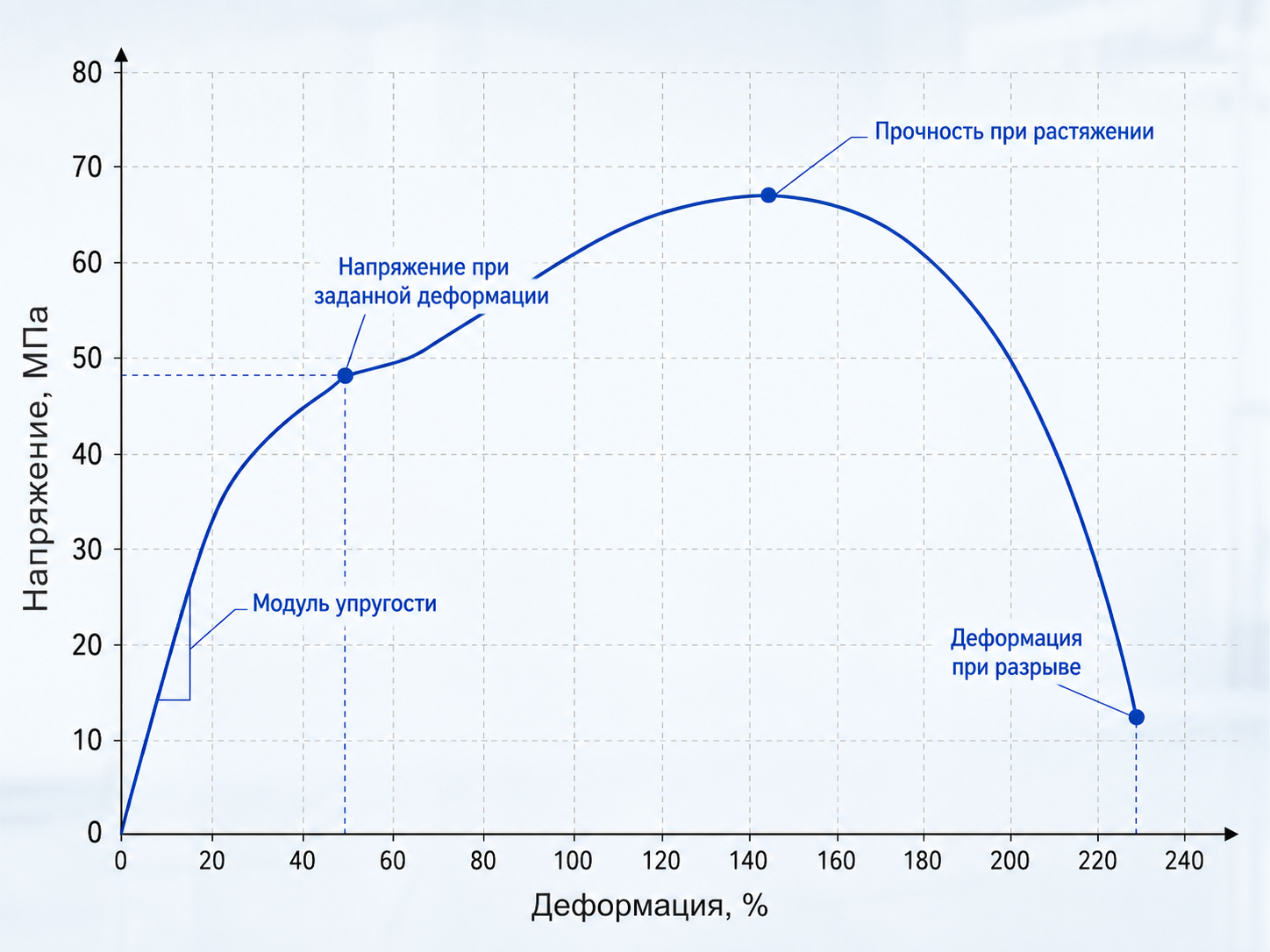

Программное обеспечение позволяет задавать алгоритмы нагружения, регистрировать силу, перемещение и деформацию, строить и анализировать диаграммы, рассчитывать механические характеристики, обрабатывать серии испытаний и формировать протоколы.

ГОСТ, ГОСРЕЕСТР И ПОВЕРКА

Машины X-PRO производятся в соответствии с требованиями ГОСТ 28840-90 и внесены в Государственный реестр средств измерений РФ, регистрационный № 91997-24. Оборудование поставляется с первичной поверкой.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины X-PRO А.В.C
	X-PRO 200.В.C	X-PRO 300.В.C	X-PRO 500.В.C	X-PRO 600.В.C
*Диапазоны измерений силы, кН	от 0,00001 до 200	от 0,00001 до 300	от 0,00001 до 500	от 0,00001 до 600
Пределы допускаемой погрешности измерений силы (параметр С), %	±0,5 / ±1,0 / ±2,0
Режим работы датчика силы	Растяжение / Сжатие
**Количество зон для испытаний	2
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более	±0,01 мм - от 0,01 мм до 10 мм ±0,1 % - свыше 10 мм
Линейная скорость перемещения подвижной траверсы, мм/мин	от 0,003 до 300
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм	0,001
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН
***Рабочий ход подвижной траверсы, мм, не менее	1050 (с основным датчиком силы) 830 (с основным и дополнительным датчиками силы)
Ширина рабочего пространства, мм, не менее	570
Общая потребляемая мощность, кВт, не более	3		11
****Габаритные размеры, мм, не более	Ширина 1190 / Длина 770 / Высота 2600
*****Масса, кг, не более	1800
Параметры электросети	Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа

*Нижний предел измерений силы зависит от количества и номинальной максимальной нагрузки используемых датчиков силы. В комплект поставки машины входят два датчика силы, один из которых является основным и обеспечивает работу при верхнем пределе измерений силы.

**Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону - для испытаний на сжатие и изгиб.

***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия. Рабочий ход указан для модификаций машин X-PRO А.2.С. Рабочий ход для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

****Габаритные размеры указаны для модификаций машин X-PRO А.2.С. Габаритные размеры для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависят от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

*****Масса указана для модификаций машин X-PRO А.2.С. Масса для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.

Дополнительная информация

Комплект поставки

машина испытательная;
комплект столов сжатия;
набор кабелей связи;
программно-технический комплекс для управления машиной и обработки данных;
комплект технической и эксплуатационной документации;
копии сертификатов, деклараций и свидетельств;
оригинал свидетельства о первичной поверке.

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления и захваты для испытаний материалов;
устройства измерений перемещений (деформаций), экстензометры;
дополнительные датчики силы;
системы температурных испытаний (камеры и электропечи);
вспомогательное техническое оборудование;
фирменный стол Эталон-Профит;
офисный стул.
