Испытательные машины серии РКМ 200.2, 300.2, 500.2, 600.2 svo

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 78933-20)

Гарантия: 12 месяцев

Универсальные разрывные установки серии РКМ svo для механических испытаний

Двухколонные машины РКМ svo 200–600 кН для высокоточных статических испытаний

Описание

РКМ 200.2–600.2 svo — двухколонные универсальные испытательные машины для статических испытаний материалов и изделий при нагрузках до 600 кН.

Линейка включает модификации РКМ 200.2 svo, 300.2 svo, 500.2 svo и 600.2 svo. Машины применяются для испытаний металлов и сплавов, композитов, полимерных и строительных материалов, керамики, труб, пружин, элементов конструкций и других образцов, требующих значительных усилий нагружения.

В обозначении серии Х соответствует наибольшему пределу измерений силы конкретной модификации в кН, а индекс «2» обозначает двухколонное исполнение машины.

ВЫСОКИЕ НАГРУЗКИ С РАСШИРЕННЫМ ДИАПАЗОНОМ ИЗМЕРЕНИЯ СИЛЫ

Для метрологических исполнений используется обозначение РКМ X.2.A.B svo, где параметр A определяет предел допускаемой погрешности измерения силы, а параметр B — диапазон измерения силы.

В зависимости от модификации и выбранного исполнения диапазон измерения силы может начинаться с существенно меньших значений по отношению к максимальной нагрузке машины. Например, для РКМ 200.2 svo нижняя граница отдельных диапазонов начинается от 0,02 кН, а для РКМ 600.2 svo — от 0,06 кН.

Это позволяет использовать машину не только при максимальных нагрузках, но и для испытаний образцов и изделий, существенно различающихся по прочности, сохраняя требуемые метрологические характеристики.

ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ И СКОРОСТИ ПРИ БОЛЬШИХ НАГРУЗКАХ

РКМ 200.2–600.2 svo отличаются повышенной точностью измерения перемещения подвижной траверсы. Предел допускаемой погрешности составляет не более ±0,01 мм в диапазоне от 0,02 до 10 мм и ±0,1 % при перемещениях свыше 10 мм.

Повышенные требования предъявляются и к линейной скорости перемещения траверсы. Для серии svo обеспечивается высокая точность задания и поддержания скорости, что особенно важно при воспроизводимых испытаниях металлов, композитов и других конструкционных материалов.

При определении деформации по перемещению траверсы высокая точность измерения перемещения позволяет точнее рассчитывать соответствующие деформационные характеристики. Для непосредственного измерения деформации могут применяться экстензометры и измерители деформации.

ДВЕ РАБОЧИЕ ЗОНЫ И ИСПЫТАНИЯ КРУПНЫХ ОБРАЗЦОВ

Конструкция машины предусматривает две рабочие зоны для различных видов статического нагружения. В зависимости от установленной оснастки могут выполняться испытания на растяжение, сжатие, изгиб, срез, сдвиг, сплющивание и другие виды механических испытаний. Ширина рабочего пространства составляет не менее 570 мм, что позволяет устанавливать крупную испытательную оснастку и работать с габаритными образцами и изделиями.

Для конкретных задач РКМ 200.2–600.2 svo комплектуются захватами и приспособлениями, дополнительными датчиками силы и средствами измерения деформации.

ИСПЫТАНИЯ ПРИ ПОВЫШЕННЫХ И ПОНИЖЕННЫХ ТЕМПЕРАТУРАХ

При необходимости испытания могут проводиться в заданных температурных условиях. Для этого машины комплектуются камерами и печами для температурных испытаний. Такое оснащение особенно актуально при исследовании металлов, сплавов, композитов и других конструкционных материалов, механические свойства которых необходимо определять не только при комнатной температуре.

УПРАВЛЕНИЕ И PROF IT

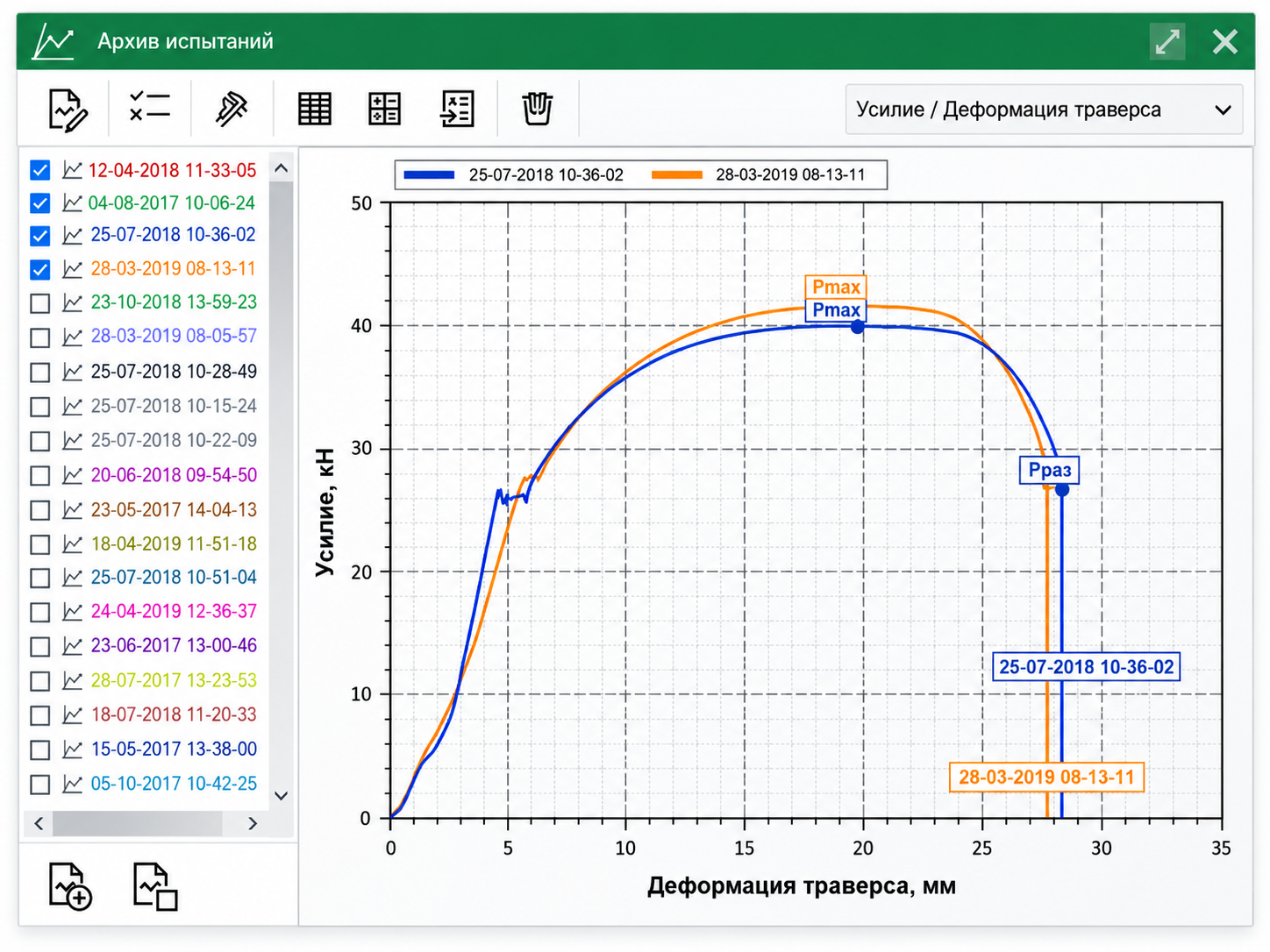

Управление машиной, регистрация параметров и обработка результатов выполняются с использованием программно-технического комплекса с фирменным программным обеспечением Prof IT. Prof IT позволяет программировать алгоритмы испытаний, регистрировать силу, перемещение и деформацию, строить диаграммы, рассчитывать механические характеристики, обрабатывать результаты серий испытаний и формировать протоколы.

ГОСТ, ГОСРЕЕСТР И ПОВЕРКА

Машины РКМ svo соответствуют требованиям ГОСТ 28840-90 и внесены в Государственный реестр средств измерений РФ, регистрационный № 78933-20. Оборудование поставляется с первичной поверкой.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации машины РКМ Х.2.А.В svo
	РКМ 200.2.А.В svo	РКМ 300.2.А.В svo	РКМ 500.2.А.В svo	РКМ 600.2.А.В svo
Диапазоны измерений силы (параметр В, классы 1/2/3), кН	от 0,02 до 200 от 1 до 200 от 2 до 200	от 0,03 до 300 от 1,5 до 300 от 3 до 300	от 0,05 до 500 от 2,5 до 500 от 5 до 500	от 0,06 до 600 от 3 до 600 от 6 до 600
Пределы допускаемой погрешности измерений силы, %	±0,5 / ±1,0
Режим работы датчика силы	Растяжение / Сжатие
*Количество зон для испытаний	2
**Пределы допускаемой погрешности поддержания скорости перемещения подвижной траверсы, %, не более	±0,001 мм/мин (±0,1 %)
Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более	±0,01 мм - от 0,02 мм до 10 мм ±0,1 % - свыше 10 мм
Линейная скорость перемещения подвижной траверсы, мм/мин	от 0,0035 до 350		от 0,003 до 300
Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм	0,001
Цена единицы наименьшего разряда при измерении деформации, мм	0,001
Цена единицы наименьшего разряда при измерении силы, Н	0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчиков силы от 100 кН до 1000 кН
***Рабочий ход подвижной траверсы, мм, не менее	1050 (с основным датчиком силы) 830 (с основным и дополнительным датчиками силы)
Ширина рабочего пространства, мм, не менее	570
Общая потребляемая мощность, кВт, не более	3		11
Габаритные размеры, мм, не более	Ширина 1190 / Длина 770 / Высота 2600
Масса, кг, не более	1800
Параметры электросети	Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 45 до 80 % Атмосферное давление от 94 до 106 кПа

*Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону - для испытаний на сжатие и изгиб.

**Выбирается наибольшее из значений.

***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия.

Дополнительная информация

Комплект поставки

машина испытательная;
комплект столов сжатия;
набор кабелей связи;
программно-технический комплекс для управления машиной и обработки данных;
комплект технической и эксплуатационной документации;
копии сертификатов, деклараций и свидетельств;
оригинал свидетельства о первичной поверке.

Сервисные услуги

доставка машины до Клиента;
проведение пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.

Дополнительная комплектация (по согласованию с Заказчиком)

приспособления и захваты для испытаний материалов;
устройства измерений перемещений (деформаций), экстензометры;
дополнительные датчики силы;
системы температурных испытаний (камеры и электропечи);
вспомогательное техническое оборудование;
фирменный стол Эталон-Профит;
офисный стул.
