Автоматические измерители продольных перемещений (деформаций) серии ИДК-А

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Да (рег. № 88306-23)

Гарантия: 6 месяцев

Автоматический экстензометр продольной деформации для испытаний на разрыв

Автоматическое измерение деформации при растяжении, сжатии

Описание

Автоматические измерители продольных перемещений (деформаций) серии ИДК-А предназначены для автоматизированного измерения изменения длины образца при механических испытаниях материалов.

ИДК-А применяются в составе разрывных и универсальных испытательных машин при испытаниях на растяжение, сжатие, сдвиг, срез и сплющивание. Измерители могут использоваться для металлов и арматуры, пластмасс, резины, полимерных и силиконовых плёнок, композитов, древесины и других материалов.

АВТОМАТИЧЕСКАЯ УСТАНОВКА И КОНТРОЛЬ ИЗМЕРИТЕЛЬНОЙ БАЗЫ

Главное отличие ИДК-А от навесных и длинноходовых экстензометров — автоматизированное позиционирование измерительных щупов и управление их контактом с образцом.

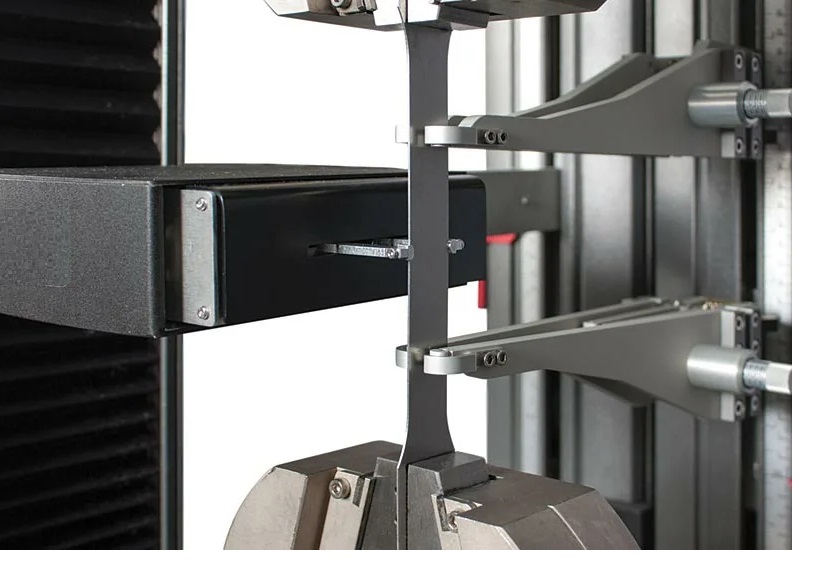

Верхняя и нижняя измерительные каретки перемещаются электроприводами вдоль направляющих. Система позволяет устанавливать требуемую базу измерения, подводить щупы к образцу, контролировать их зажим и регистрировать изменение расстояния между контрольными точками в процессе испытания. Это особенно полезно при серийных испытаниях, когда требуется воспроизводимая установка измерительной базы и минимизация ручных операций оператора.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

ИДК-А включает корпус, направляющие, верхнюю и нижнюю каретки, электроприводы перемещения, измерительные щупы, систему управления зажимом и разжимом щупов и цифровую электронику.

Изменение длины образца преобразуется в электрический сигнал, который обрабатывается цифровой системой управления. Полученные значения используются для определения деформационных характеристик материала.

Для управления измерителем и обработки результатов применяется специализированное программное обеспечение ProfIT-A. Результаты могут отображаться на компьютере, ноутбуке или пульте оператора.

ОБОЗНАЧЕНИЕ МОДИФИКАЦИЙ ИДК-А

Обозначение строится по схеме ИДК-А B.C, где:

ИДК-А — серия автоматических измерителей деформации;
B — наибольший предел измерений перемещений;
C — класс точности: 0,5; 1 или 2.

Серия включает исполнения ИДК-А 100.C, 200.C, 300.C, 500.C, 800.C, 1000.C и 1200.C. Измерительная база зависит от исполнения и может составлять от 10 мм до соответствующего максимального значения.

ДЛЯ РАЗНЫХ ДИАПАЗОНОВ ДЕФОРМАЦИИ

Модификации ИДК-А отличаются максимальным диапазоном перемещений и допустимой базой образца. Выбор конкретного исполнения зависит от размеров рабочей части образца, требуемой установочной базы, ожидаемой деформации, класса точности, конструкции испытательной машины, вида испытания.

СТАНДАРТЫ ИСПЫТАНИЙ

ГОСТ 1497-2023 — испытания металлов на растяжение с определением характеристик прочности и деформации.

ГОСТ 32656-2017 — испытания полимерных композитов на растяжение.

ГОСРЕЕСТР СИ РФ

Автоматические измерители продольных перемещений ИДК-А внесены в Государственный реестр средств измерений РФ, регистрационный № 88306-23. Это позволяет использовать соответствующие исполнения в задачах, где требуется средство измерений утверждённого типа с установленными метрологическими характеристиками и поверкой.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации измерителя ИДК-А В.С
Основные параметры	ИДК-А 100.С	ИДК-А 200.С	ИДК-А 300.С	ИДК-А 500.С	ИДК-А 800.С	ИДК-А 1000.С	ИДК-А 1200.С
Диапазон измерений перемещений (деформаций), мм	от 0,001 до (100-*L_Б)	от 0,001 до (200-*L_Б)	от 0,001 до (300-*L_Б)	от 0,001 до (500-*L_Б)	от 0,001 до (800-*L_Б)	от 0,001 до (1000-*L_Б)	от 0,001 до (1200-*L_Б)
Пределы допускаемой погрешности измерений перемещений (параметр С), не более	Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88%
База образца *L_Б, мм, не менее	от 10 до 100	от 10 до 200	от 10 до 300	от 10 до 500	от 10 до 800	от 10 до 1000	от 10 до 1200
Пределы допускаемой погрешности установки базы, %, не более	Класс точности 0,5: ±0,4 Класс точности 1: ±0,8 Класс точности 2: ±1,6
Габаритные размеры, мм, не более	длина 580 / ширина 260 / высота 600	длина 580 / ширина 260 / высота 700	длина 580 / ширина 260 / высота 800	длина 580 / ширина 260 / высота 1000	длина 580 / ширина 260 / высота 1300	длина 580 / ширина 260 / высота 1500	длина 580 / ширина 260 / высота 1700
Масса, кг, не более	45	50	60	90	120	140	160
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +15 до +25 °С Относительная влажность воздуха от 40 до 80 % Атмосферное давление от 84 до 106 кПа

*L_Б - базовая установочная (начальная) длина образца.

Дополнительная информация

Комплект поставки

автоматический измеритель деформаций материалов ИДК-А;
*программно-технический комплекс для приема и обработки данных (отдельный или в составе испытательной машины);
кабель связи (при поставке отдельно от испытательной машины);
комплект технической и эксплуатационной документации;
копия свидетельства об утверждении типа средств измерений;
оригинал свидетельства о первичной поверке.

*Программно-технический комплекс состоит из устройства ввода-вывода (персональный компьютер, ноутбук или пульт оператора) и программного обеспечения ProfIT-A.

Сервисные услуги

доставка измерителя автоматизированного до Клиента;
проведение монтажных и пуско-наладочных работ;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.
