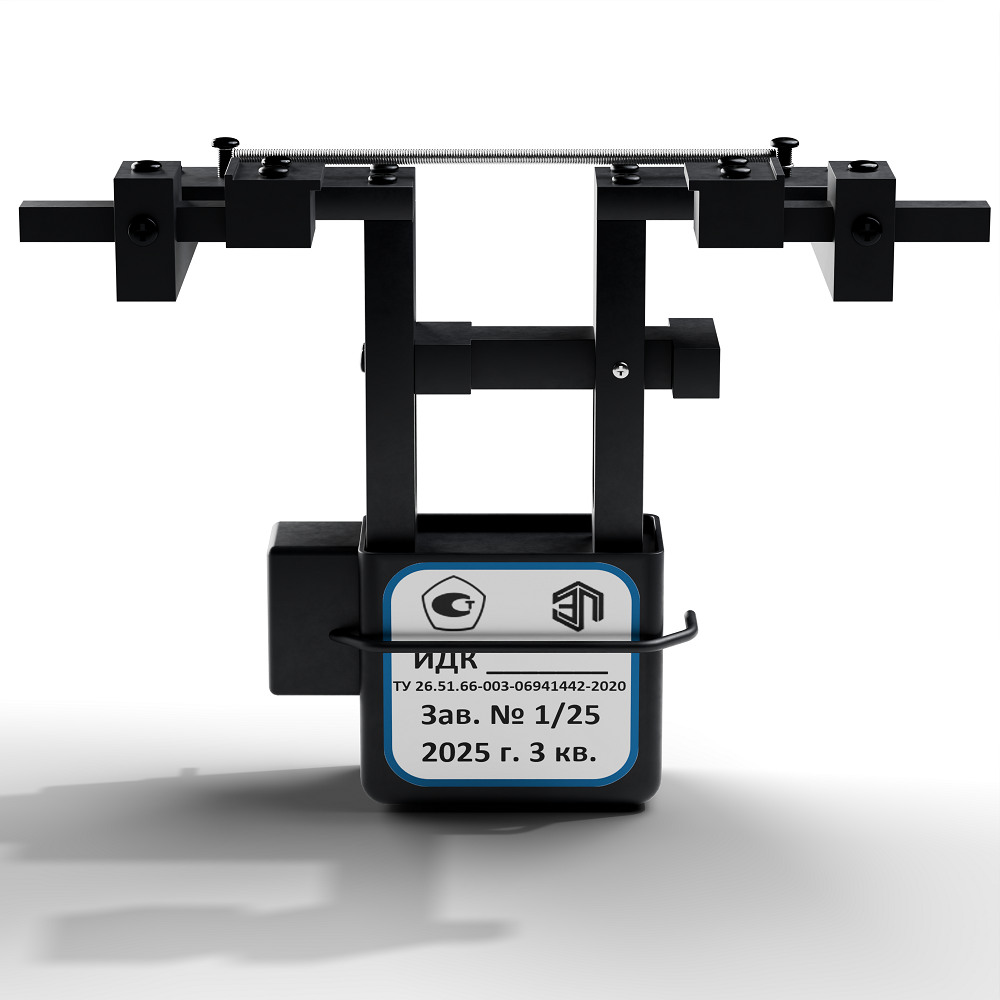

Навесные измерители поперечной деформации серии ИДК-Р

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 6 месяцев

Навесной датчик поперечной деформации для разрывных испытательных машин

Для измерения поперечной деформации и расчёта коэффициента Пуассона

Описание

Навесные измерители поперечной деформации серии ИДК-Р предназначены для измерения изменения поперечного размера образца при механических испытаниях на растяжение и сжатие.

Измеритель устанавливается непосредственно на образец и регистрирует изменение его ширины или диаметра в процессе нагружения. Полученные данные могут использоваться, в частности, для расчёта коэффициента Пуассона, оценки поперечного сужения и анализа изменения геометрии образца.

ИЗМЕРЕНИЕ ПОПЕРЕЧНОЙ ДЕФОРМАЦИИ

ИДК-Р применяется для круглых и плоских образцов, когда необходимо контролировать не продольное удлинение, а изменение поперечного размера.

Измерение поперечной деформации востребовано при испытаниях металлов и сплавов, пластмасс, композиционных материалов и других материалов, для которых методикой предусмотрено определение поперечной деформации или расчёт характеристик, связанных с изменением поперечного сечения.

В отличие от продольных экстензометров, ИДК-Р устанавливается поперёк образца и отслеживает изменение его диаметра или ширины непосредственно во время испытания.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Измеритель оснащён контактными элементами, подвижной механической системой и тензорезисторным преобразователем.

Изменение поперечного размера образца вызывает перемещение чувствительного элемента. Это механическое перемещение преобразуется в электрический сигнал, который поступает в измерительный модуль и далее используется для регистрации и обработки результата.

Фиксация ИДК-Р на образце выполняется при помощи контактных ножей и пружинных элементов.

МОДИФИКАЦИИ И ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Серия включает три основных исполнения:

ИДК-Р0.5 — диапазон измерений от −0,5 до +0,5 мм;
ИДК-Р2.5 — от −2,5 до +2,5 мм;
ИДК-Р5 — от −5 до +5 мм.

Максимальный диаметр или ширина образца — до 25 мм. Конкретная модификация выбирается по ожидаемой величине поперечной деформации, размерам образца и требованиям применяемой методики.

ПРИМЕНЕНИЕ ПРИ РАСТЯЖЕНИИ И СЖАТИИ

ИДК-Р может использоваться как самостоятельное измерительное устройство либо как часть испытательной системы совместно с универсальными испытательными машинами.

При испытании на растяжение измеритель фиксирует уменьшение поперечного размера образца. При испытании на сжатие — его увеличение или иное изменение поперечного размера в зависимости от материала и схемы испытания. Это позволяет определять характеристики, для расчёта которых недостаточно только продольного перемещения.

СТАНДАРТЫ ИСПЫТАНИЙ

ГОСТ 1497-2023 — испытания металлов на растяжение. Для задач, где требуется определение характеристик деформации и изменения геометрии образца, поперечные измерения могут использоваться совместно с продольными.

ГОСТ 25.503-97 — испытания металлов на сжатие при нормальной температуре.

ГОСТ 25.502-79 — методы испытаний металлов на усталость.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации измерителя ИДК-Р
	ИДК-Р0.5	ИДК-Р2.5	ИДК-Р5
Диапазон измерений перемещений (деформаций) мм	от -0,5 до 0,5	от -2,5 до 2,5	от -5 до 5
*Пределы допускаемой погрешности измерений перемещений (деформаций), мм, не более	Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88%
Диаметр / ширина образца (по заказу), мм, не более	до 25
Габаритные размеры, мм, не более	Длина 200 / Ширина 60 / Высота 80
Масса, кг, не более	0,5
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +15 до +25 °С Относительная влажность воздуха от 40 до 80 % Атмосферное давление от 84 до 106,7 кПа

Дополнительная информация

Комплект поставки

экстензометр для измерений поперечных деформаций ИДК-Р;
ножи для установки на образцах;
пружинные фиксаторы;
кейс;
цифровой микропроцессорный измерительный модуль (в отдельном блоке или в составе испытательной машины);
*программно-технический комплекс для приема и обработки данных (отдельный или в составе испытательной машины);
кабель связи (при поставке отдельно от испытательной машины);
комплект технической и эксплуатационной документации;
оригинал свидетельства о калибровке.

*Программно-технический комплекс состоит из устройства ввода-вывода (персональный компьютер, ноутбук или пульт оператора) и программного обеспечения.

Сервисные услуги

доставка измерителя до Клиента;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.
