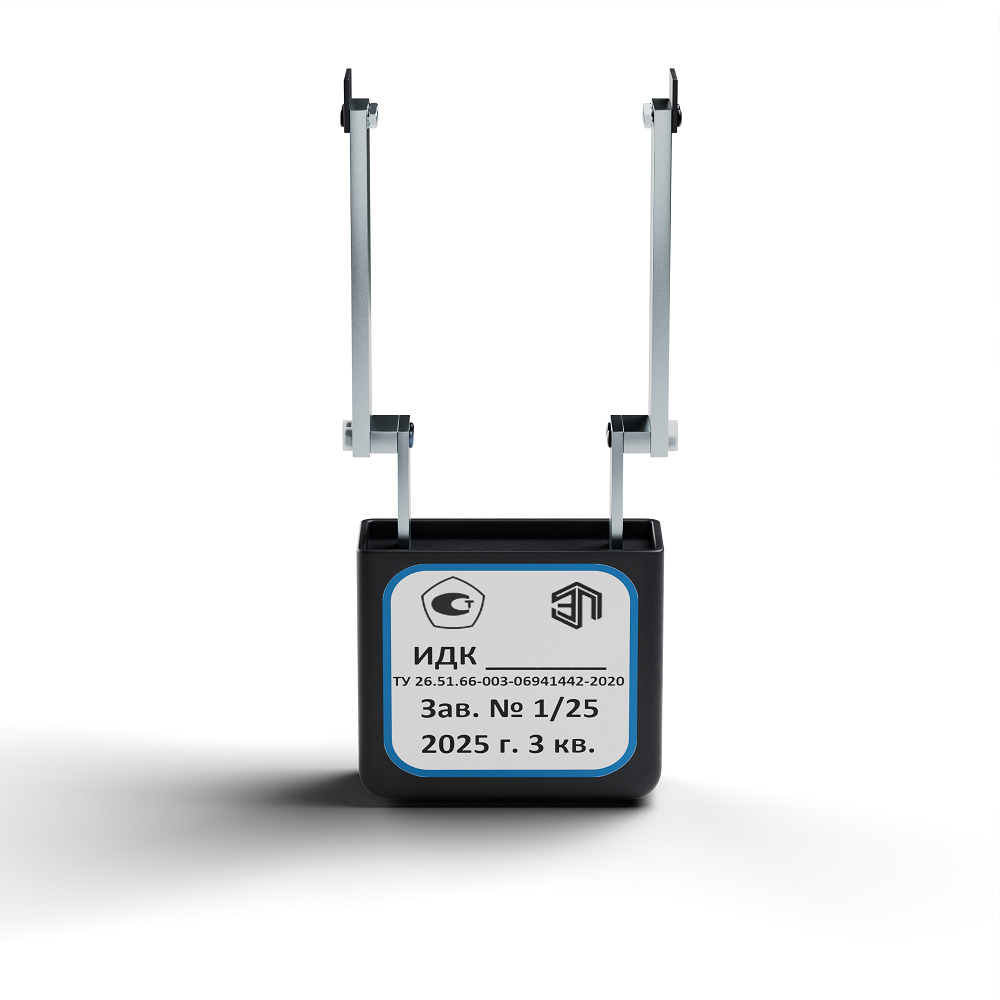

Навесные измерители раскрытия трещины серии ИДК-Т

Наличие на складе: по заказу

Производство: Россия (г. Иваново)

ГосРеестр: Нет

Гарантия: 6 месяцев

Датчик раскрытия трещин образцов для испытательных машин

Для измерения раскрытия трещины при испытаниях материалов на разрушение

Описание

Навесные измерители раскрытия трещины серии ИДК-Т предназначены для измерения перемещения в зоне раскрытия трещины при испытаниях материалов на трещиностойкость и разрушение.

ИДК-Т устанавливается непосредственно на образец в области трещины и регистрирует изменение расстояния между контрольными точками в процессе нагружения. Такие измерения используются при оценке сопротивления материала развитию трещины и расчёте характеристик механики разрушения.

ИЗМЕРЕНИЕ РАСКРЫТИЯ ТРЕЩИНЫ

ИДК-Т применяется при испытаниях металлов, композитов, керамики, полимеров и других материалов, для которых методикой предусмотрен контроль раскрытия трещины.

Главное отличие ИДК-Т от обычных продольных и поперечных экстензометров — измерение перемещения непосредственно в зоне трещины, а не общего удлинения или изменения поперечного размера образца.

Полученные данные могут использоваться для определения характеристик трещиностойкости, в том числе параметров, связанных с критической вязкостью разрушения и J-интегралом, если это предусмотрено применяемой методикой.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

В основе ИДК-Т используется тензорезисторный преобразователь, механическая рычажная система и контактные ножи для установки измерителя в зоне раскрытия трещины. При увеличении расстояния между контрольными точками механическое перемещение передаётся на чувствительный элемент. Изменение положения преобразуется в электрический сигнал, который поступает в измерительную систему для регистрации и дальнейшей обработки результата.

МОДИФИКАЦИИ И ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Серия включает исполнения:

ИДК-Т10 — диапазон от −1 до 10 мм;
ИДК-Т12,5 — от −1,25 до 12,5 мм;
ИДК-Т20 — от −2 до 20 мм;
ИДК-Т25 — от −2,5 до 25 мм;
ИДК-Т30 — от −3 до 30 мм;
ИДК-Т40 — от −4 до 40 мм;
ИДК-Т50 — от −5 до 50 мм.

Контрольная база в зависимости от исполнения — от 10 до 50 мм. Конкретная модификация подбирается по геометрии образца, ожидаемому раскрытию трещины и требованиям применяемой методики испытаний.

ПРИМЕНЕНИЕ В ИСПЫТАТЕЛЬНЫХ СИСТЕМАХ

ИДК-Т может использоваться как отдельное измерительное устройство либо как часть испытательной системы совместно с универсальными и разрывными испытательными машинами. При подборе необходимо учитывать не только диапазон измерений, но и форму образца, место установки контактных ножей, контрольную базу и требования конкретной методики испытаний.

СТАНДАРТЫ ИСПЫТАНИЙ

ГОСТ 25.506-85 — «Расчёты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении». Стандарт действует и устанавливает методы определения характеристик трещиностойкости металлов при статическом кратковременном нагружении.

Характеристики

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры	Модификации измерителя ИДК-Т
Основные параметры	ИДК-Т10	ИДК-Т12,5	ИДК-Т20	ИДК-Т25	ИДК-Т30	ИДК-Т40	ИДК-Т50
Диапазон измерений перемещений (деформаций) мм	от -1 до 10	от -1,25 до 12,5	от -2 до 20	от -2,5 до 25	от -3 до 30	от -4 до 40	от -5 до 50
*Пределы допускаемой погрешности измерений перемещений (деформаций), мм, не более	Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88%
База образца, мм, не более	10	12,5	20	25	30	40	50
Габаритные размеры, мм, не более	Длина 200 / Ширина 40 / Высота 60	Длина 200 / Ширина 40 / Высота 65	Длина 200 / Ширина 40 / Высота 80	Длина 200 / Ширина 40 / Высота 90	Длина 200 / Ширина 40 / Высота 100	Длина 200 / Ширина 40 / Высота 120	Длина 200 / Ширина 40 / Высота 140
Масса, кг, не более	0,5
Параметры электросети	Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц
Условия эксплуатации	Температура окружающей среды от +15 до +25 °С Относительная влажность воздуха от 40 до 80 % Атмосферное давление от 84 до 106,7 кПа

Дополнительная информация

Комплект поставки

экстензометр для измерений раскрытия трещины ИДК-Т;
ножи для установки на образцах;
кейс;
цифровой микропроцессорный измерительный модуль (в отдельном блоке или в составе испытательной машины);
*программно-технический комплекс для приема и обработки данных (отдельный или в составе испытательной машины);
кабель связи (при поставке отдельно от испытательной машины);
комплект технической и эксплуатационной документации;
оригинал свидетельства о калибровке.

*Программно-технический комплекс состоит из устройства ввода-вывода (персональный компьютер, ноутбук или пульт оператора) и программного обеспечения.

Сервисные услуги

доставка измерителя до Клиента;
обучение и инструктаж персонала Клиента;
техническая и информационная поддержка;
постгарантийное техническое обслуживание;
снабжение запасными комплектующими;
модернизация и обновление программного обеспечения.
