ГОСТ 11262-2017. Испытание пластмасс на растяжение

Испытание пластмасс на растяжение — базовый метод оценки механических свойств пластмасс. По ГОСТ 11262-2017 определяют поведение образца при одноосном растяжении, регистрируют нагрузку и деформацию, рассчитывают характеристики прочности, жесткости и способности материала к удлинению. Метод применяют при входном и производственном контроле, приемо-сдаточных испытаниях, разработке и сравнении полимерных материалов. ГОСТ 11262-2017 действует взамен ГОСТ 11262-80 и имеет обозначение ГОСТ 11262-2017 (ISO 527-2:2012). Используют актуальную редакцию с учетом зарегистрированных поправок.

Какие пластмассы испытывают по ГОСТ 11262-2017

Стандарт применяют прежде всего для жестких и полужестких термопластичных и термореактивных пластмасс, а также ряда наполненных и армированных материалов. Для пленок, эластомеров, ячеистых пластмасс и отдельных композитов могут действовать другие нормативные документы.

ВАЖНО! Стандарт выбирают с учетом типа материала, формы и размеров образца, условий испытания и перечня определяемых характеристик.

Суть метода испытания пластмасс на растяжение

Подготовленный образец закрепляют в захватах универсальной испытательной машины и растягивают вдоль продольной оси по заданному режиму. В процессе регистрируют силу, перемещение и, при необходимости, деформацию непосредственно на рабочей части образца. По полученным данным строят зависимость напряжения от деформации и рассчитывают требуемые механические характеристики. Испытание продолжают до разрушения образца либо до достижения заданной деформации или другого условия, предусмотренного методикой. Для пластмасс особенно важны корректное измерение деформации и соблюдение режима испытания. На результат могут влиять скорость деформирования, температура, влажность, технология изготовления и кондиционирование образцов.

Какие характеристики определяют

Форма диаграммы зависит от материала: жесткий наполненный пластик может разрушаться при небольшой деформации, а пластичный термопласт — заметно удлиняться.

Образцы для испытаний

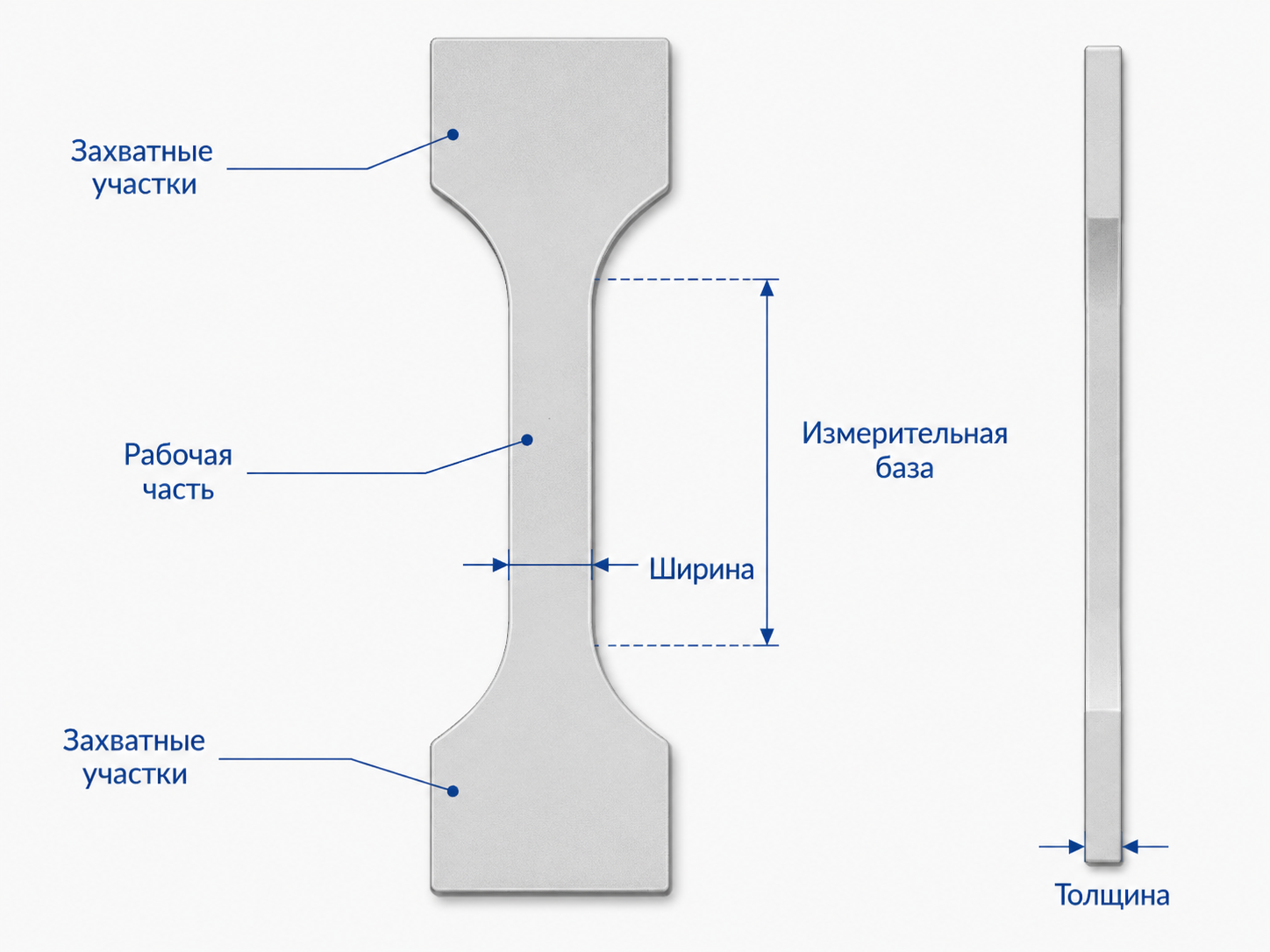

Для испытаний применяют образцы установленной формы и размеров. Наиболее характерный вариант — плоский образец с расширенными захватными участками и суженной рабочей частью. Образцы получают формованием либо изготавливают из листов, плит или готовых изделий. Контролируют размеры рабочей части, качество поверхности и отсутствие повреждений. Царапина, надрез или перегрев при обработке могут вызвать преждевременное разрушение. Точные размеры берут из актуальной редакции стандарта для выбранного типа образца.

Подготовка и проведение испытания

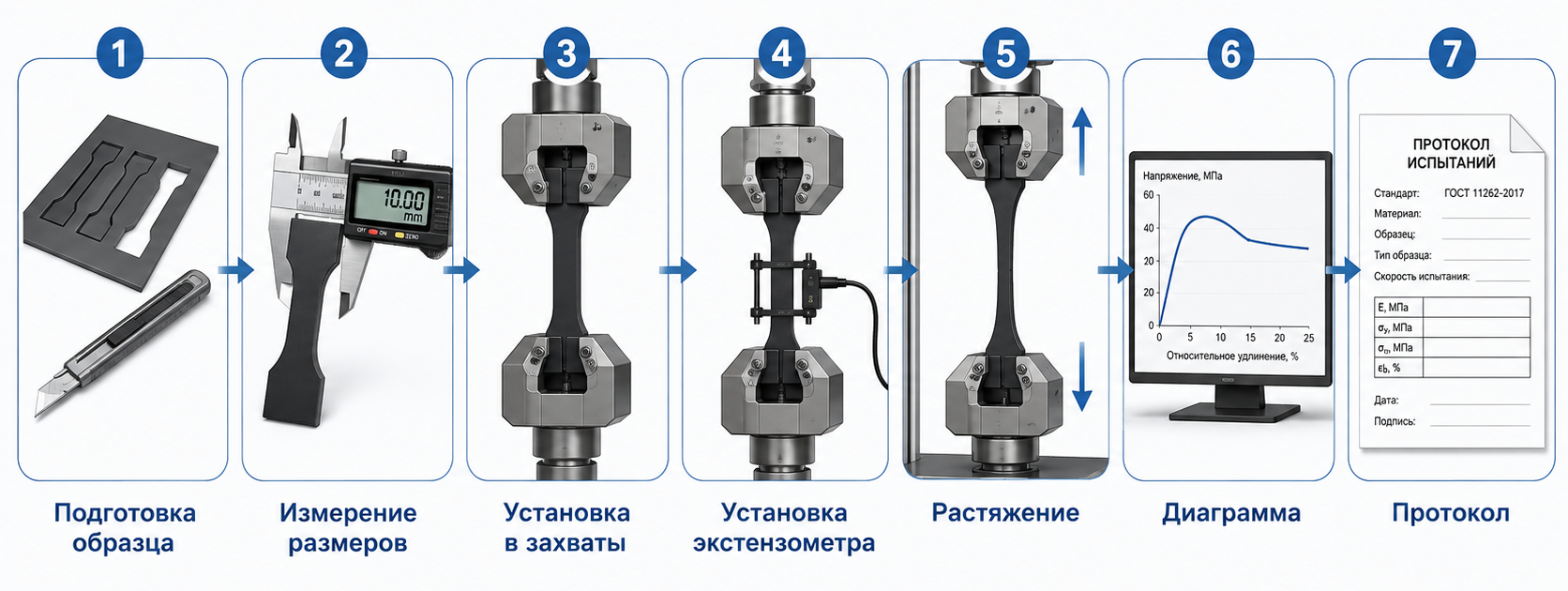

Свойства пластмасс чувствительны к температуре, влажности и подготовке, поэтому образцы кондиционируют по требованиям методики. Перед испытанием измеряют размеры, маркируют образец и при необходимости задают измерительную базу. Для измерения деформации рабочей части выбирают экстензометр с подходящей базой и диапазоном.

Образец устанавливают в захваты соосно направлению растягивающей силы. Перекос способен вызвать дополнительный изгиб и изменить результат. После запуска машина растягивает образец по заданному режиму, а измерительные каналы регистрируют силу, перемещение и деформацию. Важно исключить проскальзывание и преждевременное разрушение в зоне зажима. После испытания оценивают диаграмму и место разрушения, рассчитывают требуемые характеристики и формируют результаты.

Оборудование для испытаний пластмасс на растяжение

Основой комплекса является универсальная испытательная машина, обеспечивающая контролируемое растяжение и измерение силы в требуемом диапазоне. Для пластмасс важно не выбирать машину только по максимальному усилию. Многие полимерные образцы испытываются при сравнительно небольших нагрузках, поэтому диапазон датчика силы должен соответствовать фактическим значениям испытания. ООО «Эталон-Профит» выпускает универсальные электромеханические машины серий РКМ, РКМ svo, НИМ и X-PRO. Для полимеров малой и средней прочности рациональна машина с подходящим датчиком силы и достаточным рабочим ходом, без избыточного номинала нагрузки.

Захваты, экстензометр и программное обеспечение

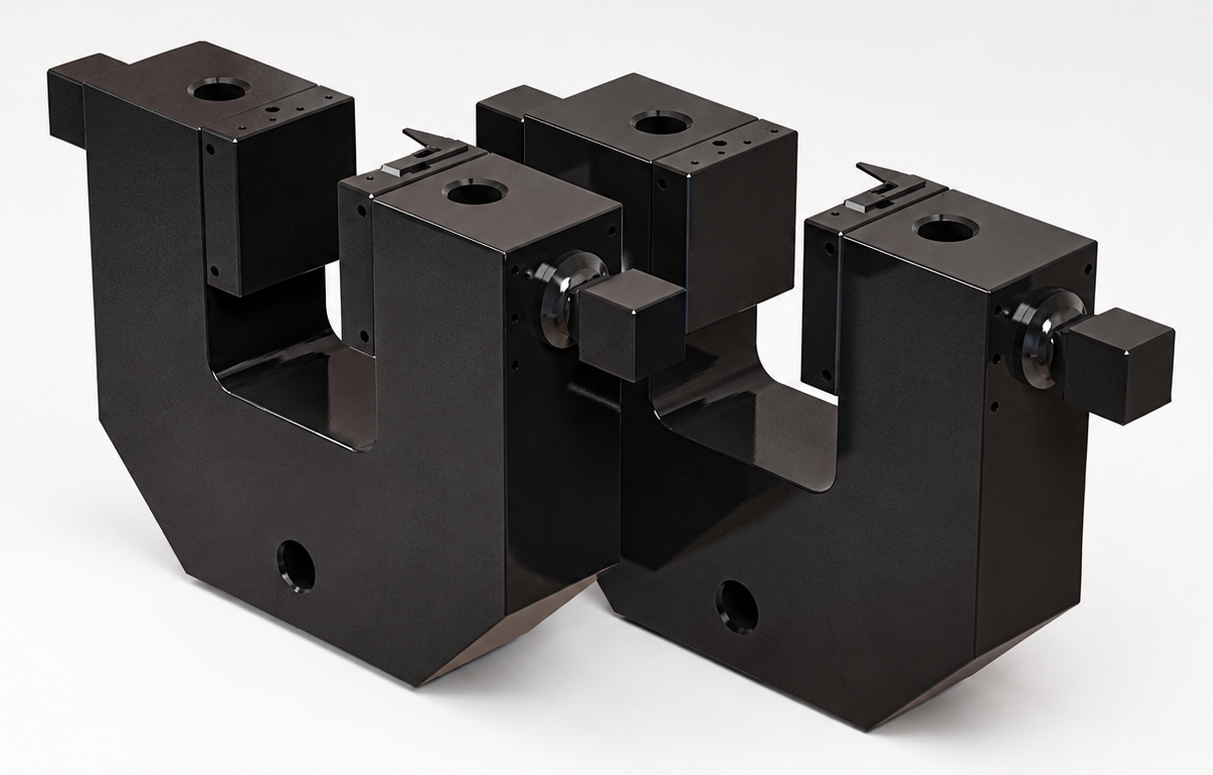

Захваты должны удерживать образец без проскальзывания и повреждения. Их выбирают по толщине, жесткости и поверхности пластмассы; для серийного контроля удобны пневматические исполнения. Экстензометр подбирают по измерительной базе и диапазону удлинения. Для пластмасс это особенно важно, поскольку деформативность разных материалов может существенно отличаться.

При использовании программного обеспечения Prof IT результаты испытаний могут автоматически регистрироваться и обрабатываться, а рассчитанные характеристики и диаграммы — использоваться при формировании протоколов.

Испытания при повышенных и пониженных температурах

Температура заметно влияет на свойства пластмасс: охлаждение может повышать жесткость и хрупкость, а нагревание — снижать прочность и увеличивать деформативность. Для таких задач машину комплектуют температурной системой. Подробнее — в статье об испытаниях пластмасс при повышенных и пониженных температурах.

Практические рекомендации

1. Подбирать датчик силы по рабочему диапазону. Большой номинал машины сам по себе не является преимуществом при небольших нагрузках.
2. Учитывать деформативность материала. Рабочего хода машины и диапазона экстензометра должно хватать для ожидаемого удлинения.
3. Контролировать фиксацию. Проскальзывание или повреждение образца губками способны исказить результат.
4. Соблюдать одинаковые условия подготовки. Температура, влажность, изготовление и кондиционирование влияют на свойства полимеров.
5. Не приравнивать перемещение траверсы к деформации образца, если методика требует измерения на заданной базе.
6. Оценивать место разрушения. Нетипичный разрыв может указывать на дефект образца или неправильную фиксацию.

Часто задаваемые вопросы

• Действует ли ГОСТ 11262-2017? Да. При работе используют актуальную редакцию с учетом зарегистрированных поправок.
• Связан ли ГОСТ 11262-2017 с ISO 527-2? Да. Полное обозначение документа — ГОСТ 11262-2017 (ISO 527-2:2012).
• Какие пластмассы испытывают по стандарту? В том числе жесткие и полужесткие термопласты, ряд термореактивных, наполненных и армированных пластмасс. Для отдельных материалов применяют другие стандарты.
• Обязательно ли использовать экстензометр? Это зависит от определяемых характеристик и требований методики.
• Какая испытательная машина подходит для пластмасс? Ее выбирают по диапазону силы, рабочему ходу, деформативности материала, размерам образцов, типу захватов и перечню характеристик.
• Можно ли испытывать пластмассы при другой температуре? Да, если это предусмотрено методикой и испытательный комплекс позволяет создать необходимые условия.
• Заменяет ли статья официальный текст ГОСТ? Нет. Для проведения испытаний используют официальную актуальную редакцию стандарта и документы системы менеджмента лаборатории.

Подбор оборудования для испытаний по ГОСТ 11262-2017

Специалисты ООО «Эталон-Профит» помогут подобрать испытательную машину, захваты, экстензометр, температурную систему и программную методику с учетом типа пластмассы, геометрии образцов, ожидаемой нагрузки и требуемых характеристик. Для предварительного подбора достаточно предоставить сведения о материале, размерах образцов, предполагаемом диапазоне нагрузки и удлинения, условиях испытаний и требованиях к результатам.
