ГОСТ 1497-2023. Испытания металлов на растяжение

Испытание металлов на растяжение — один из основных методов определения механических свойств металлических материалов. По ГОСТ 1497-2023 проводят испытания образцов из стали и других металлических материалов на универсальной испытательной машине с регистрацией силы, перемещения и, при необходимости, деформации рабочей части образца. Полученные результаты используют при входном контроле металлопроката, производственном контроле, приемо-сдаточных и сертификационных испытаниях, разработке новых материалов, оценке качества термической обработки и анализе причин разрушения изделий. Метод востребован в металлургии, машиностроении, энергетике, строительстве, транспортной и нефтегазовой отраслях.

Суть метода испытания на растяжение

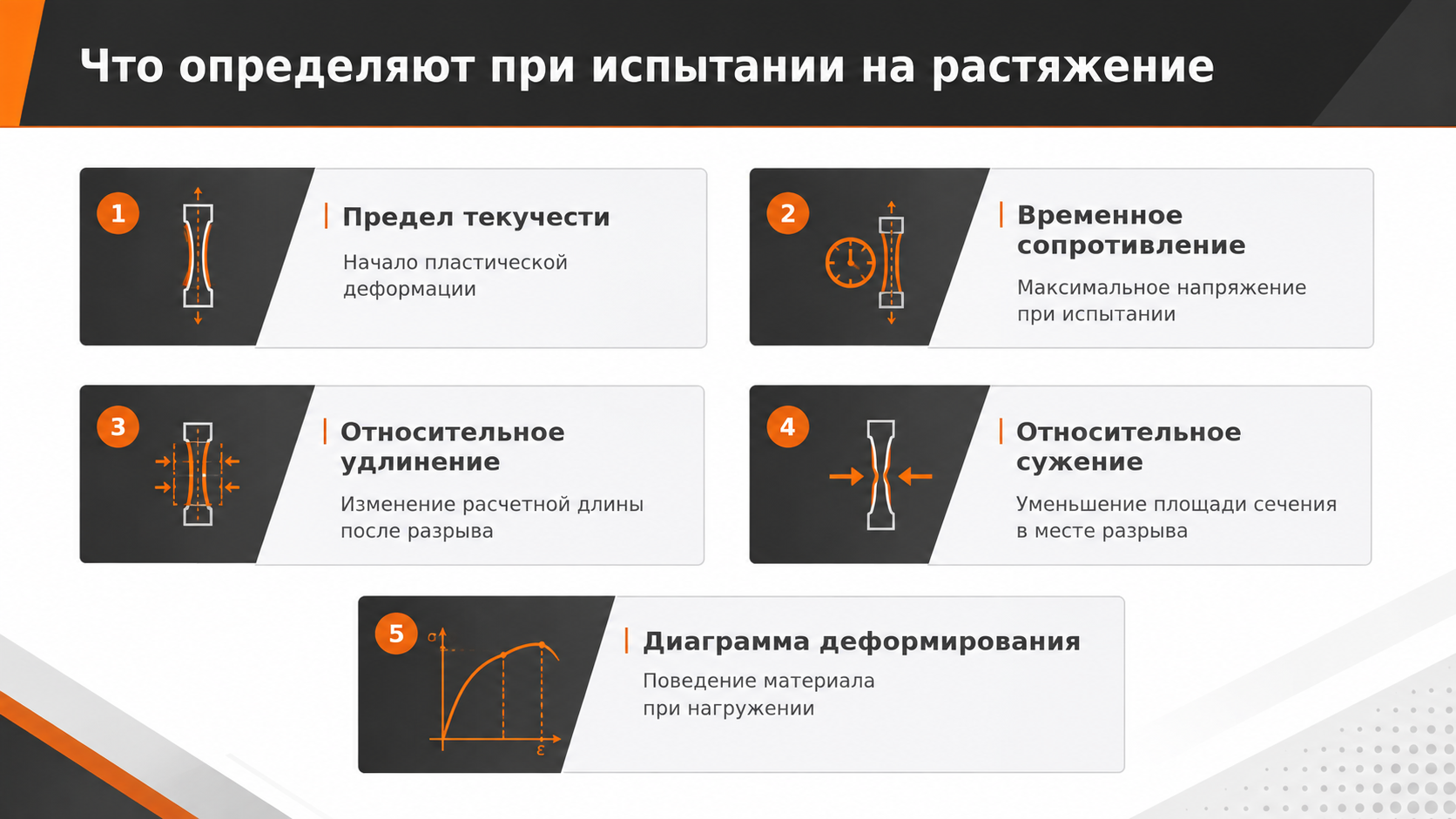

При испытании металлический образец закрепляют в захватах универсальной испытательной машины и подвергают одноосному растяжению по заданному режиму нагружения. В процессе испытания регистрируют силу, перемещение и, при необходимости, деформацию рабочей части образца. По полученной диаграмме и результатам измерений определяют характеристики прочности и пластичности материала. Испытание может продолжаться до достижения заданного состояния или разрушения образца в зависимости от определяемых показателей и принятой методики. ГОСТ 1497-2023 предусматривает определение комплекса характеристик механических свойств. Конкретный перечень выбирают в зависимости от требований к продукции и программы испытаний.

Образцы для испытаний по ГОСТ 1497-2023

Для испытаний применяют металлические образцы, форма и размеры которых выбираются с учетом вида продукции и требований нормативной документации. На практике используются цилиндрические и плоские образцы с рабочей и захватными частями. Перед испытанием определяют исходные размеры поперечного сечения и расчетную длину образца. Качество изготовления образца и отсутствие повреждений рабочей части непосредственно влияют на достоверность результатов.

Процесс проведения испытаний

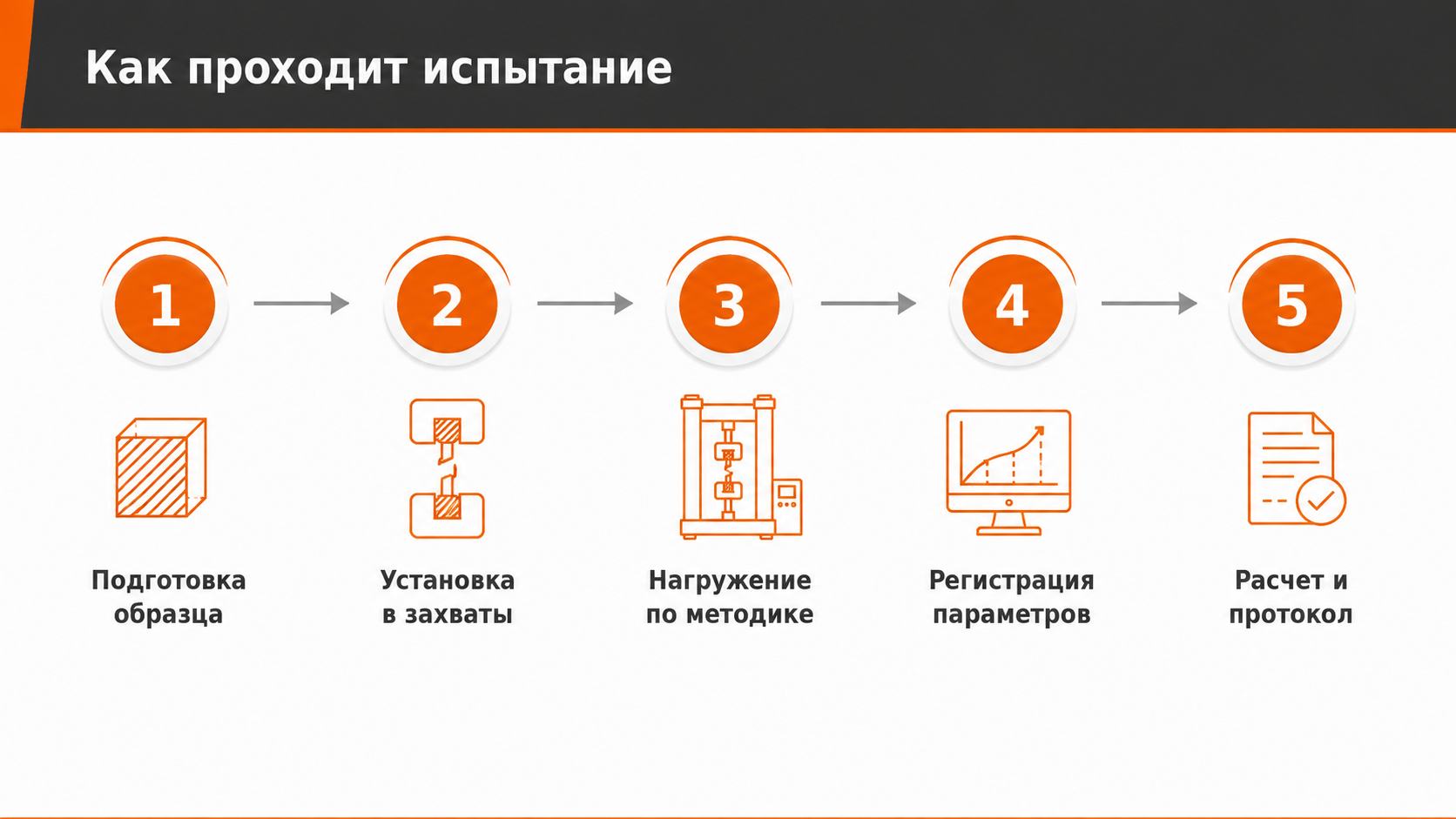

Перед проведением испытания металлического образца его измеряют, маркируют и устанавливают в захваты универсальной испытательной машины. Критически важна соосность, так как перекос создает дополнительный изгибающий момент и может исказить результаты испытаний на растяжение. После установки задают режим нагружения в соответствии с методикой испытаний по ГОСТ, а далее запускают испытание. По завершении лабораторных испытаний металлов определяют требуемые механические характеристики, оценивают место и характер разрушения образца, а результаты автоматически или вручную заносят в протокол испытаний. Автоматизация снижает объем ручных расчетов, но не отменяет контроля подготовки образца, правильности настройки методики и состояния измерительных каналов.

Оборудование для испытаний

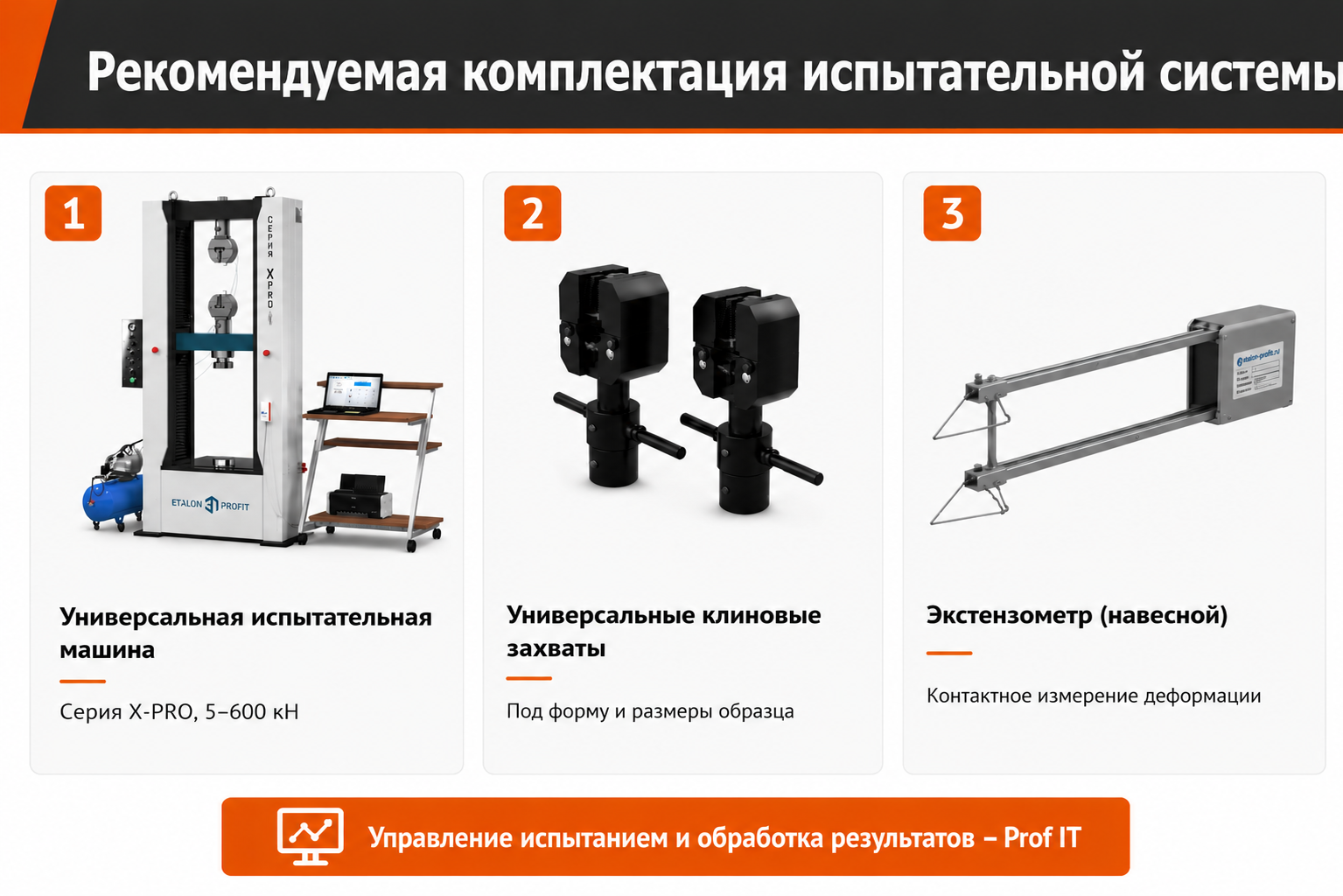

Основой комплекса является универсальная испытательная (разрывная) машина, соответствующая диапазону нагрузок и требованиям к точности измерений. При выборе оборудования учитывают не только максимальное усилие, но и тип образцов, скорость испытания, класс точности и требования нормативной документации. Для удержания образцов металлов используют клиновые механические, пневматические, гидравлические или специализированные захваты, подобранные под форму, размеры и свойства материала. При определении характеристик деформации применяют экстензометр, подобранный по измерительной базе, диапазону деформации и требованиям методики.

Для испытаний металлов на растяжение ООО «Эталон-Профит» выпускает универсальные двухколонные испытательные машины серий РКМ, РКМ svo и X-PRO. Каталог включает модели с наибольшим пределом измерения силы от 5 до 600 кН. Конкретную машину для испытаний на растяжение подбирают не только по предполагаемой нагрузке разрушения, но и по геометрии образцов, рабочему пространству, требуемой скорости испытания, типу захватов и перечню определяемых характеристик. При использовании программного обеспечения Prof IT результаты испытания могут регистрироваться и обрабатываться в единой методике с автоматическим расчетом заданных механических характеристик и формированием протокола.

Практические рекомендации

1. Выбирать датчик силы по рабочему диапазону. При подборе испытательной машины максимальная нагрузка не должна быть единственным критерием. Точность результатов зависит от того, в какой части диапазона работает измерительный канал.
2. Проверять соосность. Образец должен быть установлен без перекоса и боковых нагрузок. Это особенно важно для плоских и жестких металлических образцов.
3. Подбирать захваты под тип образца. Форма насечек, диапазон раскрытия и усилие зажима должны обеспечивать надежное удержание стальных и других металлических образцов без проскальзывания и преждевременного разрушения.
4. Заранее определить перечень характеристик. От него зависит необходимость использования экстензометра, его база и диапазон измерения, а также структура методики в программном обеспечении.
5. Различать перемещение траверсы и деформацию образца. Перемещение подвижной траверсы включает деформации элементов испытательной системы и не во всех задачах может использоваться как замена измерению рабочей части образца экстензометром.

Часто задаваемые вопросы

• Какой диапазон температур установлен стандартом? Статические испытания по ГОСТ 1497-2023 проводят при температуре от 10 до 35 °C.
• Для каких размеров действует стандарт? Для чёрных и цветных металлов и изделий из них диаметром или толщиной 3,0 мм и более.
• Обязательно ли применять экстензометр при испытаниях по ГОСТ 1497-2023? Если определяемая характеристика требует измерения деформации непосредственно на рабочей части образца, используют соответствующий экстензометр.
• Как выбрать испытательную (разрывную) машину для испытаний металлов? Машину выбирают по ожидаемой нагрузке, геометрии образцов, требуемому диапазону измерений, рабочему ходу, скорости испытания и перечню определяемых характеристик. Ориентироваться только на максимальное усилие машины недостаточно.
• Можно ли сформировать протокол автоматически? Да. Prof IT позволяет регистрировать результаты, рассчитывать характеристики и формировать пользовательские протоколы.
• Заменяет ли эта статья текст ГОСТ? Нет. Для проведения испытаний необходимо использовать официальный текст действующего стандарта и документы системы менеджмента лаборатории.

Подбор оборудования для испытаний по ГОСТ 1497-2023

Специалисты ООО «Эталон-Профит» помогут подобрать испытательную машину, захваты, экстензометр и программную методику с учетом материала, формы и размеров образцов, ожидаемой нагрузки и требуемых механических характеристик. Для подбора комплектации достаточно направить информацию об образцах, диапазоне нагрузок и перечне проводимых испытаний.
