ГОСТ 9454-2025. Испытание металлов на ударный изгиб

ГОСТ 9454-2025 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» устанавливает метод испытания черных и цветных металлов, сплавов и изделий из них при температурах от −100 до +1200 °C. Основные результаты испытания — работа удара и ударная вязкость.

Испытание проводят на маятниковом копре. Образец с заранее подготовленным концентратором устанавливают на опоры и разрушают одним ударом маятника. По энергии, затраченной на разрушение, определяют работу удара, а с учетом площади рабочего сечения рассчитывают ударную вязкость.

ГОСТ 9454-2025 действует в России с 1 мая 2026 года и введен взамен ГОСТ 9454-78. При проведении испытаний следует использовать актуальную редакцию стандарта с действующими изменениями и поправками.

Что определяют по ГОСТ 9454-2025

Испытание показывает, насколько металл способен сопротивляться разрушению при ударной нагрузке. Работа удара K — это энергия, поглощенная при разрушении образца. Ударная вязкость KC определяется как отношение работы удара к начальной площади рабочего сечения образца. В зависимости от типа концентратора применяются обозначения KU, KV, KT и соответственно KCU, KCV, KCT.

Дополнительно, если это требуется нормативной документацией на продукцию, могут определяться доля вязкой составляющей в изломе, боковое расширение и критическая температура хрупкости.

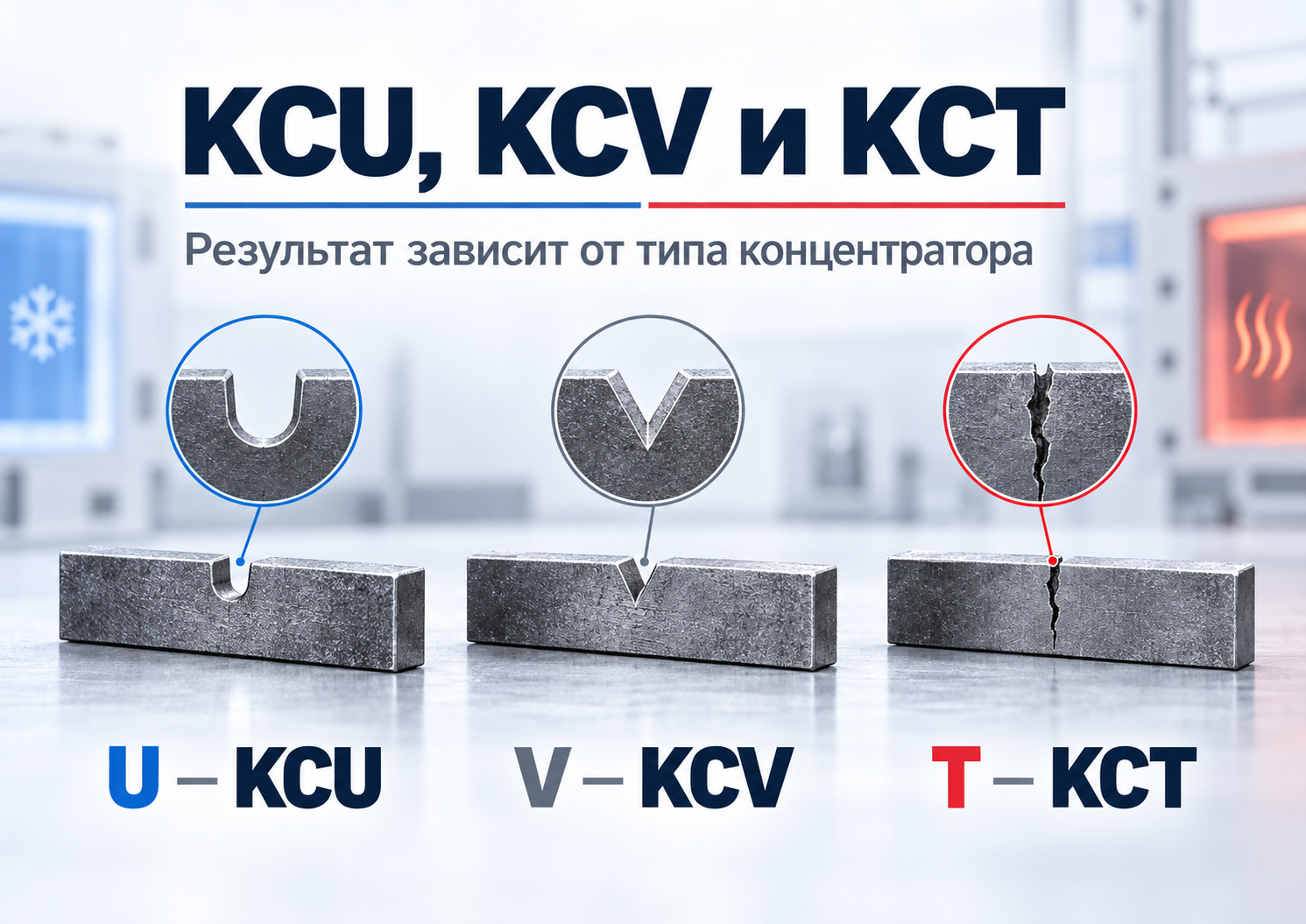

KCU, KCV и KCT — в чем разница

Обозначение результата связано с видом концентратора на образце.

KCU, KCV и KCT нельзя считать взаимозаменяемыми показателями. Геометрия концентратора влияет на условия зарождения и развития разрушения, поэтому при сравнении результатов важно учитывать не только материал и температуру, но и тип образца.

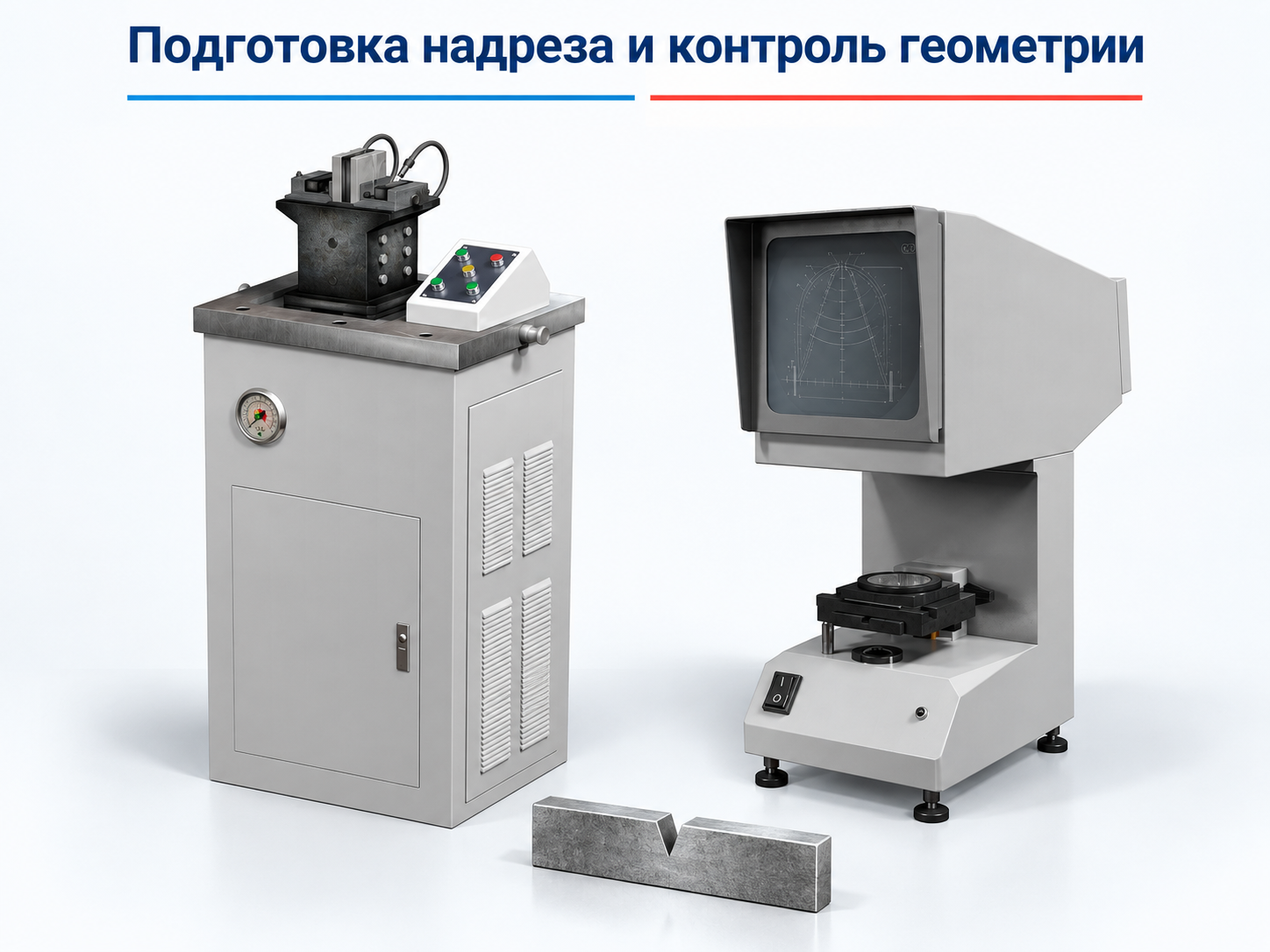

Образцы и подготовка надреза

ГОСТ 9454-2025 устанавливает требования к форме и размерам образцов с U-, V- и T-образными концентраторами. Контролируют размеры образца, глубину и форму концентратора, а также высоту рабочего сечения. Если нормативной документацией не установлено иное, от каждой отобранной единицы металлопродукции изготавливают не менее двух образцов для каждого вида концентратора и каждой температуры испытания.

Для U- и V-образных образцов особенно важно качество надреза. Его геометрия напрямую влияет на концентрацию напряжений и, следовательно, на результат испытания. Для образцов типа T дополнительно формируют усталостную трещину.

Важно: сравнивать значения KCU и KCV как один и тот же показатель некорректно. Тип концентратора должен соответствовать требованиям нормативной документации на конкретную продукцию.

Оборудование для испытаний

Основное оборудование — маятниковый копер. ГОСТ 9454-2025 предусматривает применение копров, соответствующих требованиям ГОСТ 10708 и имеющих достаточный запас потенциальной энергии для разрушения образца одним ударом. При подборе копра учитывают:

Стандарт рекомендует, чтобы измеренная работа удара составляла не более 80 % номинальной потенциальной энергии маятника. При разногласиях повторные испытания рекомендуется проводить в диапазоне от 10 до 80 % номинальной энергии. На практике это означает, что копер не стоит выбирать только по принципу «чем больше энергия, тем лучше». Энергия маятника должна соответствовать ожидаемому диапазону работы разрушения.

Температура испытания

ГОСТ 9454-2025 охватывает испытания в диапазоне от −100 до +1200 °C. Комнатной температурой считается диапазон от +10 до +35 °C. При испытаниях вне комнатной температуры образец необходимо предварительно довести до требуемой температуры и сохранить установленный режим до момента удара. Поэтому значение имеют не только камера или другое оборудование для термостатирования, но и время выдержки, порядок переноса образца и скорость его установки на копер. Для испытаний ниже −100 °C применяют отдельные нормативные документы, в том числе ГОСТ 22848 для испытаний при температурах до −269 °C.

Как проходит испытание

Практически порядок можно представить так:

1. Изготавливают образцы требуемого типа.
2. Формируют U-, V- или T-концентратор.
3. Контролируют геометрию образца и рабочего сечения.
4. При необходимости доводят образец до заданной температуры.
5. Устанавливают образец на опоры маятникового копра.
6. Разрушают образец одним ударом маятника.
7. Определяют работу удара.
8. Рассчитывают ударную вязкость.
9. При необходимости оценивают характер излома, боковое расширение и другие показатели.
10. Оформляют результаты испытания.

Работа удара определяется по разности энергии маятника до удара и энергии, оставшейся после разрушения образца. Ударную вязкость рассчитывают с учетом площади рабочего сечения образца.

Что еще можно оценить после испытания

При необходимости ГОСТ позволяет оценивать характер разрушения образца. В том числе определяют долю вязкой составляющей в изломе и боковое расширение. При проведении серии испытаний при разных температурах можно определять критическую температуру хрупкости. Конкретный критерий устанавливает нормативная документация на исследуемую металлопродукцию. Для большинства производственных и приемочных испытаний эти показатели нужны не всегда, поэтому их определяют только тогда, когда это предусмотрено задачей испытания или нормативной документацией.

Практические рекомендации

• Выбирайте энергию копра под ожидаемую работу разрушения, а не с максимальным запасом.
• Не смешивайте KCU, KCV и KCT — это результаты для разных типов концентраторов.
• Контролируйте геометрию надреза и размеры рабочего сечения.
• При испытаниях вне комнатной температуры минимизируйте время между термостатированием и ударом.
• Следите за состоянием бойка, опор и основных узлов копра.
• При сравнении материалов сохраняйте одинаковые условия испытания и тип образца.

Переход с ГОСТ 9454-78 на ГОСТ 9454-2025

ГОСТ 9454-2025 введен в России взамен ГОСТ 9454-78. Поэтому лабораториям, которые ранее работали по старой редакции, следует проверить применяемые методики, формы протоколов, требования к образцам, оборудованию, температурной подготовке и обработке результатов. В новом стандарте также предусмотрены положения по оценке неопределенности измерений и дополнительные приложения, связанные с анализом результатов испытаний.

Важно: требования ГОСТ 9454-78 не следует автоматически переносить в действующую методику. Для работы необходимо использовать актуальную редакцию ГОСТ 9454-2025.

Часто задаваемые вопросы

Какой ГОСТ действует для испытания металлов на ударный изгиб? С 1 мая 2026 года в России действует ГОСТ 9454-2025, введенный взамен ГОСТ 9454-78.

Какое оборудование требуется? Основным оборудованием является маятниковый копер, соответствующий требованиям применяемой методики и имеющий достаточную энергию для разрушения образца одним ударом.

Чем KCU отличается от KCV? KCU определяют на образце с U-образным концентратором, KCV — с V-образным. Для образца с надрезом и усталостной трещиной применяется KCT.

В каких единицах измеряют результат? Работу удара выражают в джоулях, ударную вязкость — в Дж/см².

При какой температуре проводят испытание? Температуру задают по нормативной документации на конкретную продукцию. ГОСТ 9454-2025 охватывает диапазон от −100 до +1200 °C.

Подбор оборудования для испытаний по ГОСТ 9454-2025

Для испытаний на ударный изгиб подбирают маятниковый копер с учетом материала, типа и размеров образца, предполагаемой работы удара и температуры испытания. При испытаниях при пониженной или повышенной температуре дополнительно учитывают оборудование для температурной подготовки образцов и организацию их переноса к копру.

Специалисты ООО «Эталон-Профит» помогут подобрать маятниковый копер серии РКМ-К и дополнительное оборудование для испытаний металлов на ударный изгиб по ГОСТ 9454-2025.
