Испытательные машины серии X-PRO 5.2, 10.2, 20.2, 50.2, 100.2
Оставить заявкуРазрывная машина для испытаний X-PRO от 5 до 100 кН
- Описание
- Дополнительная информация

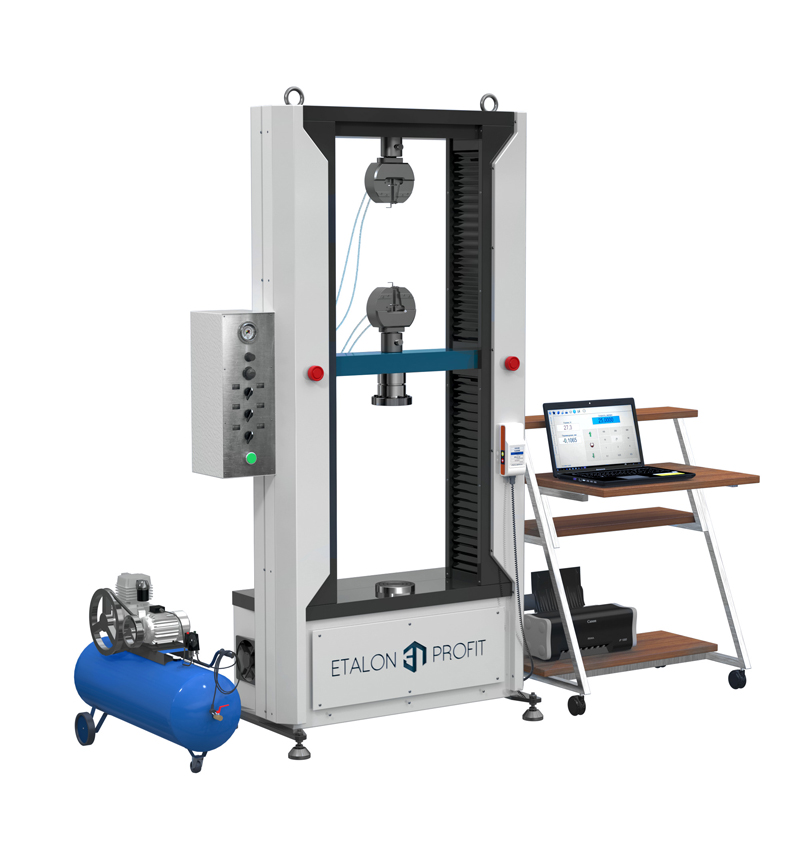

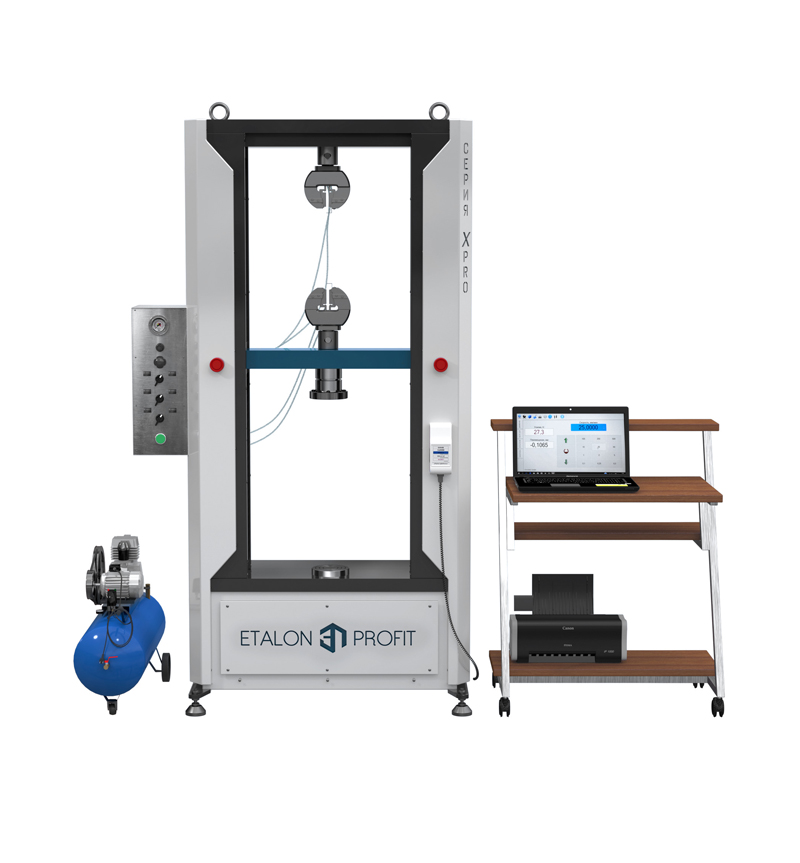

Напольные универсальные электромеханические испытательные машины серии X-PRO с номинальной нагрузкой от 5 до 100 кН производства ООО «Эталон-Профит» предназначены для механических испытаний опытных образцов из различных материалов, готовых изделий в режимах статического нагружения на разрыв, срез, сдвиг, сжатие, сплющивание, изгиб, отрыв, отслаивание. Например, для испытаний таких материалов, как древесина, полимеры, металлы и их сплавы, тканые и нетканые материалы, керамика, стекло, гибридные или композитные соединения; испытаний изделий в виде коробок, труб, пружин, обуви, сидений велосипедов, подголовников машин и многих других. Производятся под контролем требований ГОСТ 28840-90.
Принцип работы машины заключается в деформации опытного образца с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего этой силе значения величины удлинения образца.
Машины выполнены в трех модификациях по высоте рабочего пространства. Оснащены современными и высокотехнологичными средствами электроники и защиты, эргономичны, удобны и функциональны, эстетичны. Имеют быстродействующую систему микропроцессорного управления, широкодиапазонный автоматизированный сервопривод и обновленную версию программно-технического комплекса.
Машины оснащены светодиодной программной индикацией режимов работы (ожидание / испытание / авария). Такое технологическое решение со стороны производителя не только обеспечивает безопасность работы оператора, интуитивно направляя его к корректным действиям, является эстетичным, рациональным и идейным.
Обозначение испытательных машин X-PRO А.В.С:
- параметр X-PRO – аббревиатура производителя;
- параметр А – наибольший предел измерений силы, кН;
- параметр В – исполнение машин (1 – укороченная, 2 – стандарт, 3 – удлиненная);
- параметр С – наибольший предел допускаемой погрешности измерений силы от измеряемой силы (0,5%, 1%, 2%).
| Примеры использования испытательных универсальных машин X-PRO |
|
Машины могут быть использованы для статических и динамических испытаний опытных образцов из металлов с различными характеристиками прочности, текучести, упругости. Испытания проводятся в автоматическом или ручном режимах по требуемой программной методике (например, по ГОСТ 1497-84, ГОСТ 9651-84). Могут проводиться в условиях действия низких или высоких температур, включая охлаждение или нагрев до критических значений температуры. Машины могут быть использованы для статических и динамических испытаний демпферных и буферных пружин в режимах растяжения и сжатия с измерением продольной деформации и силовых характеристик. Испытания проводятся в автоматическом или ручном режимах по заданной методике в соответствии с требованиями ТУ, ГОСТ или внутренних регламентов (например, по ГОСТ 16118-70 и ГОСТ 3057-90 для испытаний винтовых цилиндрических и тарельчатых пружин). |
| Технические возможности испытательной машины НИМ и программного обеспечения (ПО) Prof IT |
|
РАСЧЕТНЫЕ ПАРАМЕТРЫ
2. По устройству измерений перемещений (деформаций): модуль упругости; предел пропорциональности; предел текучести физический; деформация при физическом пределе текучести; предел текучести с допуском на величину пластической деформации; предел текучести с допуском на величину полной деформации; относительное удлинение после разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила; деформация при разрушении |
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||
| Основные параметры | Модификации машины X-PRO А.В.C | ||||
| X-PRO 5.В.C | X-PRO 10.В.C | X-PRO 20.В.C | X-PRO 50.В.C | X-PRO 100.В.C | |
| *Диапазоны измерений силы, кН | от 0,00001 до 5 | от 0,00001 до 10 | от 0,00001 до 20 | от 0,00001 до 50 | от 0,00001 до 100 |
| Пределы допускаемой погрешности измерений силы (параметр С), % | ±0,5 / ±1,0 / ±2,0 | ||||
| Режим работы датчика силы | Растяжение / Сжатие | ||||
| **Количество зон для испытаний | 2 | ||||
| Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более | ±0,01 мм - от 0,01 мм до 10 мм ±0,1 % - свыше 10 мм |
||||
| Линейная скорость перемещения подвижной траверсы, мм/мин | от 0,01 до 1000 | ||||
| Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм | 0,001 | ||||
| Цена единицы наименьшего разряда при измерении деформации, мм | 0,001 | ||||
| Цена единицы наименьшего разряда при измерении силы, Н |
0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН |
||||
| ***Рабочий ход подвижной траверсы, мм, не менее |
1100 (с основным датчиком силы) 980 (с основным и дополнительным датчиками силы) |
1100 (с основным датчиком силы) 970 (с основным и дополнительным датчиками силы) |
900 (с основным датчиком силы) 720 (с основным и дополнительным датчиками силы) |
||
| Ширина рабочего пространства, мм, не менее |
490 |
||||
| Общая потребляемая мощность, кВт, не более | 0,75 | 3 | |||
| ****Габаритные размеры, мм, не более |
Ширина 964 / Длина 580 / Высота 2010 (с опорами и рым-болтом) Ширина 964 / Длина 580 / Высота 1904 (без опор и рым-болта) |
Ширина 964 / Длина 580 / Высота 2040 (с опорами и рым-болтом) Ширина 964 / Длина 580 / Высота 1940 (без опор и рым-болта) |
Ширина 964 / Длина 580 / Высота 2060 (с опорами и рым-болтом) Ширина 964 / Длина 580 / Высота 1979 (без опор и рым-болта) |
||
| *****Масса, кг, не более |
350 |
460 |
496 |
||
| Параметры электросети |
Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|||
| Условия эксплуатации | Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
||||
*Нижний предел измерений силы зависит от количества и номинальной максимальной нагрузки используемых датчиков силы. В комплект поставки машины входят два датчика силы, один из которых является основным и обеспечивает работу при верхнем пределе измерений силы.
**Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону - для испытаний на сжатие и изгиб.
***Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия. Рабочий ход указан для модификаций машин X-PRO А.2.С. Рабочий ход для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.
****Габаритные размеры указаны для модификаций машин X-PRO А.2.С. Габаритные размеры для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависят от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.
*****Масса указана для модификаций машин X-PRO А.2.С. Масса для модификаций машин X-PRO А.1.С, X-PRO А.3.С зависит от высоты машины. Модификации машин X-PRO А.1.С, X-PRO А.3.С являются эксклюзивными и утверждаются с Клиентом.
КОМПЛЕКТ ПОСТАВКИ:
- машина испытательная;
- комплект столов сжатия;
- комплект опор;
- набор кабелей связи;
- программно-технический комплекс для управления машиной и обработки данных;
- пакет готовых методик для испытаний;
- комплект технической и эксплуатационной документации;
- копии сертификатов, деклараций и свидетельств;
- оригинал свидетельства о первичной поверке.
СЕРВИСНЫЕ УСЛУГИ:
- доставка машины до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- приспособления и захваты для испытаний материалов;
- устройства измерений перемещений (деформаций), экстензометры;
- дополнительные датчики силы;
- системы температурных испытаний (камеры и электропечи);
- вспомогательное техническое оборудование.
