Поставка комплекса для испытаний сэндвич-панелей по ГОСТ 32603-2021 в ООО ПК «Металл-Гарант»

ООО «Эталон-Профит» выполнило поставку и ввод в эксплуатацию универсальной испытательной машины РКМ 20.2 для ООО ПК «Металл-Гарант» в г. Липецке. Комплекс предназначен для механических испытаний сэндвич-панелей и их элементов по ГОСТ 32603-2021 и укомплектован специализированными приспособлениями для сжатия, растяжения, четырёхточечного изгиба и среза.

ООО ПК «Металл-Гарант» выпускает стеновые и кровельные сэндвич-панели. Основная задача проекта заключалась в том, чтобы на базе одной испытательной машины реализовать несколько предусмотренных стандартом схем нагружения.

Одна машина — несколько методов испытаний

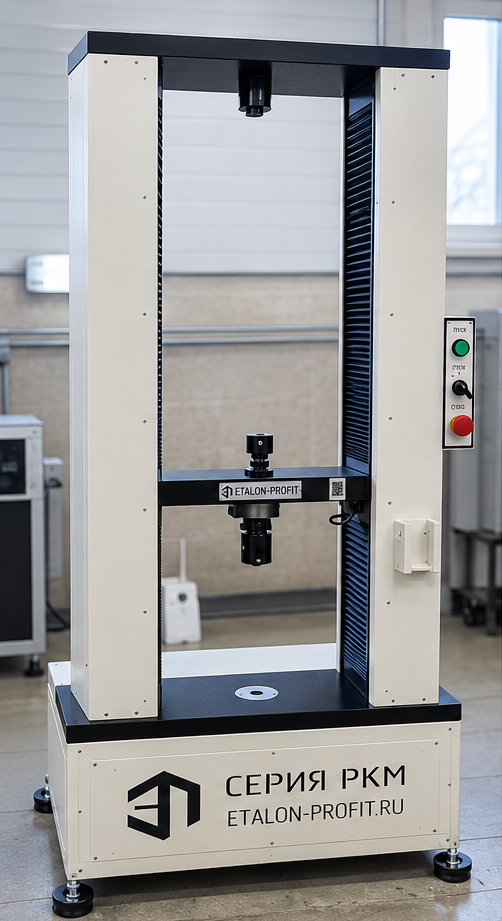

Основой комплекса стала универсальная испытательная машина РКМ 20.2 с наибольшим пределом измерения силы 20 кН.

Для проекта изготовлен и поставлен комплект специализированной оснастки, позволяющий использовать одну машину для нескольких методов контроля по ГОСТ 32603-2021. Требуемая схема нагружения формируется сменой соответствующего испытательного приспособления.

Сжатие образцов

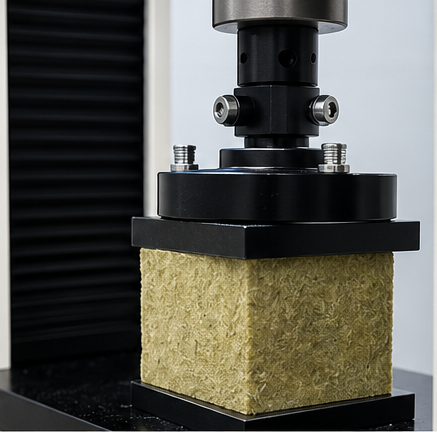

Для испытаний на сжатие в состав комплекса включено приспособление с шарнирной опорой. Оно позволяет реализовать предусмотренную методикой схему приложения нагрузки и использовать РКМ 20.2 для определения механических характеристик образцов при сжатии.

Испытание образцов на растяжение

Отдельное приспособление с шарнирным соединением предназначено для испытаний образцов на растяжение перпендикулярно металлическим облицовкам. Оснастка обеспечивает передачу усилия на образец по требуемой схеме и позволяет проводить испытание на той же универсальной машине.

Четырёхточечный изгиб

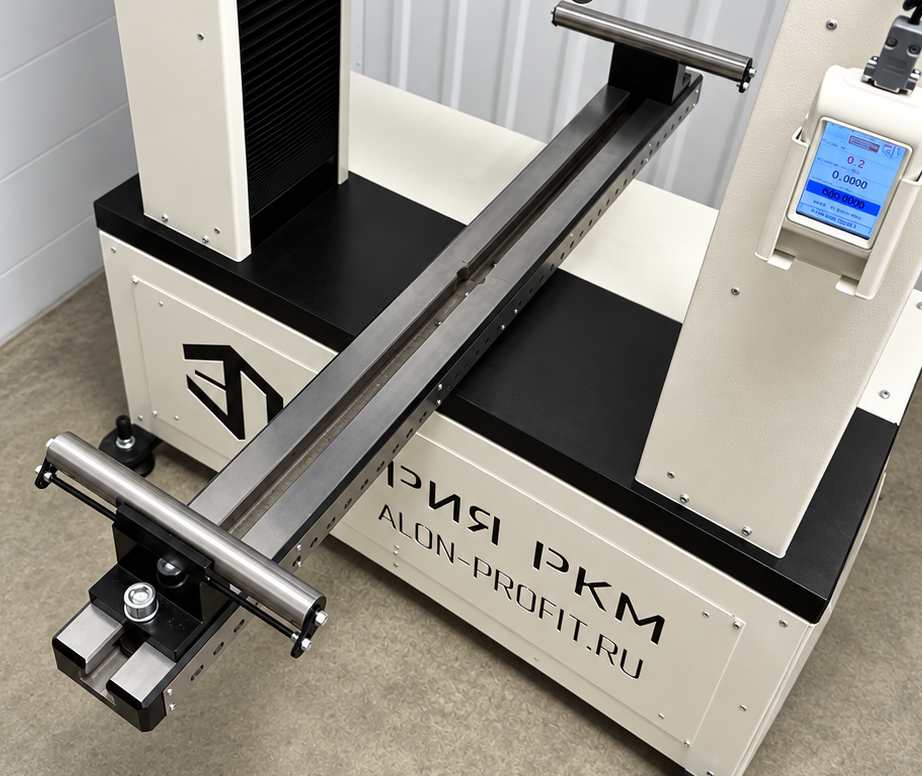

Для определения характеристик сердечника при сдвиге комплекс укомплектован приспособлением для четырёхточечного изгиба. ГОСТ 32603-2021 предусматривает такую схему при определении прочности сердечника на сдвиг и модуля сдвига. Приспособление формирует две опорные и две нагружающие точки и позволяет размещать образец панели в рабочей зоне испытательной машины.

Испытание ламелей минеральной ваты на срез

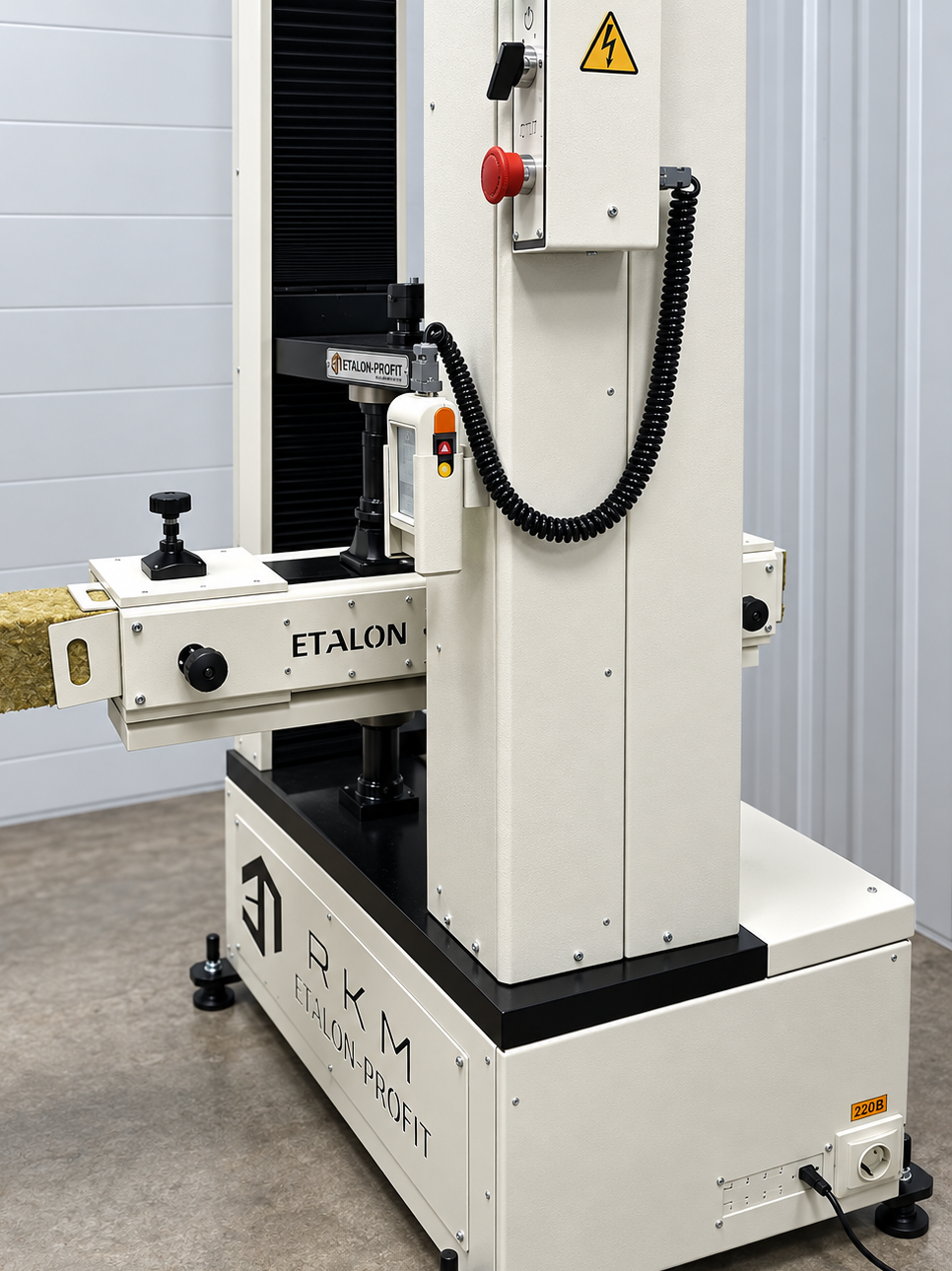

Для испытаний ламелей минеральной ваты поставлено отдельное приспособление, формирующее предусмотренную стандартом схему нагружения при срезе.

Таким образом, одна РКМ 20.2 используется для нескольких видов механических испытаний за счёт смены испытательной оснастки и приспособлений.

Пусконаладочные работы и инструктаж

После поставки специалисты ООО «Эталон-Профит» выполнили пусконаладочные работы и провели инструктаж персонала ООО ПК «Металл-Гарант» по эксплуатации РКМ 20.2 и работе с поставленными приспособлениями. В результате заказчик получил комплекс для выполнения нескольких видов механических испытаний сэндвич-панелей и их элементов по ГОСТ 32603-2021 на одной универсальной испытательной машине.

Результат проекта

РКМ 20.2 используется в комплексе как единая силовая и измерительная платформа, а специализированная оснастка позволяет перестраивать рабочую зону под конкретную схему испытания.

ООО «Эталон-Профит» комплектует универсальные испытательные машины под конкретные стандарты, материалы и методы испытаний. Для подбора аналогичного комплекса можно направить техническое задание или перечень применяемых методик специалистам компании.
