Техническое обслуживание испытательной машины РКМ 200.2

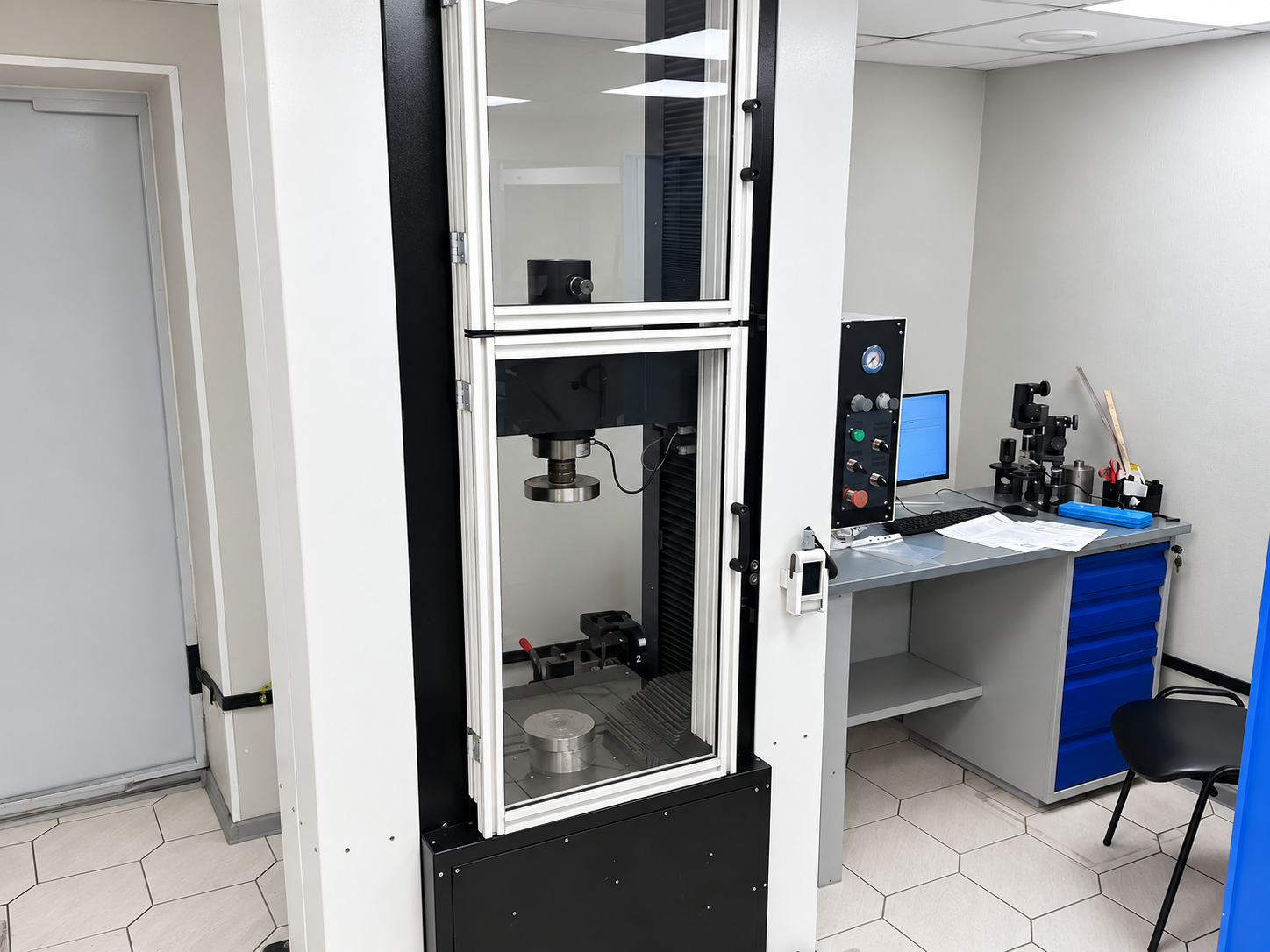

Специалисты «Эталон-Профит» выполнили диагностику, техническое обслуживание и юстировку универсальной электромеханической испытательной машины РКМ 200.2, зав. № 12/21, эксплуатируемой в ООО «Сибэлектропривод» в Новосибирске. В ходе работ была проверена работа основных механических и измерительных узлов машины, выявлена неисправность крепления шарико-винтовой пары (ШВП) на подвижной траверсе и определена необходимость дальнейшего обслуживания защитного ограждения.

Машина РКМ 200.2 была поставлена ООО «ТД Эталон-Профит» заказчику в 2021 году. Исходная конфигурация включала два датчика силы с диапазоном измерения 20–200 000 Н, программно-технический комплекс с ПО Prof IT, мобильный пульт оператора, механические захваты Р.ЗЛ-5М типа «Улитка» и универсальные клиновые захваты Р.ЗКУ-200П с пневмоприводом.

Диагностика и техническое обслуживание РКМ 200.2

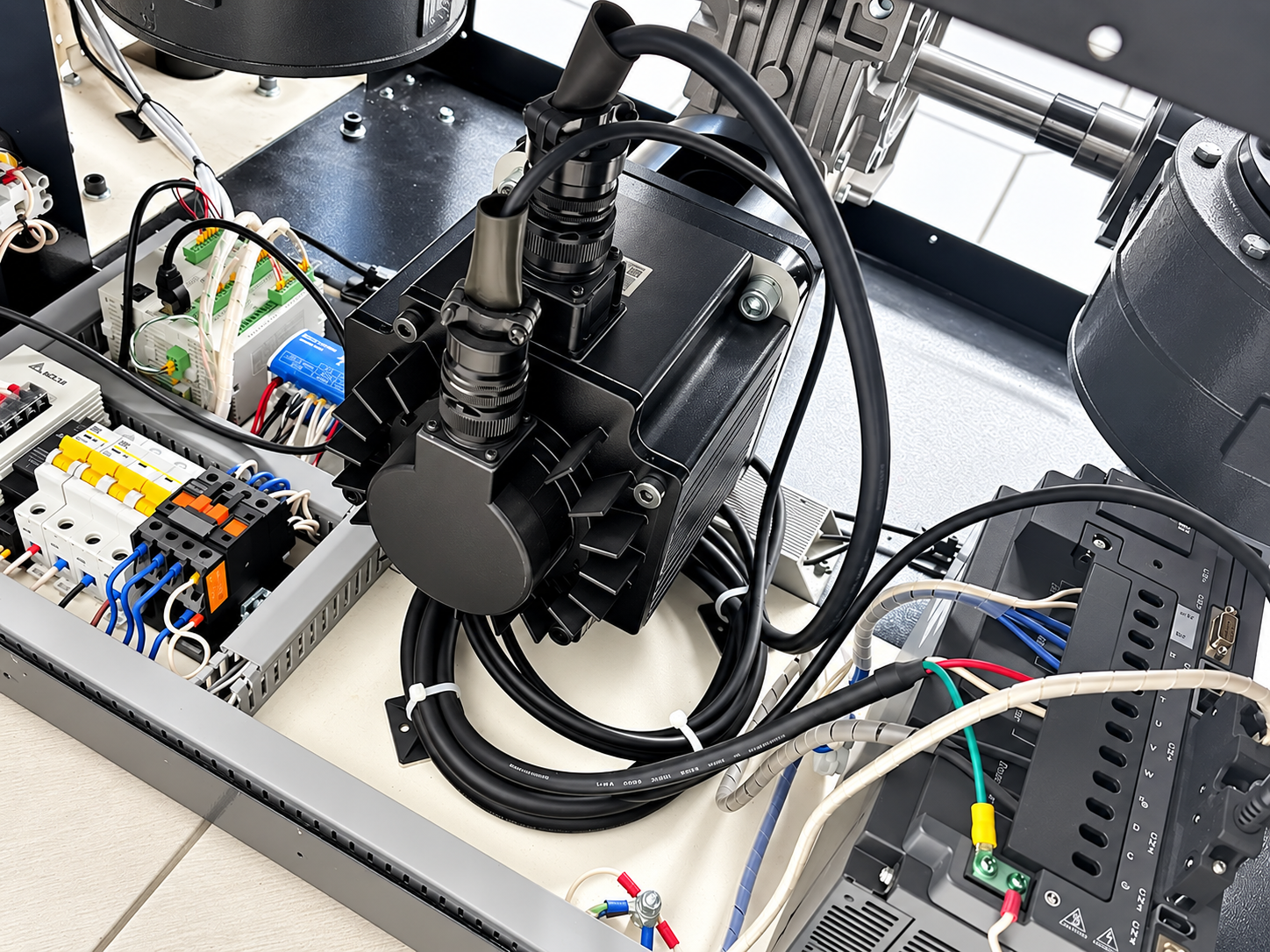

В рамках сервисных работ специалисты выполнили диагностику состояния машины, техническое обслуживание и юстировку. Регламент технического обслуживания для данной испытательной машины предусматривает осмотр и оценку условий эксплуатации, проверку механических узлов, обслуживание шарико-винтовой пары, контроль крепёжных соединений, проверку соосности, очистку оборудования, а также контроль технических и метрологических характеристик. Такой подход позволяет оценить состояние оборудования не только по внешним признакам, но и проверить узлы, непосредственно влияющие на работу силовой системы и перемещение подвижной траверсы.

Восстановление крепления шарико-винтовой пары

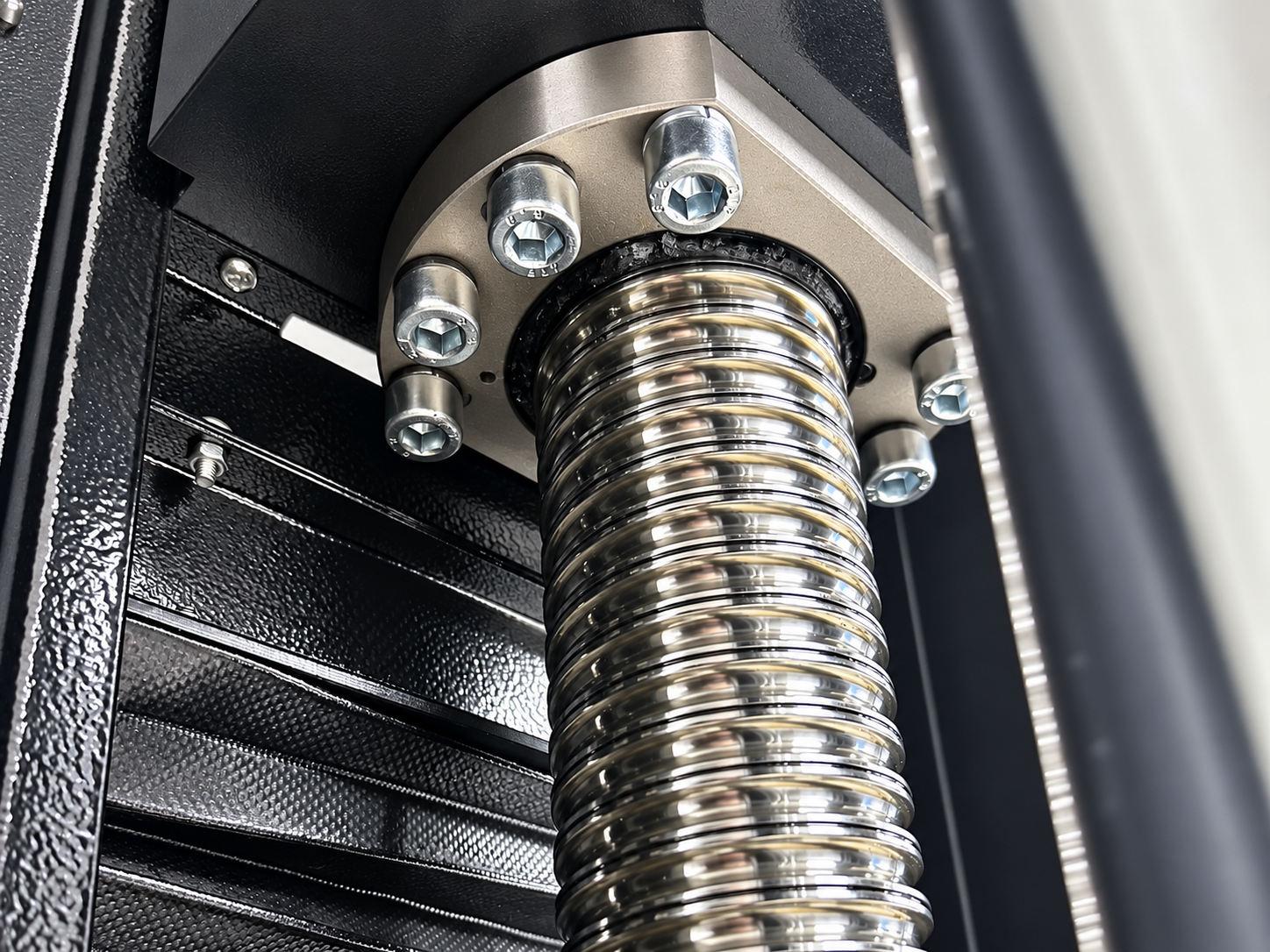

В ходе технического обслуживания была выявлена неисправность: на подвижной траверсе отсутствовали штатные винты крепления шарико-винтовой пары (ШВП). Для восстановления крепления были установлены:

• 16 винтов М10×40 класса прочности 8.8;
• 16 высокопрочных пружинных шайб.

После замены крепёжных элементов узел ШВП был приведён в рабочее состояние в части выявленного нарушения крепления. Этот эпизод хорошо показывает практическую задачу технического обслуживания: сервис машины не ограничивается очисткой и смазкой — при разборке и проверке узлов могут быть обнаружены дефекты, которые при обычной эксплуатации не всегда заметны.

Состояние защитного ограждения

Дополнительно при проведении ТО была выявлена необходимость замены гофрированных защитных шторок ограждения. Штатные шторки в процессе эксплуатации растянулись и начали выходить из направляющих. По результатам осмотра их замена была определена как следующее необходимое сервисное мероприятие. При этом в рамках данного обслуживания замена шторок не выполнялась — была зафиксирована потребность в их последующем обновлении.

Юстировка и завершение сервисных работ

После выполнения технического обслуживания была проведена юстировка испытательной машины РКМ 200.2. Результаты выполненных работ были оформлены актом оказанных услуг. Договор на сервисное обслуживание также предусматривает проведение технического обслуживания машины непосредственно на территории заказчика и оформление соответствующего акта.

Результат проекта

Техническое обслуживание РКМ 200.2 позволило оценить текущее состояние машины после нескольких лет эксплуатации, выявить и устранить неисправность крепления ШВП, выполнить юстировку и определить дальнейшую сервисную потребность по защитному ограждению.

«Эталон-Профит» выполняет диагностику, техническое обслуживание, юстировку, а также ремонт и модернизацию испытательного оборудования. Для проведения аналогичных работ можно направить специалистам компании информацию о модели оборудования, его текущем состоянии и характере возникших неисправностей.
