X-PRO 50.2.0,5 для комплексных механических испытаний

Для ПАО «Татнефть» имени В.Д. Шашина в Альметьевске введена в эксплуатацию универсальная электромеханическая испытательная машина X-PRO 50.2.0,5, зав. № 3/25, производства ООО «Эталон-Профит».

Комплектацию формировали сразу под несколько типов механических испытаний. Помимо самой машины заказчик получил дополнительный датчик силы 0,5 кН, клиновые захваты, приспособления для сжатия и изгиба, а также три измерителя деформации — для продольных и поперечных измерений и контроля раскрытия трещины.

В результате получился универсальный комплекс, в котором можно менять не только схему нагружения, но и набор контролируемых параметров в зависимости от задачи.

X-PRO 50 кН с двумя датчиками силы

X-PRO 50.2.0,5 выполнена на двухколонной силовой раме и имеет две рабочие зоны. Верхняя используется для растяжения, нижняя — для сжатия и изгиба. Максимальная нагрузка машины составляет 50 кН. Основной датчик силы работает в диапазоне до 50 кН. Для испытаний при существенно меньших усилиях в комплект включили дополнительный датчик 0,5 кН с переходниками.

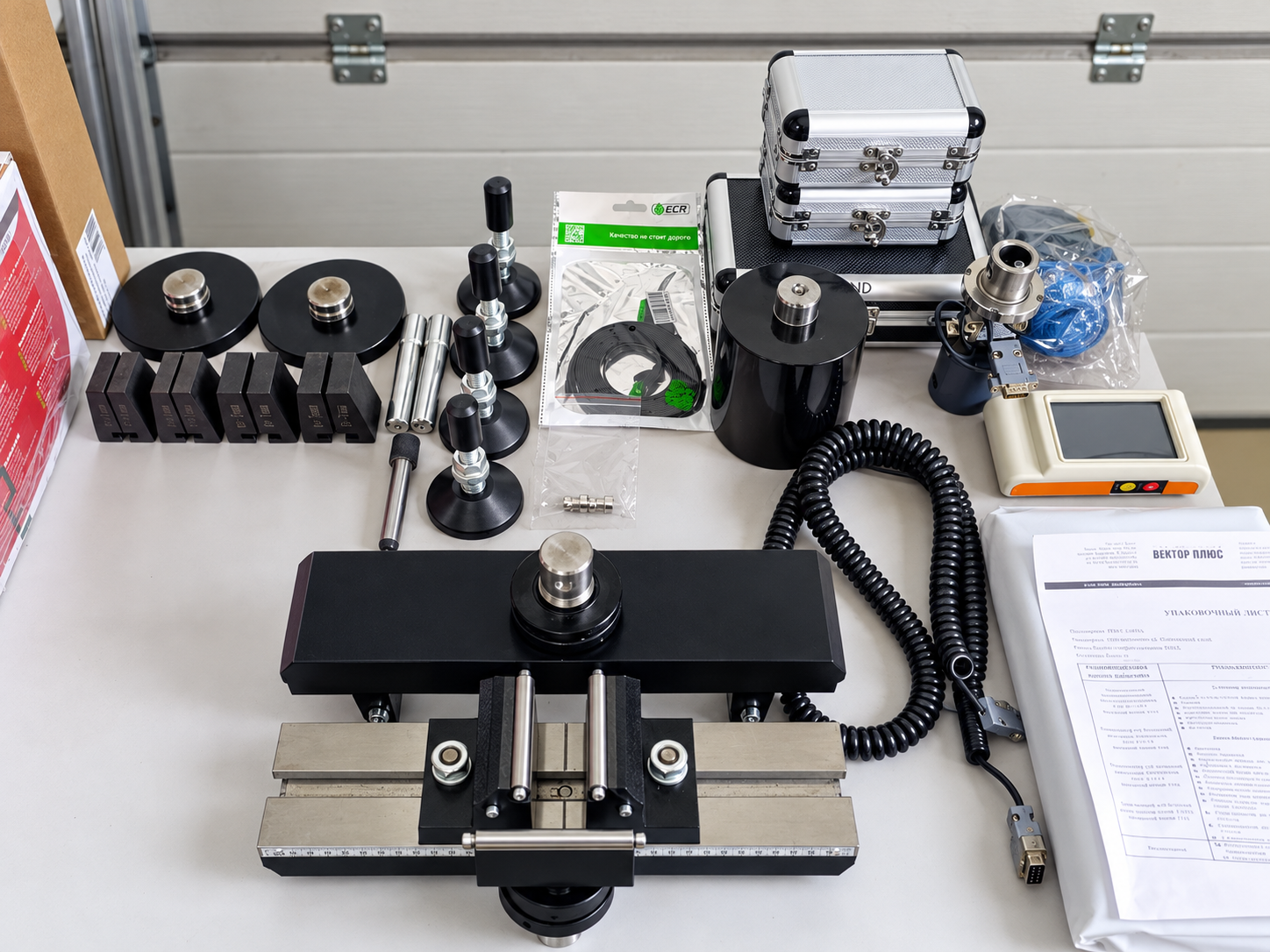

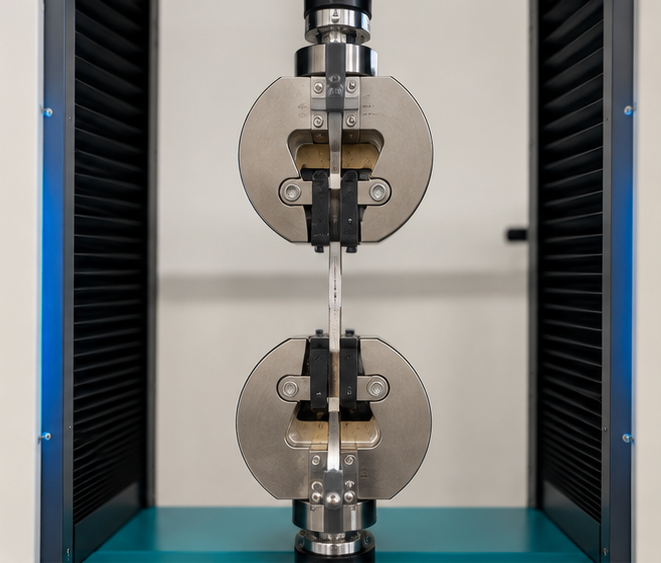

При растяжении образцы закрепляются в универсальных клиновых захватах Р.ЗКУ-50М. Для плоских образцов предусмотрены два комплекта вкладышей — толщиной 0–7 и 7–14 мм. Для других схем нагружения поставлена отдельная оснастка. Приспособление П.С-50 используется при испытаниях на сжатие, ПТИ-50 — при трёх- и четырёхточечном изгибе. Расстояние между опорами ПТИ-50 регулируется от 10 до 110 мм.

Три измерителя деформации в составе комплекса

Одна из особенностей этой поставки — расширенный набор средств измерения деформации.

• Для продольных измерений используется контактный экстензометр ИДК Н.50.10, зав. № 3/25. Перед поставкой он прошёл первичную поверку.
• Поперечную деформацию измеряет ИДК Р.25.2.5, зав. № 1/25, с диапазоном от −2,5 до +2,5 мм. Этот измеритель прошёл калибровку.
• Для контроля раскрытия трещины в комплект включён ИДК Т.20.12, зав. № 1/25. Он также был откалиброван перед передачей заказчику.

Такой набор позволяет регистрировать не только усилие и перемещение траверсы, но и изменения непосредственно на образце. При этом для разных испытательных задач можно использовать соответствующий тип экстензометра, не меняя саму испытательную машину.

Управление и метрологическая подготовка

Испытания проводятся с использованием программного обеспечения Prof IT. В комплект также вошли ноутбук, принтер и мобильный пульт оператора.

С мобильного пульта можно позиционировать траверсу, задавать скорость её перемещения и контролировать усилие непосредственно рядом с машиной, что удобно при установке образца и подготовке испытания.

X-PRO 50.2.0,5, зав. № 3/25, прошла первичную поверку. Тип испытательных машин X-PRO внесён в Государственный реестр средств измерений под № 91997-24. Машина изготовлена в соответствии с ГОСТ 28840-90. Метрологическая подготовка затронула и дополнительное измерительное оборудование: ИДК Н.50.10 прошёл поверку, ИДК Р.25.2.5 и ИДК Т.20.12 — калибровку.

Пусконаладка и результат проекта

После доставки оборудования в Альметьевск специалисты выполнили пусконаладочные работы машины вместе с дополнительной оснасткой и измерительными устройствами. Персоналу заказчика провели инструктаж по эксплуатации оборудования, безопасному проведению испытаний, техническому обслуживанию и работе с программным обеспечением.

В результате на площадке ПАО «Татнефть» имени В.Д. Шашина введён в эксплуатацию испытательный комплекс с максимальной нагрузкой 50 кН. В зависимости от установленной оснастки он может использоваться для растяжения, сжатия, трёх- и четырёхточечного изгиба, а три специализированных измерителя позволяют контролировать продольную и поперечную деформацию и раскрытие трещины.

Для этого проекта именно сочетание двух диапазонов силы, нескольких схем нагружения и расширенного набора средств измерения деформации является главным отличием поставленной конфигурации.
